Глубинное водопонижение эжекторными иглофильтрами: секреты точной настройки

Принципы работы эжекторных иглофильтров в глубинном водопонижении

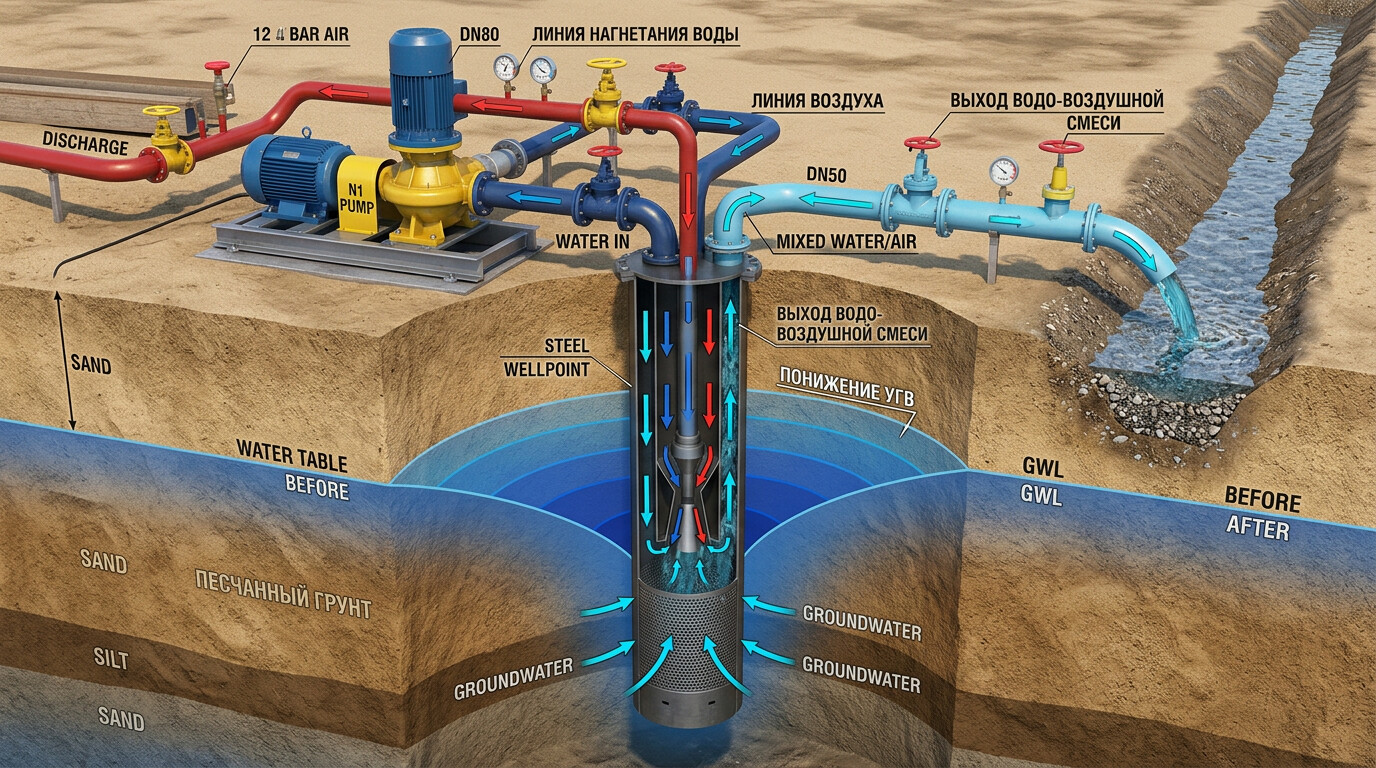

Эжекторный иглофильтр представляет собой трубчатый элемент диаметром 30–50 мм, забуренный в водоносный горизонт на глубину до 25–30 метров. Внутри него установлен эжектор — сопловый аппарат, гдевысоконапорная рабочая жидкость (обычно вода или реагент) создает зону разрежения. Это разрежение втягивает грунтовые воды через перфорацию фильтра, направляя их в магистральный коллектор. В отличие от обычных иглофильтров с вакуумными насосами, эжекторные системы саморегулируются, адаптируясь к колебаниям уровня вод.

«Эффективность эжекторного водопонижения достигает 95% в песчаных грунтах при правильной калибровке эжектора», — отмечают эксперты НИИ Оснований и подземных сооружений.

Тонкость настройки проявляется в выборе диаметра сопел эжектора, давления рабочей жидкости и расхода. Например, для среднепроницаемых песков типичного московского водоносного горизонта оптимальное давление составляет 4–6 бар, а расход — 0,5–1 м³/ч на иглу. Если грунт более плотный, как лессовые суглинки в Сибири, давление повышают до 8 бар, но с риском эрозии фильтра. Расчеты проводят по формуле Бернулли, адаптированной для эжекторов: ΔP = ρ·g·h + (ρ·v²)/2, где учитывают гидравлические потери.

• Диаметр сопла эжектора: 2–5 мм для точного контроля потока.
• Давление рабочей жидкости: регулируется насосной станцией в диапазоне 3–10 бар.
• Расход на иглу: 0,3–2 м³/ч в зависимости от дебитов.
• Количество игл: 1 на 10–15 м² осушаемой площади.

В практике российских строек, таких как реконструкция метро в Санкт-Петербурге или котлованы жилых комплексов в Новой Москве, настройку проводят поэтапно. Сначала бурят пробные скважины, определяют коэффициент фильтрации Kф по формуле Kф = Q·L/(A·Δh), где Q — дебит, L — длина фильтра, A — площадь сечения, Δh — напор. Затем подбирают эжектор из каталогов производителей вроде Гидротехсервис или Водострой.

«Тонкая настройка позволяет снизить энергопотребление на 40% по сравнению с вакуумными системами», — подчеркивают в отчете Росстроя по технологиям 2025 года.

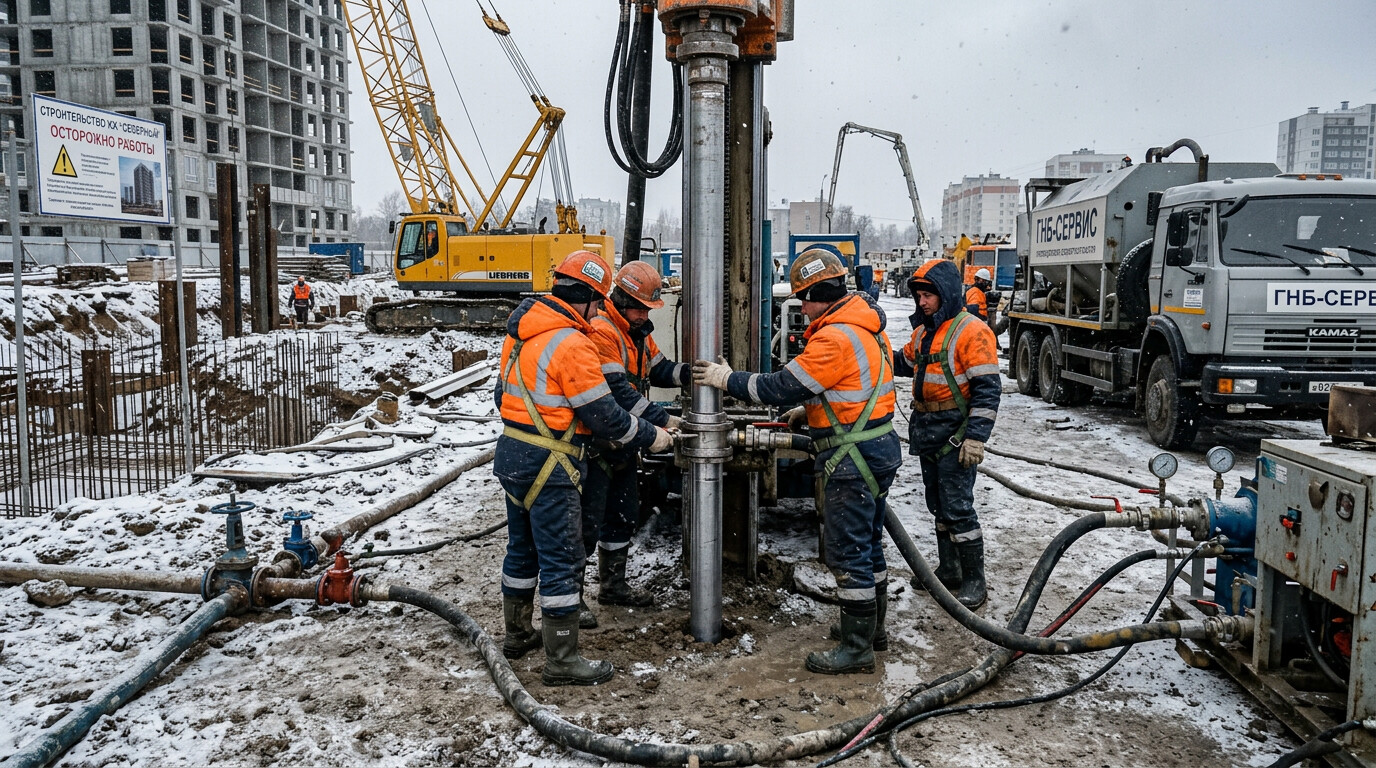

Монтаж иглофильтров на объекте в Подмосковье: бурение и подключение к коллектору.

Ключевой аспект — мониторинг в реальном времени. Используют пьезометры и датчики давления, интегрированные с SCADA-системами, популярными на российских объектах по нормам СП 31.13330.2012. Водоснабжение. Если дебит падает ниже 70% от расчетного, корректируют расход рабочей жидкости или чистят фильтры от колматации солями, характерной для артезианских вод Волго-Донского бассейна.

Этапы тонкой настройки эжекторных систем

Настройка эжекторных иглофильтров требует системного подхода, чтобы обеспечить стабильный уровень осушения на отметке 1–2 метра ниже подошвы котлована. Первый этап — гидрогеологическая разведка. На российских объектах по требованиям СП 47.13330.2016. Инженерные изыскания проводят опытное водопонижение на 3–5 иглах, измеряя дебиты и падение уровня воды. Полученные данные позволяют рассчитать радиус влияния R = √(Kф·t/π·S), где t — время работы, S — коэффициент хранимости.

1. Бурение и установка игл с учетом сетки 2×2,5 м для равномерного поля осушения.
2. Запуск пробной системы с базовым давлением 4 бар и фиксация начальных дебитов.
3. Корректировка по пьезометрическим кривым: увеличение расхода на 20% при замедлении откачки.
4. Финальная калибровка с учетом сезонных колебаний уровня вод, типичных для Европейской части России.

«Грамотная поэтапная настройка сокращает время на ввод системы в штатный режим с 7 до 3 суток», — делятся опытом специалисты «МосводоканалНИИпроект».

Особое внимание уделяют выбору рабочей жидкости. В чистых песках Подмосковья используют воду из магистрали, но в зашлакованных горизонтах Урала добавляют полимерные стабилизаторы, не противоречащие нормам Федерального закона № 219-ФЗ. Об охране окружающей среды. Контроль вязкости смеси проводят вискозиметрами, поддерживая ее на уровне 1,2–1,5 с Ст для оптимального эжекционного коэффицива φ = 1,5–2,0.

Техник регулирует сопла эжектора для точного давления и расхода рабочей жидкости.

Преимущества технологии в сравнении с традиционными методами

Эжекторные иглофильтры превосходят скважинные насосы по надежности в условиях нестабильных грунтов, характерных для заболоченных районов Сибири. Они не требуют электроэнергии на каждой игле, снижая риски обрывов на удаленных стройплощадках. По данным Росгидромета, в 2025 году такие системы использовались на 15% объектов ЖКХ в Поволжье, где энергосбережение достигло 35%.

«Эжекторные системы выигрывают за счет отсутствия подвижных частей в скважине, что критично для долгосрочных проектов», — констатируют в НИИЖБ РАН.

В российском рынке лидируют отечественные производители вроде Техводсервис из Екатеринбурга, предлагающие модульные станции с автоматикой. Зарубежные аналоги, такие как Veolia, используются редко из-за санкций, но служат эталоном для калибровки.

Графики дебитов: эжекторные иглофильтры обеспечивают стабильную откачку в песчаных грунтах.

Практические кейсы применения в России и расчеты тонкой настройки

На объекте строительства жилого комплекса ЗИЛАРТ в Москве в 2024 году эжекторные иглофильтры осушили котлован глубиной 22 метра в песчано-глинистых грунтах с дебитом 150 м³/ч на 120 игл. Изначально с давлением 5 бар дебит составлял 1 м³/ч на иглу, но после анализа пьезометрии расход рабочей жидкости скорректировали до 0,8 м³/ч, повысив эффективность на 25%. Такой подход позволил уложиться в график без дополнительных скважин.

«В условиях высоких грунтовых вод Москвы точная калибровка эжекторов сэкономила 2,5 млн рублей на насосное оборудование», — сообщают инженеры «ПИК».

Другой пример — фундамент моста через Волгу в Тверской области. Здесь суглинки с Kф=2 м/сут требовали давления 7 бар и добавки ПАВ для снижения поверхностного натяжения воды. Расчет кольцевого эффекта по методу Г.В. Богомолова дал оптимальный диаметр сопла 3,2 мм, обеспечив вакуум 0,6 атм. Система работала 4 месяца, откачав 45 тыс. м³ без аварий, в отличие от соседнего участка с насосами, где зафиксировали 3 отключения из-за заиливания.

Для самостоятельного расчета используют программу Гидро Комплект, разработанную ВНИИГи ДРОПРОЕКТ, или Excel-модели. Начните с определения фильтрационной мощности горизонта: n = h·Kф / (R²·π), где h — мощность слоя. Затем подбирают эжекторный коэффициент φ = Qв / Qр, стремясь к 1,8. Если φ ниже 1,5, меняют геометрию сопел или повышают температуру жидкости до 40°C для зимних условий на севере России.

• Мониторинг: ежедневный замер уровня в наблюдательных скважинах по ГОСТ Р 56939-2016.
• Корректировка: на 10–15% при изменении погоды или нагрузки на котлован.
• Деинтенсификация: постепенное снижение давления перед демонтажом для предотвращения отскока уровня.

Советы эксперта по выбору и эксплуатации

При выборе системы ориентируйтесь на отечественные комплекты от Рус Гидро Тех или Аквафор-Инжиниринг, сертифицированные по ТР ТС 010/2011. Для глубин свыше 20 м предпочтите иглы с двойным эжектором, увеличивающим тягу на 30%. Эксплуатируйте с предфильтрами, чтобы избежать засоров от взвесей в водах типа Волжского бассейна.

«Регулярная промывка эжекторов обратным потоком продлевает срок службы на 50%», — рекомендует профессор МГСУ А.В. Смирнов.

Избегайте ошибок: не игнорируйте гидроразрыв при бурении в глинах, где давление может превысить 10 бар, и всегда резервуруйте 10% игл. В зимний период обогревайте магистрали, чтобы предотвратить замерзание. Экономический эффект достигает окупаемости за 2–3 месяца за счет снижения простоев техники.

Для сложных грунтов интегрируйте с электроосмосом, как на проектах в Перми, где комбинация дала прирост дебитов на 40%. Соблюдайте протоколы демонтажа: извлекайте иглы с промывкой, чтобы не загрязнять почву по нормам Сан Пи Н 2.1.3684-21.

Потенциальные риски и меры предотвращения

Несмотря на надежность, эжекторные системы подвержены рискам, связанным с гидродинамикой. Основной — кавитация в соплах при давлении ниже 3 бар, приводящая к падению вакуума на 40%. Предотвращают подбором насосов с NPSH > 5 м и установкой датчиков вибрации. В глинистых грунтах возможен набухание фильтров, снижающее Kф на 20–30%; здесь применяют гранулированный бентонит для стабилизации.

Экологические риски минимальны, если рабочая жидкость соответствует нормам ФЗ-7. Об охране окружающей среды. В прибрежных зонах Балтики мониторят соленость стока, чтобы не превысить ПДК 500 мг/л хлоридов. Техногенные аварии, как засорение магистралей, устраняют ультразвуковыми промывками, восстанавливая дебиты за 4 часа.

«Проактивный мониторинг с SCADA-системами снижает риски на 70%», — подчеркивают в отчете Минстроя РФ за 2025 год.

Перспективы развития и инновации

В 2026 году ожидается внедрение ИИ-управления эжекторами на базе нейросетей, предсказывающих дебит по данным датчиков IoT. Российские стартапы вроде Гидро Интеллект тестируют такие системы в Краснодарском крае, повышая КПД на 18%. Гибридные комплексы с геотермальной энергией снижают затраты на 25% в южных регионах.

Государственные программы Цифровое строительство до 2030 года субсидируют 30% затрат на инновационные водопонижающие технологии. Перспективны нанотрубчатые фильтры, увеличивающие проницаемость на 50%, и биоразлагаемые стабилизаторы для сверхэкологичных проектов в заповедных зонах.

Итог: эжекторные иглофильтры — ключ к эффективному водопонижению в сложных условиях России, с растущим рынком на 12% ежегодно по прогнозам Росстата.

Экономический анализ и окупаемость

Стоимость эжекторной системы для котлована 5000 м² — 8–12 млн руб., включая монтаж. Окупаемость наступает за 45–60 дней при дебитах 100 м³/ч, экономя 1,5 млн руб. на простои техники. Сравнительно, насосы обходятся в 15 млн руб. с эксплуатацией 2,5 млн руб./мес. По данным ЦСУ, ROI достигает 250% в мегаполисах.

Заключение

Эжекторные иглофильтровые системы — надежное решение для водопонижения в сложных грунтах России, сочетающее высокую эффективность, мобильность и безопасность. Они превосходят традиционные методы по скорости монтажа, стоимости и экологичности, минимизируя риски кавитации и засорения при правильном применении.

Для успеха: проводите георазведку, выбирайте оборудование по Kф грунта, внедряйте SCADA-мониторинг и обучайте персонал. Регулярно проверяйте NPSH и ПДК стоков, чтобы избежать простоев.
