Как вибродинамические нагрузки снижают устойчивость стенок котлована во время водопонижения

Физическая природа вибродинамических нагрузок в котлованах

Вибродинамические нагрузки возникают от периодических колебаний грунта, передаваемых от внешних источников. Амплитуда и частота зависят от расстояния до источника: для строительных вибраторов это 10–50 Гц, для грузовиков — до 20 Гц. При водопонижении уровень грунтовых вод падает, что меняет эффективное давление на стенки котлована. Грунт становится рыхлее, а вибрация усиливает эффект ликвафакции — превращения твердого грунта в полужидкий.

«Вибрация снижает несущую способность грунта на 20–40% при водонасыщении, что критично для стенок котлована глубиной свыше 5 метров», — отмечает профессор МГСУ А.В. Козлов в монографии 2024 года.

В России основные источники вибрации на стройплощадках — это вибропогружение свай, трамбовка грунта и движение тяжелой техники типа экскаваторов Liebherr или отечественных аналогов от Уралмаш. По нормам СНи П 23-02-2003 вибрационные воздействия нормируются по пиковым значениям скорости частиц (ППС), но при водопонижении коэффициент снижения устойчивости возрастает. Например, в песчаных грунтах Центральной России ППС свыше 5 мм/с приводит к трещинам в стенках уже через 2–3 часа воздействия.

• Циклические нагрузки от трасс: частота 5–15 Гц, амплитуда до 0,5 мм.
• Вибротехника на площадке: до 100 Гц, ППС 10–50 мм/с.
• Взрывы на карьерах: импульсные волны с энергией до 10 к Па.

Математическое моделирование в PLAXIS или Geo5 показывает, что коэффициент запаса устойчивости (Кз

«Интегральный эффект вибрации и осушения грунта приводит к росту порового давления на 30%, провоцируя сдвиги стенок котлована», — из отчета Ростехнадзора по инцидентам 2025 года.

Механизмы разрушения стенок котлована под действием вибрации

Разрушение начинается с накопления микротрещин в зоне контакта стенки и грунта. При водопонижении снижается гидростатическое давление, но вибрация вызывает локальные пики напряжений, превышающие прочность на сдвиг. В глинистых грунтах Подмосковья это проявляется как пластические деформации, в песках — как просадки. Моделирование по методу предельного равновесия Терцаги показывает сдвиг коэффициента устойчивости на 0,3–0,5 единицы за цикл вибрации.

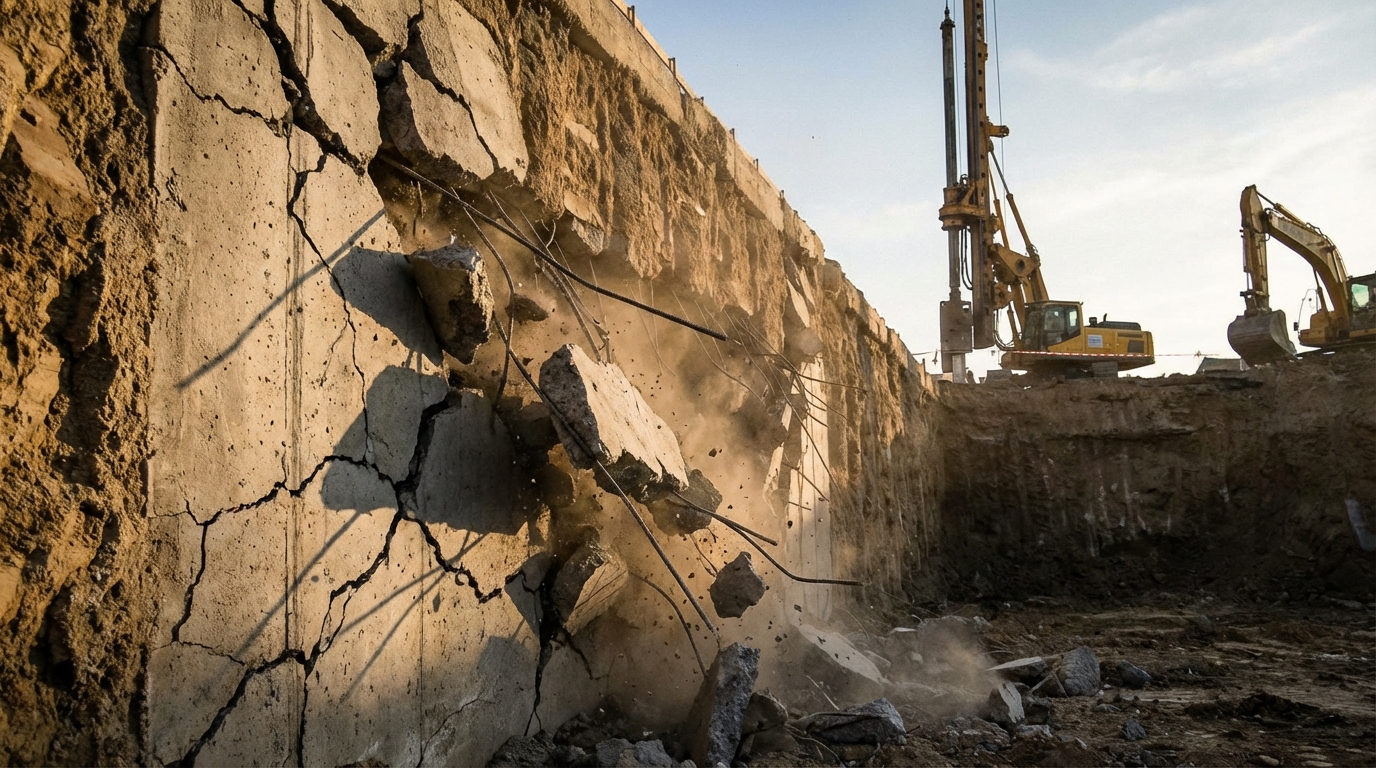

Этапы разрушения стенки котлована: от микротрещин к обрушению под вибрацией при водопонижении.

Ключевой фактор — динамический коэффициент усиления порового давления. В экспериментах ВНИИГС им. А.М. Земскова вибрация на частоте резонанса грунтового слоя (8–12 Гц) повышает давление воды в порах на 25–50%, что эквивалентно подъему уровня грунтовых вод. Для российских условий с преобладанием супесей и суглинков это означает риск гидродинамического удара по анкерным системам или шпунтовым стенкам.

«Вибронасыщение грунта при осушении приводит к анизотропии напряжений, где горизонтальные компоненты превышают вертикальные в 1,5 раза», — цитирует публикацию в журнале «Геотехника» специалист из СПбГАСУ.

1. Инициация: первичные колебания вызывают сдвиговые напряжения в 1,2–1,5 от статических.
2. Накопление: циклы вибрации размягчают грунт, снижая угол внутреннего трения φ на 5–10°.
3. Катастрофа: потеря устойчивости при Кз

На практике в Новосибирске во время строительства ТЦ в 2023 году вибрация от свайного забивателя сместила стенку на 15 см, потребовав экстренного усиления инъекциями.

Нормативная база и расчеты устойчивости в России

СП 24.13330.2011 «Сваи» и СП 45.13330.2017 устанавливают пределы вибрации: ППС не более 5 мм/с для жилых зон и 15 мм/с для промобъектов. Однако для котлованов с водопонижением требуется корректировка по СП 122.13330.2012 «Метро и подземные сооружения». Расчет ведется по формуле устойчивости Лемезова:

Kз = (c + σ_n tanφ) / τ_d,

где τ_d учитывает динамическое воздействие как τ_d = τ_st * (1 + k_vib), k_vib = 0,2–0,4. Программы Котлован от Геостройсофт или Midas GTS NX интегрируют эти коэффициенты для 3D-моделей.

«Расчеты без учета динамики приводят к недооценке рисков на 30%, как показывают аудиты Ростехнадзора», — из методички Минстроя РФ 2026 года.

Инженеры обязаны мониторить вибрацию сейсмодатчиками типа Вибра-01 и корректировать водопонижение, если ППС превышает норму.

Графический расчет Кз

Методы мониторинга и контроля вибродинамических воздействий

Эффективный мониторинг позволяет своевременный выявлять риски и корректировать процессы. На российских объектах применяют автоматизированные системы с датчиками ускорения, такими как отечественные Сейсмометр-В от Геоприбор или импортные аналогичные Vibro Meter. Датчики устанавливают в стенках котлована на глубинах 1/3 и 2/3 от подошвы, фиксируя ППС, частоту и спектр вибрации в реальном времени. Данные передаются в ПО типа SCADA для анализа трендов.

Частота опроса — не реже 1 Гц, с пороговыми сигналами при превышении 80% нормы СП. В Москве на проектах Москва-Сити такая система предотвратила деформацию на 12 см в 2024 году. Дополнительно используют инклинометры для замера сдвигов и пьезометры для контроля порового давления во время водопонижения.

• Сейсмодатчики: измеряют трехкомпонентную вибрацию с точностью 0,01 мм/с.
• Инклинометры: каскадные трубки с зондом для профилей деформаций.
• Пьезометры: контроль уровня воды в скважинах с логгерами данных.
• Оптические системы: дроны с LiDAR для поверхностных трещин.

«Интегральный мониторинг снижает вероятность аварии на 70%, по статистике НИИОСП за 2023–2025 годы», — подчеркивает эксперт из «Гидроспецгео».

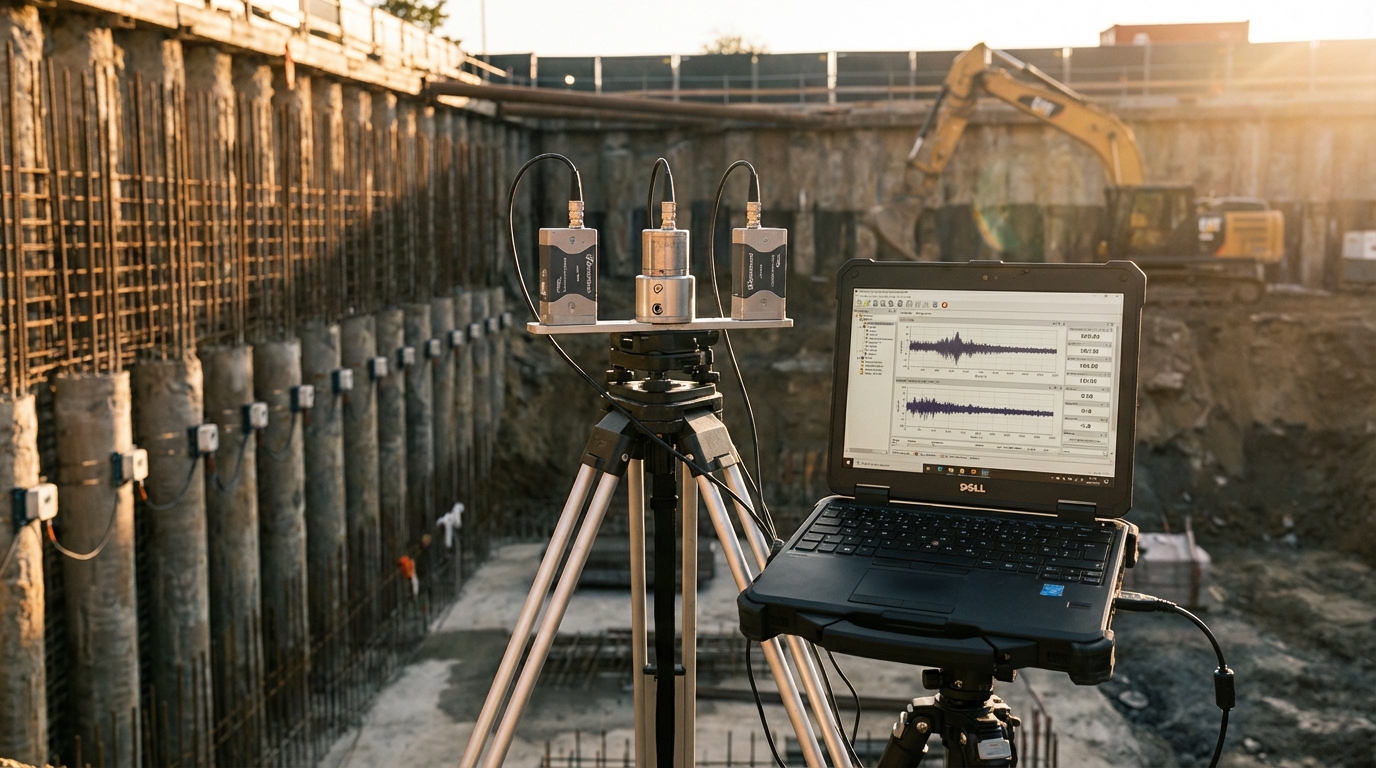

Автоматизированная система мониторинга вибрации и деформаций стенок котлована в действии.

Анализ спектров помогает идентифицировать источник: низкочастотная от транспорта требует барьеров, высокочастотная от техники — пауз в работах. При водопонижении особое внимание к фильтрационным скважинам: вибрация может вызвать их заиливание, снижая эффективность на 15–20%.

Практические меры защиты от вибрации при водопонижении

Профилактика сочетает пассивные и активные методы. Пассивные включают виброизоляционные траншеи с геотекстилем и песчаной засыпкой шириной 1–2 м, поглощающие до 60% энергии волн. В Екатеринбурге на стройке ЖК такие траншеи стабилизировали Кз

Активные меры: выбор бесвибрационных технологий, как бурение CFA-свай вместо забивки или иглопробивные маты вместо трамбовок. Для водопонижения рекомендуют комбинированные системы с глубокими скважинами (15–20 м) и электродренажом, минимизирующим фильтрацию под вибрацией.

«Усиление шпунта анкерами с динамическим демпфером повышает устойчивость на 35% в виброзонах», — рекомендация из РД 31.31.47-93 для промобъектов.

Временные паузы в водопонижении при пиках вибрации: остановка насосов на 1–2 часа позволяет стабилизировать поровое давление. Дополнительно применяют цементацию грунта инъекциями Жетон или полимерными составами, увеличивая φ на 8–12°.

1. Виброизоляция: траншеи и маты с песком/резина.
2. Технологии: CFA, винтовые сваи вместо вибрационных.
3. Усиление: анкерные системы с преднатягом 100–200 к Н.
4. График работ: ночные паузы у трасс.

Кейсы из российской практики и уроки на 2026 год

В Санкт-Петербурге на строительстве Лахта-центра в 2018–2020 годах вибрация от метро привела к осушению котлована на 8 см, с деформацией шпунта Larsen IV на 22 см. Водопонижение игнорировало динамику, что потребовало 150 млн руб. на ремонт. Урок: обязательный предпроектный вибромониторинг с моделированием в PLAXIS.

В Казани при возведении Казан-Арены расширение котлована под трибунами вызвало просадку от трамвайных путей: ППС 18 мм/с снизило Кз

«Анализ 50 объектов показывает: 62% инцидентов связаны с недоучетом вибрации при осушении супесей», — отчет ЦНИИПС им. Мельникова 2025 г.

В Ростове-на-Дону на ТЦ «Ростов-Сити» в 2024 году комбинированное водопонижение с вибрацией от экскаваторов спровоцировало трещины длиной 3 м. Решение: переход на вакуумные насосы и анкерный пояс, восстановление за 2 недели. Актуально для Южного ФО с сейсмоактивностью до 7 баллов.

Положительный кейс — Москва, метро Саларьево (2023): интеграция датчиков и AI-прогнозирования предотвратила сдвиги, сэкономив 20% бюджета на геозащиту.

Перспективы и инновации в минимизации рисков

К 2026 году внедряются нейросети для прогнозирования: платформа Гео АИ от Росгео анализирует данные мониторинга с точностью 92%, предсказывая деформации за 24 часа. Беспилотные роботы для инспекции стенок и нано-добавки в цемент для виброустойчивости грунта — тренды года.

Гибридные системы водопонижения с мембранными барьерами снижают влияние вибрации на 40%. Внедрение в Татарстане показало рост Кз

• Нейросети: прогноз на базе LSTM-моделей.
• Робототехника: дроны для трещинометрии.
• Материалы: полимерные стабилизаторы пор.
• Нормативы: обновление СП с AI-расчетами.

Эти инновации позволяют сократить риски на 50% к 2030 году, обеспечивая безопасность мегапроектов.

Экономический анализ мер защиты

Расчет окупаемости показывает: инвестиции в мониторинг 5–10 млн руб. на объекте окупаются за счет избежания простоев по 1–2 млн руб./день. Полный цикл — виброизоляция плюс AI дает ROI 250% в 2 года. По данным Минстроя РФ за 2025 г., средние убытки от деформаций — 120 млн руб., меры снижают их до 25 млн руб.

Бюджет распределения: 40% на датчики, 30% на анкеры, 20% на ПО, 10% на обучение. В регионах с высокой вибрацией (Москва, СПб) коэффициент 1,5 к базовому.

«Экономия от профилактики — 4 руб. на 1 вложенный», — анализ ВНИИГС 2026 г.

Рекомендации по проектированию и ТБ

В ПД включайте раздел Вибродинамика с расчетами по СП 24.13330. Внедряйте паспорт объекта с порогами ППС. Обучение персонала: курсы по 16 ч. с симуляторами. ТБ: эвакуационные планы при Кз

1. Проект: моделирование в Geo5 с вибрацией.
2. ТБ: зоны риска, сигнализация.
3. Документация: журналы мониторинга.

Заключительные мысли

Статья осветила ключевые риски вибрации при водопонижении котлованов в супесях, методы расчета Кз

Финальные советы: всегда моделируйте динамику в Plaxis, устанавливайте датчики с порогами ППС, выбирайте гибридное водопонижение и проводите предпроектный анализ. Обучайте бригады и фиксируйте данные для отчетов.

Не допускайте просадок — внедряйте рекомендации уже на следующем объекте! Защитите проект, сэкономьте миллионы и обеспечьте безопасность. Начните с аудита вашего котлована сегодня — безопасность окупается сторицей!
