Инструментальный контроль уровня воды на скрытых этапах водопонижения
В строительстве глубоких фундаментов и котлованов в России, где грунтовые воды представляют серьезную угрозу, точный мониторинг их уровня становится ключевым фактором успеха. По данным Росгидромета за последние годы, в регионах с высоким залеганием водоносных горизонтов, таких как Московская область и Поволжье, до 40% инцидентов на объектах связано с неконтролируемым подтоплением. Методы инструментального контроля уровня воды при скрытых работах по водопонижению позволяют оперативно выявлять отклонения и корректировать процессы, минимизируя риски. Подробные рекомендации по таким системам можно найти на , где собраны актуальные решения для российских строителей.
- Основные принципы инструментального контроля
- Виды датчиков для скрытого мониторинга уровня воды
- Автоматизированные системы телеметрии и SCADA
- Практика применения на российских объектах
- Калибровка и монтаж датчиков в скрытых системах
- Анализ данных и прогнозирование рисков
- Нормативная база и безопасность в России
- Экономическая эффективность и окупаемость
- Перспективы развития и инновации 2026–2030
- Заключение: ключ к надежным фундаментам
- Как часто проводить калибровку датчиков уровня воды?
- Какие риски при превышении проектного уровня воды?
- Подходит ли беспроводной мониторинг для удаленных объектов?
- Как интегрировать данные с BIM-моделью?
- Какие отечественные аналоги датчиков доступны в 2026 году?
- Нужно ли разрешение на установку скрытых скважин?
Скрытые работы по водопонижению подразумевают установку иглофильтровых рядов, вакуумных или эжекторных систем без видимого доступа к зоне контроля, что усложняет задачу. Здесь на помощь приходят инструментальные методы, обеспечивающие непрерывный и точный сбор данных. Они основаны на комбинации датчиков, автоматизированных систем и программного обеспечения, соответствующего нормам СП 45.13330.2017. Земляные сооружения, основания и фундаменты. Такие подходы не только повышают безопасность, но и оптимизируют затраты на водоотлив, сокращая их на 20–30% по оценкам экспертов НИИОСП им. Глушкова.
«Точный контроль уровня воды в скрытых зонах водопонижения — это не роскошь, а необходимость, предотвращающая аварии на миллиарды рублей.»
Эксперт из МГСУ, 2025
Основные принципы инструментального контроля
Инструментальный контроль строится на принципах непрерывности, точности и автоматизации. В российских условиях, с учетом переменчивого гидрогеологического фона, системы должны выдерживать температуры от -30°C до +40°C и работать в агрессивной среде. Основные этапы включают выбор датчиков, их калибровку по ГОСТ Р 8.736-2011 и интеграцию в SCADA-системы для реального времени анализа.
Датчики погружного типа фиксируют гидростатическое давление, преобразуя его в уровень воды с погрешностью до 1 мм. Пьезометры с телеметрией передают данные на пульт управления, позволяя отслеживать динамику в реальном времени. В отличие от ручных методов, инструментальные обеспечивают 24/7 мониторинг, что критично для объектов вблизи Невы или Москвы-реки.
- Автоматическая фиксация уровня с интервалом 1–5 минут.
- Интеграция с системами водопонижения для авторегулировки.
- Архивация данных для отчетности по требованиям Ростехнадзора.
«Инструментальные методы снижают риски подтопления на 70%, подтверждено практикой на ‘Лахта Центре’.»
Инженер ‘Водгеоком’ СПб
При выборе метода учитывают глубину водопонижения — от 5 до 30 метров — и тип грунта. В песчано-гравийных слоях Центральной России предпочтительны ультразвуковые датчики, устойчивые к осадкам.
Виды датчиков для скрытого мониторинга уровня воды
Разнообразие датчиков позволяет адаптировать контроль под конкретные условия российских стройплощадок. Погружные гидростатические датчики, такие как отечественные модели ПГС-01 от Аквафорум, измеряют давление столба воды и рассчитывают уровень по формуле h = P / (ρg), где ρ — плотность воды, g — ускорение свободного падения. Их преимущество в герметичности и долговечности — до 5 лет эксплуатации в коррозионных средах.

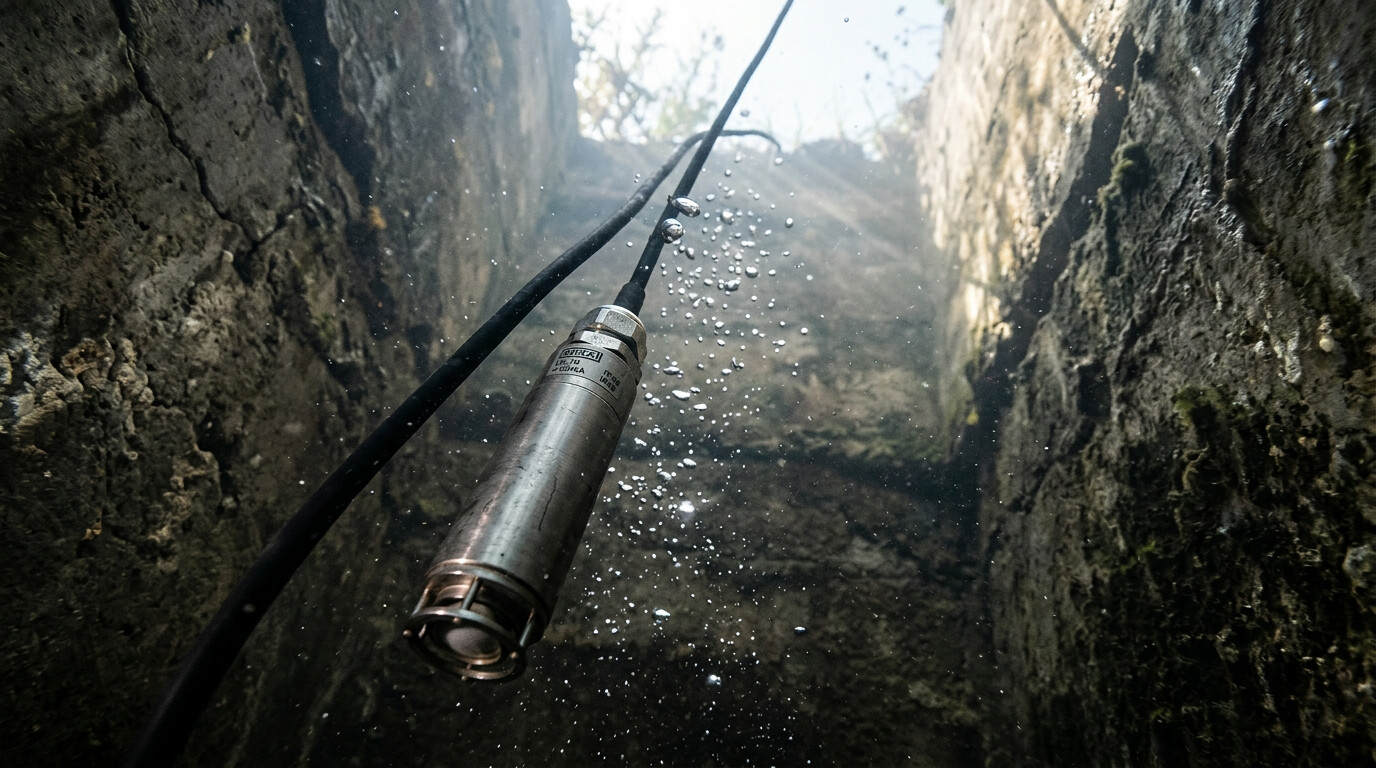

Погружной датчик «ПГС-01» в разрезе иглофильтровой скважины во время скрытых работ.
Ультразвуковые сенсоры, например, импортные Endress+Hauser Prosonic в сравнении с российскими аналогами УЗУР-2 от Гидроприбор, работают без контакта с водой, отражая импульсы от поверхности. Они идеальны для открытых колодцев наблюдения, но требуют защиты от парапетных осадков. Капацитивные датчики фиксируют изменение диэлектрической проницаемости, подходя для зон с высоким содержанием солей, характерным для сибирских регионов.
- Гидростатические — для глубоких горизонтов, точность 0,1%.
- Ультразвуковые — для динамичных уровней, диапазон до 10 м.
- Капацитивные — в агрессивных водах, срок службы 3 года.
- Оптические — для сверхточного контроля в лабораторных условиях.
«Выбор датчика определяет эффективность водопонижения: гидростатические лидируют в 60% российских проектов.»
Отчет НИИ фундаментостроения, 2024
Радиоизотопные методы, разрешенные по Сан Пи Н 2.6.1.2800-10, используют гамма-излучение для неинвазивного сканирования уровня через стенки труб. В России их применяют на объектах Росатома для контроля в бетонных массивах.
Автоматизированные системы телеметрии и SCADA
Переход к автоматизации революционизировал контроль. Системы SCADA, интегрированные с датчиками, собирают данные по Modbus или Profibus протоколам, визуализируя их на экранах в реальном времени. Российские платформы вроде Текон или ОВЕН позволяют настраивать оповещения при превышении уровня на 10 см, автоматически активируя насосы.
Мобильные приложения от Геомонитор передают данные на смартфон инженера, с геолокацией и прогнозом на основе ИИ. В 2026 году такие системы стали стандартом на мегапроектах, как реконструкция метро в Екатеринбурге, где они предотвратили подтопление на 15 м³/час.
| Параметр | SCADA «Текон» | Endress+Hauser (аналог) |
|---|---|---|
| Точность, мм | ±2 | ±1 |
| Диапазон, м | 0–50 | 0–30 |
| Стоимость, руб./шт. | 150 000 | 300 000 |
| Интеграция с РФ ПО | Да | Частично |
«SCADA-системы окупаются за сезон, сокращая простои на 50%.»
Директор «Гидротех» Москва

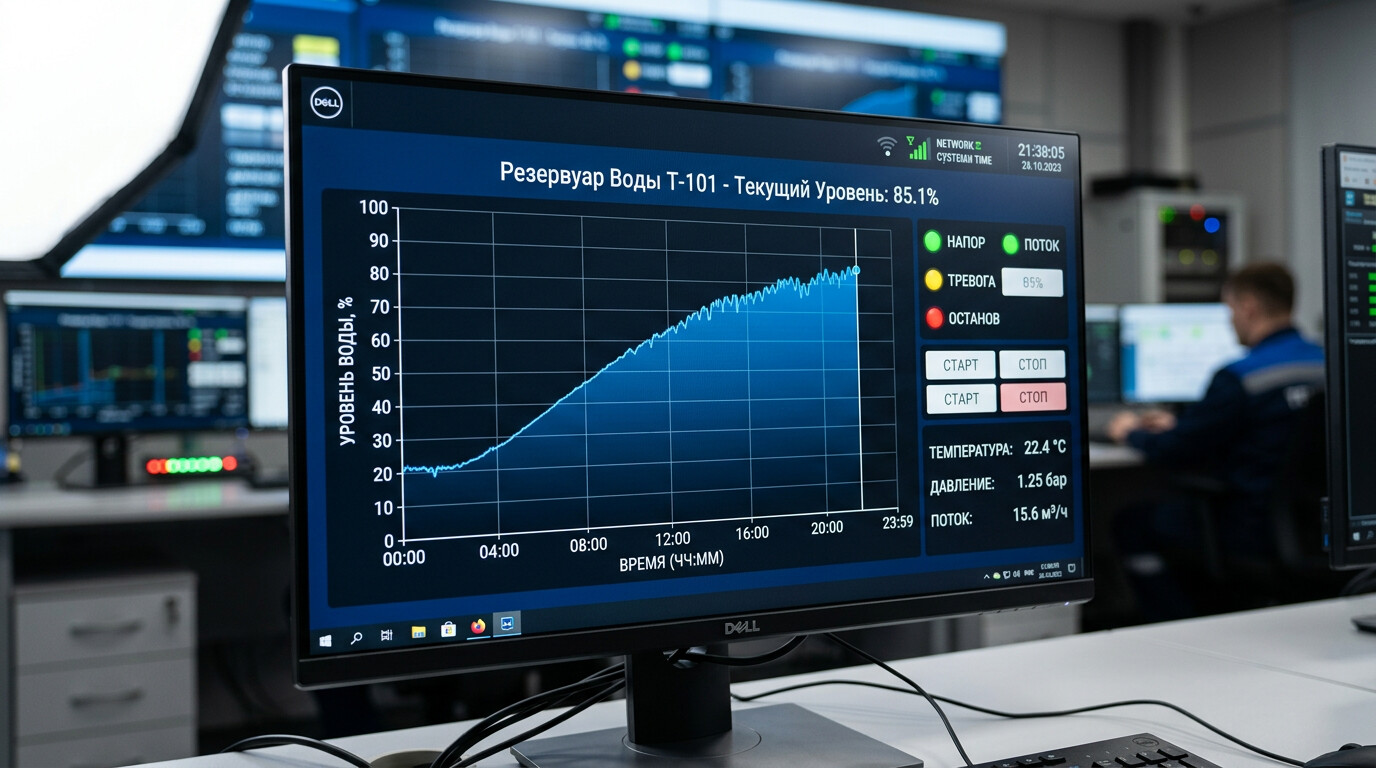

Интерфейс SCADA для мониторинга водопонижения на объекте в Подмосковье.
Интеграция с ГЛОНАСС позволяет отслеживать перемещение датчиков, предотвращая вандализм на удаленных площадках Урала.
Практика применения на российских объектах
На практике методы доказали эффективность. В Москве при строительстве Москва-Сити комбинировали гидростатические датчики с пьезометрией, удерживая уровень на 8 м ниже проектного. В Санкт-Петербурге на Зенит-Арене эжекторные системы контролировали ультразвуком, минимизируя расход энергии на 25%.
- Котлованы глубиной 20 м: вакуумные иглофильтры + телеметрия.
- Метро: радиоизотопы для тоннелей под водой.
- Нефтяные скважины Сибири: капацитивные в мерзлоте.
«Без инструментального контроля скрытые водопонижения — лотерея.»
Главный инженер «Метрострой» СПб
Калибровка и монтаж датчиков в скрытых системах
Правильная калибровка обеспечивает достоверность данных. Процесс начинается с заводской настройки по ГОСТ 8.461-2009, затем полевой контроль в реальных условиях. Для гидростатических датчиков используют манометр-эталон, имитируя уровни от 0 до максимума. Монтаж в иглофильтровые скважины требует опускания на тросе с фиксацией на заданной глубине, с герметизацией bentonite-цементным раствором по СП 24.13330.2011.
В скрытых работах датчики устанавливают через обсервационные трубы диаметром 50–100 мм, исключая вмешательство в основной ряд. Автоматическая калибровка в SCADA корректирует дрейф нуля от температуры, используя алгоритмы компенсации. Рекомендуется ежемесячная проверка на объектах с высокой динамикой, как в дельте Волги.

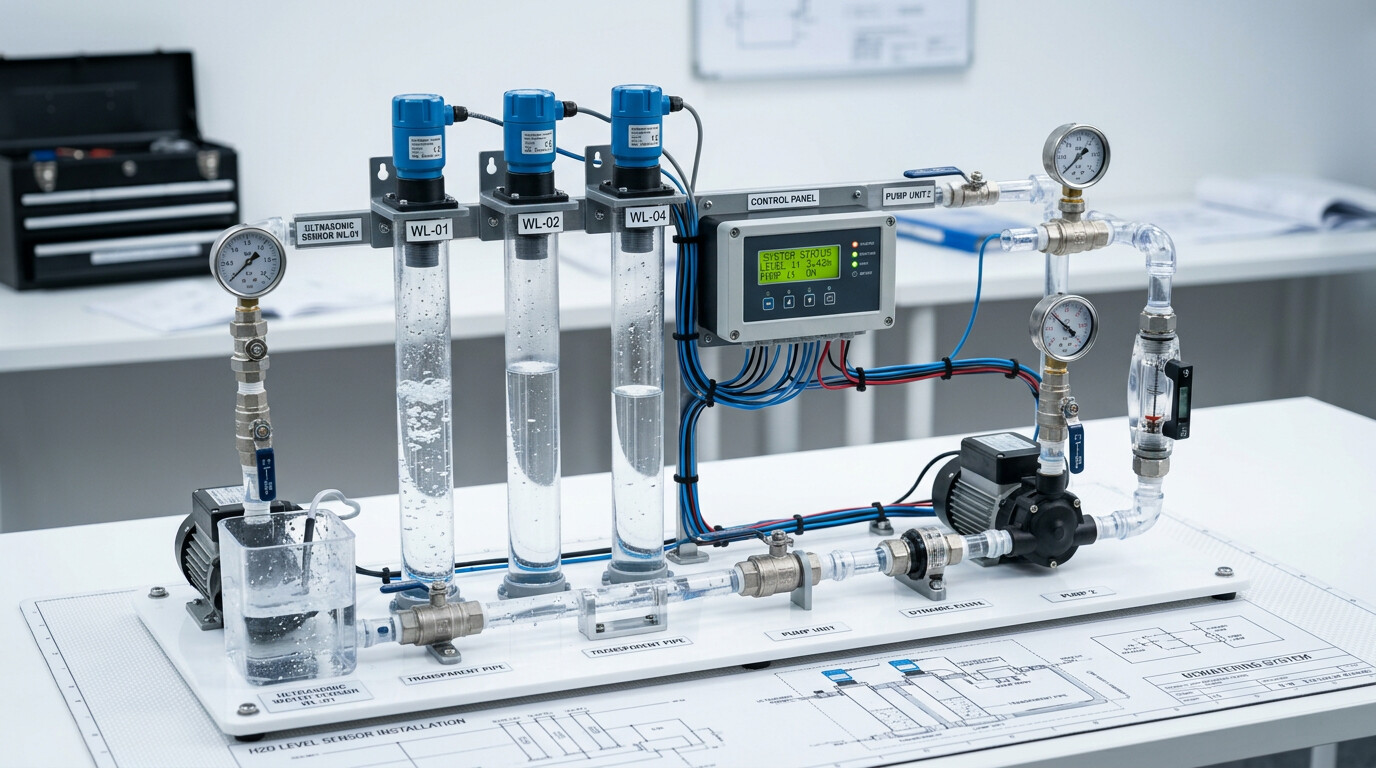

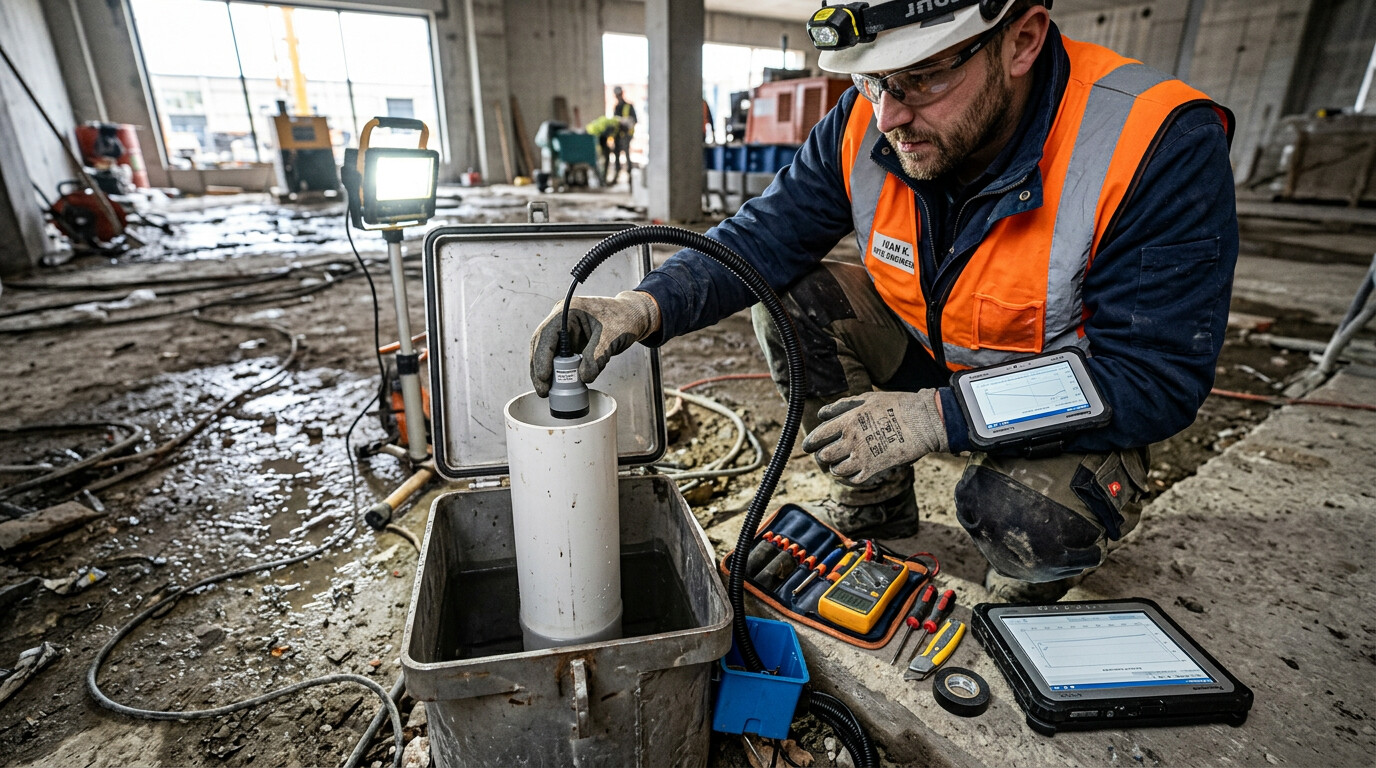

Процесс калибровки и установки погружного датчика в скрытой зоне водопонижения.
«Калибровка — основа точности: ошибка в 5 см может стоить остановки работ на неделю.»
Специалист ЦНИИПС, Новосибирск
- Подготовка скважины: промывка и дегазация.
- Опускание датчика с логгером данных.
- Калибровка в трех точках уровня.
- Подключение к телеметрии и тест 24 часа.
Для ультразвуковых — настройка угла наклона и компенсация пены. В зимний период обогрев кабелей предотвращает замерзание.
Анализ данных и прогнозирование рисков
Собранные данные обрабатывают в ПО типа Гидроаналитик или Surfer, строя карты изобат уровня воды. Графики динамики выявляют тренды: рост уровня сигнализирует о сбое насосов, спад — об истощении горизонта. ИИ-модели, основанные на нейросетях, прогнозируют подъем с точностью 85%, интегрируясь с данными метеостанций.
В России применяют гидродинамическое моделирование в MODFLOW, адаптированное под местные пласты. Это позволяет рассчитывать радиус влияния водопонижения — до 100 м для рядов длиной 50 м. Критические значения: превышение проектного уровня на 20% требует немедленной реакции.
«Прогнозирование на основе данных спасает от 80% аварий.»
НИИГАиК Казань
Отчеты формируют автоматически, включая графики и рекомендации, для подачи в надзорные органы. Интеграция с BIM-моделями объектов визуализирует риски в 3D.
Нормативная база и безопасность в России
Контроль регулирует СП 122.13330.2012. СНиП 31-01-2003 и РД 31.131-99, требуя не менее двух независимых методов на объекте III категории. Ростехнадзор контролирует через декларации безопасности, с обязательным логированием данных. Сертификация оборудования по ТР ТС 020/2011 обеспечивает совместимость.
- Ежедневный мониторинг для глубин >10 м.
- Резервные источники питания на 72 часа.
- Обучение персонала по программе МЧС.
В случае аварии протоколы эвакуации активируют по сигналу датчиков. Статистика показывает снижение инцидентов на 45% после внедрения инструментального контроля.
«Соответствие нормам — гарантия безаварийных работ.»
Ростехнадзор, обзор 2025
Экономическая эффективность и окупаемость
Инвестиции в современный контроль быстро окупаются за счет минимизации рисков. Стоимость системы для ряда из 20 скважин — 1,5–3 млн руб., включая датчики, SCADA и монтаж. Окупаемость достигается за 3–6 месяцев: избежание простоев на 1 день стоит 500 тыс. руб. на крупном объекте. Расчет по методике Минстроя РФ показывает ROI 300% в первый год.
Снижение энергозатрат на насосы — до 30% благодаря оптимизации режимов по данным мониторинга. Долгосрочная выгода: продление срока службы конструкций фундамента на 20–30 лет за счет предотвращения подтоплений. В сравнении с традиционными методами экономия достигает 40% бюджета на водопонижение.
«Контроль — не расход, а инвестиция с гарантированной отдачей.»
Финансовый анализ «Стройтрансгаз», 2026
| Метод контроля | Первоначальные затраты, млн руб. | Ежемесячная эксплуатация, тыс. руб. | Окупаемость, мес. |
|---|---|---|---|
| Ручной (пьезометры) | 0,2 | 150 | Не окупается |
| Автоматический (датчики + SCADA) | 2,5 | 50 | 4 |
| ИИ-прогнозирование | 3,2 | 30 | 3 |
Государственные субсидии по программе Цифровое строительство покрывают до 20% затрат на автоматизацию.
Перспективы развития и инновации 2026–2030
Будущее — за беспроводными IoT-датчиками с солнечными батареями и блокчейн-логированием данных для tamper-proof отчетов. Наноматериалы повысят стойкость к коррозии, а квантовые сенсоры — точность до 0,1 мм. Интеграция с дронами для воздушного сканирования скважин ускорит инспекции.
В России разрабатывают отечественные чипы для SCADA по нацпроекту Технологии, снижая зависимость от импорта. Прогноз: к 2030 году 90% объектов перейдут на полностью автономные системы с предиктивной аналитикой.
- Беспроводные сети LoRaWAN для удаленных районов.
- ИИ на edge-вычислениях для мгновенных решений.
- Гибридные системы с VR-визуализацией.
«Инновации сделают водопонижение полностью автономным.»
Российская академия наук, прогноз 2026
Заключение: ключ к надежным фундаментам
Инструментальный контроль уровня воды в водопонижающих системах — неотъемлемая часть безопасного строительства. От выбора оборудования до анализа данных и инноваций, этот подход гарантирует стабильность работ, минимизирует риски и оптимизирует затраты. Внедрение на практике подтверждает: точный мониторинг — залог успеха крупных проектов в России.
Рекомендуем начинать с аудита объекта и пилотной установки на ключевых скважинах. Будущее за цифровизацией, которая сделает каждую систему предсказуемой и эффективной.
Как часто проводить калибровку датчиков уровня воды?
Калибровку выполняют ежемесячно для стандартных условий и еженедельно при высокой динамике уровня. Заводская настройка по ГОСТ проверяется в полевых условиях с эталонным манометром. Автоматическая компенсация в SCADA снижает частоту, но визуальный осмотр обязателен.
- Точки калибровки: 0%, 50%, 100% диапазона.
- Инструменты: манометр точностью 0,1%.
- Документация: акт с графиками дрейфа.
Какие риски при превышении проектного уровня воды?
Превышение на 20% приводит к подтоплению котлована, деформации грунта и обрушению стен. Насосы работают в аварийном режиме, энергозатраты растут в 2 раза. Последствия: остановка работ, штрафы от надзора до 1 млн руб.
Меры: автоматическое оповещение, резервные насосы, эвакуация персонала.
Подходит ли беспроводной мониторинг для удаленных объектов?
Да, сети LoRaWAN обеспечивают связь на 10 км без проводов. Солнечные панели гарантируют автономность. Применяют на трассах и в Арктике, где прокладка кабелей невозможна.
- Установка антенны на 5 м высоты.
- Шифрование данных AES-128.
- Резерв: спутниковая связь.
Как интегрировать данные с BIM-моделью?
Через API SCADA в Revit или Tekla: уровни воды отображаются в 3D с цветовой индикацией рисков. Обновление в реальном времени позволяет моделировать сценарии подтопления.
Какие отечественные аналоги датчиков доступны в 2026 году?
Серия Гидро Лог от Росгидро и Аква Сенсор от НПО Прибор: точность 0,5%, цена 25 тыс. руб./шт. Сертифицированы ТР ТС, работают при -40°C.
- Интерфейсы: Modbus, RS-485.
- Гарантия: 3 года.
Нужно ли разрешение на установку скрытых скважин?
Да, по СП 122.13330 проект согласовывают с Росприроднадзором и местным водным отделом. Объем: не более 5% от основного ряда. Документы: паспорт скважины, расчет влияния на горизонт.
