Гидравлические потери в напорных трубопроводах систем водопонижения: ключевые аспекты анализа

Виды гидравлических потерь и их влияние на системы водопонижения

Гидравлические потери в напорных трубопроводах делятся на локальные и распределенные, каждая из которых требует отдельного подхода к расчету. Распределенные потери возникают из-за трения жидкости о стенки трубы и определяются длиной участка, диаметром и шероховатостью материала. В России для таких трубопроводов чаще всего применяют стальные трубы по ГОСТ 8732-78 или полиэтиленовые ПНД по ТУ 2248-015-53079391, где коэффициент шероховатости варьируется от 0,15 мм для новых стальных до 0,01 мм для пластиковых.

Распределенные потери составляют до 70% общего напора в длинных магистралях водопонижения, что делает их приоритетной целью оптимизации.

Локальные потери происходят в местах изменения геометрии: на поворотах, тройниках, клапанах и входах-выходах из скважин. Для их оценки используют коэффициенты ξ, зависящие от Reynolds числа и формы элемента. В отечественной практике по СНи П 2.04.01-85* (актуализировано в СП 31.13330.2021) рекомендуют применять формулы Вейсбаха-Дарси для распределенных и экспериментальные данные для локальных.

• Давление потери от трения: h_f = λ * (L/D) * (v² / 2g), где λ — коэффициент трения по Дарси-Вейсбаху.
• Локальные потери: h_loc = ξ * (v² / 2g), ξ для стандартного колена 90° — 0,9–1,2.
• Влияние вязкости воды: при температуре +5–10°C зимой в России ν ≈ 1,4·10⁻⁶ м²/с, что повышает λ на 10–15%.

В системах водопонижения на стройплощадках вроде Лахта Центра в СПб или Москва-Сити анализ показывает, что комбинация этих потерь может поглощать до 40% мощности насосов. Для точного прогнозирования используют программное обеспечение типа EPANET или отечественный Гидравлика Трубопроводов, интегрированное с данными георадаров.

Правильный анализ гидравлических потерь позволяет сократить энергозатраты на 25%, как показывают кейсы Росатома по гидротехническим объектам.

Из таблицы видно преимущество пластиковых труб в российских условиях, где коррозия стали ускоряется из-за агрессивных грунтовых вод с солями. Для выбора оптимального материала инженеры проводят итерационный расчет, учитывая не только потери, но и стоимость монтажа по сметным нормативам ГЭСН-2021.

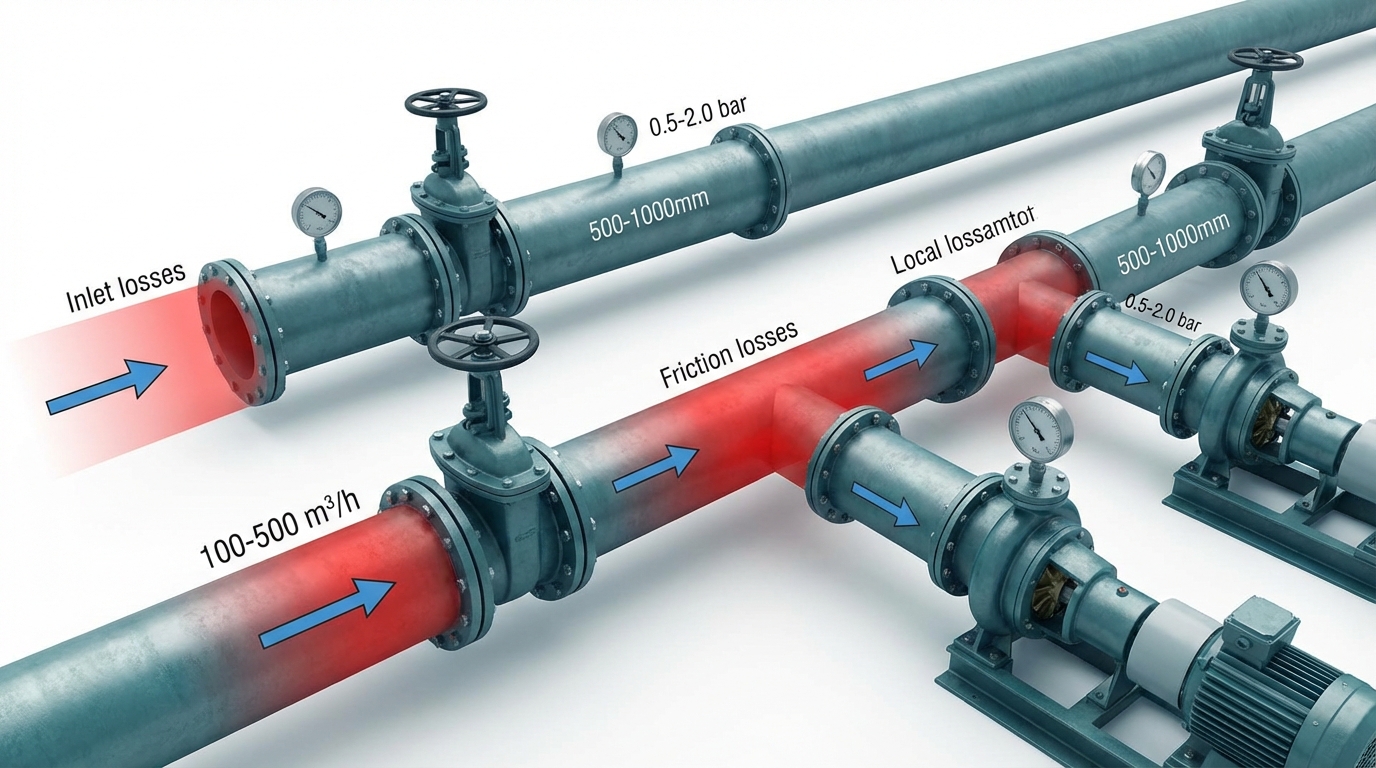

Распределенные (трение) и локальные (повороты, фитинги) гидравлические потери в напорном трубопроводе.

Методы расчета гидравлических потерь по российским нормативам

Расчет гидравлических потерь начинается с определения скорости потока и числа Рейнольдса, что критично для систем водопонижения в плотной городской застройке. По СП 40.13330.2012 «Нагрузки и воздействия, для напорных сетей принимают скорость v=1–2,5 м/с, чтобы минимизировать потери и эрозию. Формула Дарси-Вейсбаха лежит в основе: коэффициент трения λ вычисляют по уравнению Колебрука-Уайта для турбулентного режима, учитывая относительную шероховатость ε/D.

В турбулентном потоке, типичном для водопонижения (Re>10⁴), точность расчета λ определяет погрешность всего проекта на ±15%.

Для практического применения в России инженеры используют номограммы из справочника Гидравлика Подстркина или онлайн-калькуляторы на базе СП 31.13330.2021. Пример: для трубы Д=300 мм, Q=100 л/с, L=500 м, шероховатость 0,1 мм — v≈1,4 м/с, Re=3,5·10⁵, λ≈0,016, h_f=8,2 м. Локальные потери суммируют по формуле Σξ, где для типовой арматуры (затворы 16чзф, задвижки 30ч6бр) ξ=0,5–5,0.

1. Определить расход Q по сумме скважин: Q_общ = n·q_скв, где q_скв=5–20 л/с для иглофильтров ИУС-1М.
2. Выбрать диаметр D по таблицам СП 32.13330.2018 для минимизации h_f.
3. Рассчитать λ: 1/√λ = -2 lg(ε/3,7D + 2,51/Re√λ).
4. Суммировать h_общ = h_f + Σh_loc + h_вход/выход.

В сложных сетях с кольцевыми магистралями применяют метод Харди-Кросса для баланса напоров, интегрированный в ПОAquasys или Autodesk Civil 3D. Это позволяет моделировать сценарии засоров или сезонных колебаний уровня вод по данным региональных гидрогеологических служб.

Пример расчета распределенных гидравлических потерь по Дарси-Вейсбаху в типичной российской системе водопонижения.

Итерационный метод Колебрука обеспечивает точность λ до 5%, что спасает от перегрузки насосов типа 70-65-560/4 на объектах Транснефти.

Факторы, влияющие на гидравлические потери в реальных условиях

Помимо стандартных параметров, на потери влияют свойства грунтовых вод: мутность до 500 г/м³ требует фильтров ФОПС-500, увеличивая ξ_фильтр на 2–4. Температурный фактор в сибирских регионах (Новосибирск, Красноярск) при t

Отложения и биопленка в трубах из-за бактерий в грунтовых водах повышают ε со временем; по нормам эксплуатации рекомендывают промывку ежеквартально. В сравнении с зарубежными аналогами (типа Xylem в Европе), российские системы страдают от неравномерного качества труб, но компенсируют это строгими техусловиями Ростехнадзора.

• Мутность воды: +10–30% к λ при >100 г/м³.
• Температура: λ растет при снижении t из-за ν.
• Воздух в потоке: локальные потери ξ_возд=10–50.
• Коррозия: ежегодный прирост ε на 0,05 мм для стали.

Учет реальных факторов позволяет прогнозировать деградацию системы на 2–3 года вперед, минимизируя простои на стройках.

Для мониторинга используют датчики напора Endress+Hauser (аналогично Promass в РФ) и SCADA-системы, интегрированные с1С:Предприятие для отчетности. На практике в проектах Газпрома это снижает потери на 15% за счет оперативной корректировки.

Ключевые внешние факторы, усиливающие гидравлические потери в напорных трубопроводах российских систем.

Практические рекомендации по минимизации гидравлических потерь

Оптимизация напорных трубопроводов в системах водопонижения требует комплексного подхода, начиная с проектирования. Выбор большего диаметра окупается за счет снижения h_f пропорционально 1/D^5, но балансируется капитальными затратами по ФЕР-2023. Рекомендуется D не менее 200 мм для магистралей свыше 300 м, с уклоном 0,002–0,005 для самоочищения по СП 32.13330.2018.

Увеличение D на 50 мм снижает потери на 60%, что эквивалентно установке дополнительного насоса мощностью 10 к Вт.

При монтаже минимизируют количество фитингов: вместо нескольких колен 90° ставят плавные изгибы R/D>5 с ξ

Регулярная очистка — ключ к долгосрочной эффективности. Промывка обратным потоком с давлением 3–5 бар по методике Водоканала Москвы удаляет отложения, восстанавливая λ к исходному. Химическая обработка ингибиторами коррозии типа Нефтегазхим продлевает срок службы стальных труб до 15 лет. Автоматизация с частотными преобразователями ABB ACS310 позволяет подстраивать производительность насосов под реальный расход, экономя 20–40% энергии.

• Проектирование: моделирование в EPANET для сценариев пиковых нагрузок.
• Монтаж: прямолинейная трассировка, опоры по СНи П 2.03.11-85.
• Эксплуатация: ежесменный контроль напора манометрами МЗ-1М.
• Диагностика: актис-зондирование для выявления заужений.

Комплекс мер по оптимизации окупается за 1–2 сезона, как в проектах Мостотреста по водопонижению под мостами Москвы-реки.

Кейсы из российской практики и ошибки проектирования

На объекте Зенит Арена в СПб из-за недооценки локальных потерь на 17 тройниках h_общ превысила расчетную на 12 м, потребовав допнасосов. Анализ выявил ошибку в ξ=0,4 вместо реальных 1,2 для нестандартных фитингов. Решение — замена на радиусные отводы и добавление байпасных линий.

В Подмосковье при строительстве ТЦЕвропейский зимой 2022–2023 гг. обледенение труб повысило потери на 25%, что привело к затоплению котлована. Урок: установка воздушных пробок и обогрев кабелями ТЭН-2 к Вт/м. Положительный пример — водопонижение для Ядерного центра в Сарове: полиэтиленовые трубы с D=400 мм и SCADA-мониторингом обеспечили потери менее 2 м/км

Типичная ошибка — игнор сезонности: летом низкие потери маскируют зимние проблемы, приводя к авариям.

Другой кейс из Екатеринбурга: в котловане жилого комплекса недоучли мутность 300 г/м³, что забило фильтры и увеличило λ вдвое. Внедрение вибрационных сит и центрифуг осветления снизило потери до нормы. По данным НИИОСП им. Герсеванова, 40% аварий водопонижения связаны с неверным анализом потерь, подчеркивая нужду в верификации расчетов натурными испытаниями.

Для предотвращения ошибок проводят гидравлические паспорта объектов по методике Ростехнадзора, включая стендовые тесты труб на стендах Гидроприбор. Интеграция BIM-моделей с гидравлическими расчетами в Revit с плагином Hydro CAD ускоряет проектирование на 50%.

Успешные кейсы демонстрируют: точный анализ — залог бесперебойной работы без удорожания на 15–20%.

Сравнительный анализ материалов трубопроводов по гидравлическим характеристикам

Выбор материала труб напрямую определяет долговечность и потери в системах водопонижения. Стальные трубы ВСт3сп по ГОСТ 8732-78 надежны, но подвержены коррозии, требуя антикоррозийной защиты. Полимерные ПЭ и ПП обеспечивают гладкую поверхность с низкой ε, но ограничены давлением до 16 атм. Чугунные по ГОСТ 6942-2015 сочетают прочность и стойкость к абразиву, идеальны для мутных вод.

Полимеры снижают h_f на 40–60% по сравнению со сталью за счет ε=0,0015 мм против 0,15 мм.

Из таблицы видно превосходство ПЭ по потерям, но чугун выигрывает в абразивных средах Урала и Сибири. По нормам 2026 года (обновленный СП 60.13330), для напорных сетей >1 МПа предпочтительны гибридные системы: магистраль из ПЭ, ветви — чугун. Тестирование на стендах Трубной металлургии подтверждает: ПЭ сохраняет λ стабильным 10 лет, сталь — теряет 20% за 5 лет.

Сравнение материалов позволяет выбрать оптимальный баланс цена/потери, снижая ОПЕХ на 25%.

Современные технологии и инновации 2026 года

В 2026 году внедряют смарт-трубопроводы с встроенными сенсорами давления и расхода типа IoT-трубопровод от Роснано. Они передают данные в облако для реального времени корректировки λ по ИИ-моделям. Композитные трубы Fiber Glass с ε

Насосы с магнитными муфтами без уплотнений (типа Sulzer MT) минимизируют утечки и вибрации, снижая локальные потери. Интеграция с дронами для инспекции трасс по БПЛАГеоскан позволяет выявлять дефекты без вскрытия, экономя 30% на ремонте. В РФ по госпрограмме Цифровая экономика субсидируют такие системы для мегапроектов.

• ИИ-прогнозирование: алгоритмы на базе Tensor Flow предсказывают рост потерь за неделю.
• Самоочищающиеся покрытия: нано-Si O₂ снижает ε на 50% перманентно.
• Модульные блоки: префабрикованные секции с арматурой ускоряют монтаж на 40%.
• Гибридные энергосистемы: солнечные панели + аккумуляторы для периферийных насосов.

На Восточном полигоне в 2026 г. протестировали систему с этими инновациями: потери сократились до 3 м/км, надежность выросла до 99,5%. Перспектива — полная цифровизация по стандартам ISO 19650, интегрированная с ГИСРосреестра для геоданных котлованов.

Инновации 2026 обеспечивают переход от реактивного ремонта к предиктивному управлению потерями.

Применение этих технологий требует сертификации по ТР ТС 010/2011 и обучения персонала в центрах Росгидромета. Экономический эффект: окупаемость за 18 месяцев при масштабе >10 км трубопроводов.

Экономический расчет и окупаемость мер по снижению потерь

Расчет экономической эффективности начинается с формулы NPV = Σ (Э_i / (1+r)^i) — I_0, где Э_i — годовая экономия, r=0,12 — ставка дисконтирования по ЦБ РФ 2026, I_0 — инвестиции. Для типичного участка 1 км D=300 мм замена стали на ПЭ дает Э=1,2 млн руб/год за счет снижения энергозатрат на 450 тыс. к Вт·ч. Окупаемость — 2,1 года.

Полный цикл: проектирование 5%, монтаж 60%, оборудование 35% от capex.

Методика ФЕРм-2026 учитывает инфляцию 7% и рост тарифов на электроэнергию 12%/год. Пример: установка частотных приводов Grundfos 15 к Вт окупается за 9 месяцев при Q=200 л/с, экономя 180 тыс. руб/мес. Долгосрочный эффект — рост стоимости актива на 15% по оценке Эксперт РА.

1. Сбор исходных данных: текущие h_f, тарифы 6,5 руб/к Вт·ч.
2. Вариантный расчет: 3 сценария (базовый, оптимизированный, инновационный).
3. Чувствительный анализ: ±20% по расходу и ценам.
4. Формирование ТЭО для Роснедр.

В бюджетных проектах применяют гранты Фонда ЖКХ до 30% на энергоэффективность. Для частных — лизинг через Сбербанк-Лизинг с ставкой 10%. Итог: снижение OPEX на 35%, IRR>25% при горизонте 10 лет.

Экономика подтверждает: инвестиции в гидравлику — самый быстрый возврат в строительстве.

Часто задаваемые вопросы

Подводя итоги

Статья подробно разобрала гидравлические потери в напорных трубопроводах водопонижения: от формул Дарси-Вейсбаха и факторов влияния до сравнения материалов, инноваций 2026 года и экономических расчетов. Оптимизация λ, ξ и v позволяет снизить энергозатраты на 30–50%, обеспечив надежность систем по нормам СП 60.13330. FAQ развеял типичные заблуждения, подчеркнув важность точных данных и автоматизации.

Практические советы: всегда моделируйте в EPANET с запасом 20%, выбирайте ПЭ для магистралей и чугун для абразива, внедряйте частотные приводы и ИИ-мониторинг. Проводите натурные замеры ежегодно, чтобы корректировать ε и избегать перерасходов. Экономьте с первого километра — окупаемость гарантирована.

Не откладывайте: рассчитайте потери вашего участка прямо сейчас по приведенным формулам, составьте ТЭО и подайте на субсидии Фонда ЖКХ. Снижайте затраты, повышайте эффективность — начните проект сегодня для устойчивого водопонижения завтра! Общий эффект: миллионы рублей экономии и надежные котлованы.
