Как выбрать между вакуумными и безнасосными системами водопонижения для российских объектов

Принципы работы вакуумных систем водопонижения

Вакуумные системы активизируют отток воды за счет понижения давления в скважинах. Специальные насосы создают разрежение до 0,5–0,8 атмосферы, что увеличивает градиент гидравлического напора и радиус влияния до 20–30 метров. В России такие установки, как модели от Росгидро или импортные Grundfos VU, применяют на сложных объектах вроде метро в Москве или мостов через Волгу.

Вакуум усиливает фильтрацию в 2–3 раза по сравнению с обычным дренажом, что критично для песчаных грунтов с низкой проницаемостью.

Процесс включает бурение кольцевых скважин вокруг котлована, установку перфорированных труб и подключение вакуумного агрегата. Преимущества проявляются в слабопроницаемых грунтах: скорость понижения уровня воды достигает 1–2 м/сутки. Однако энергозатраты высоки — до 15–20 к Вт·ч на 100 м³ откачанной воды. В регионах с нестабильным электроснабжением, как в Сибири, это создает риски.

• Радиус действия одной скважины: 15–25 м.
• Эффективность в глинах и суглинках: высокая.
• Стоимость монтажа: 500–800 тыс. руб. за 10 скважин.

На практике вакуумные системы спасли проекты вроде реконструкции набережных в Санкт-Петербурге, где традиционный насосный дренаж не справлялся с высоким притоком воды от Невы.

Особенности безнасосных систем водопонижения в российских условиях

Безнасосные системы опираются на естественный напор грунтовых вод для отвода через дренажные траншеи, кольцевой коллектор или иглофильтровые ряды. Здесь нет вакуумных или центробежных насосов — вода самотеком уходит в приемный колодец или водоток. В России такие методы рекомендуются СП 104.13330.2016 для объектов с умеренным дебитом до 50–100 м³/сутки на гектар. Популярны на средних стройках в Подмосковье и Поволжье, где грунты песчаные или супесчаные.

Простота конструкции безнасосного дренажа снижает эксплуатационные расходы на 60–70%, делая его идеальным для долгосрочных проектов.

Основные элементы: геотекстильные маты, перфорированные трубы ПВХ диаметром 100–200 мм и песчано-гравийный фильтр. Глубина траншей — 1–2 м ниже подошвы котлована. Преимущество в надежности: нет поломок оборудования, а обслуживание сводится к прочистке коллектора раз в 1–2 месяца. По данным НИИОСП им. Герсеванова, просадка уровня воды в супесях составляет 0,5–1 м/сутки без энергозатрат.

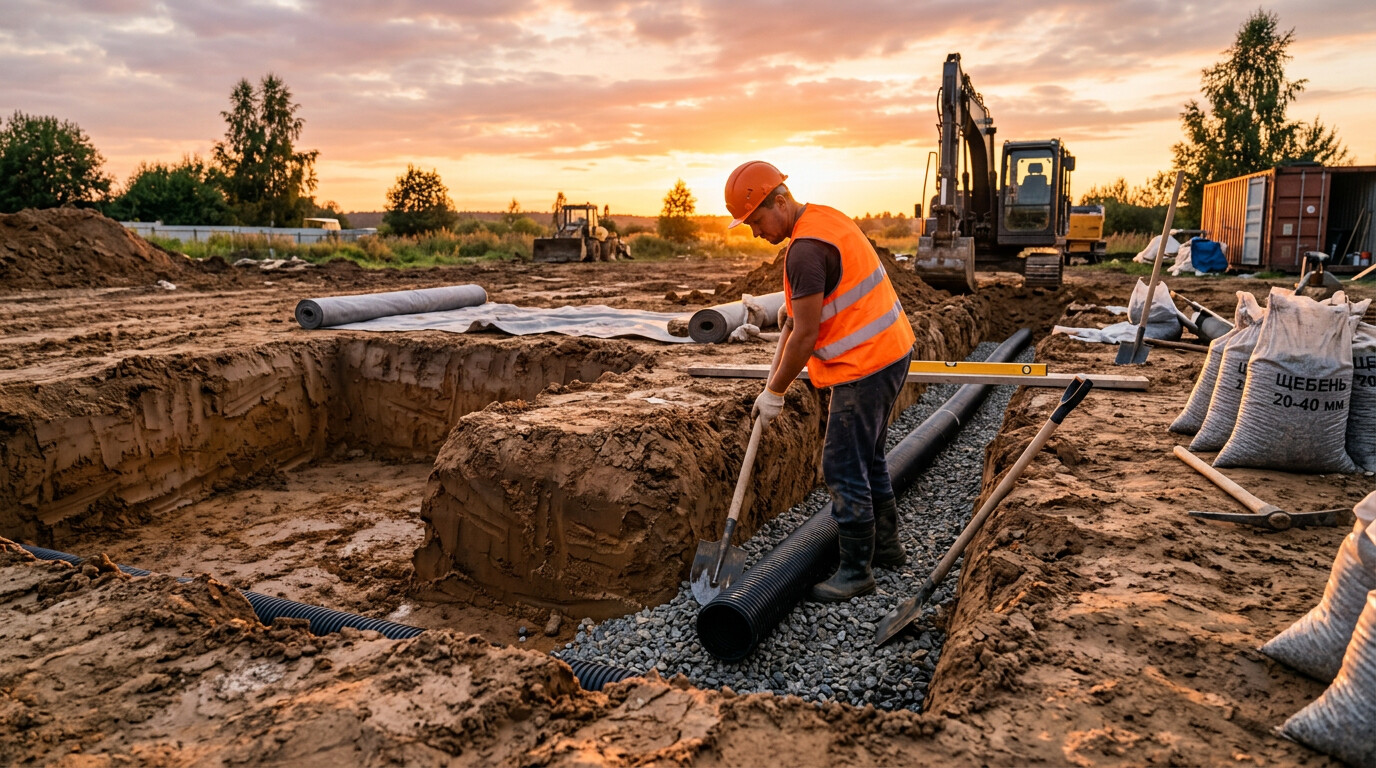

Безнасосный кольцевой дренаж на примере типичного котлована в российском регионе.

В северных районах, таких как Архангельская область, безнасосные системы комбинируют с глиняным экраном для локализации притока. Это соответствует требованиям СНи П для сейсмоопасных зон, где вибрация от насосов нежелательна.

1. Бурение или копка траншей по периметру.
2. Укладка фильтрующего слоя толщиной 30–50 см.
3. Подключение к сбросу в пониженные участки рельефа.
4. Контроль уровня воды щупами или датчиками.

Ключевые показатели эффективности: сравнение в цифрах

Эффективность систем оценивают по скорости осушения, энергопотреблению, стоимости и влиянию на грунт. Вакуумные лидируют в плотных грунтах, но требуют инвестиций. Безнасосные экономят на эксплуатации, но медленнее на глинах.

Таблица показывает: безнасосные системы окупаются за 1–2 сезона на песчаных грунтах, вакуумные — на сложных.

Расчеты по методу Давыдова подтверждают: для котлована 50×50 м с дебитом 200 м³/сутки вакуум сокращает время осушения с 20 до 7 дней.

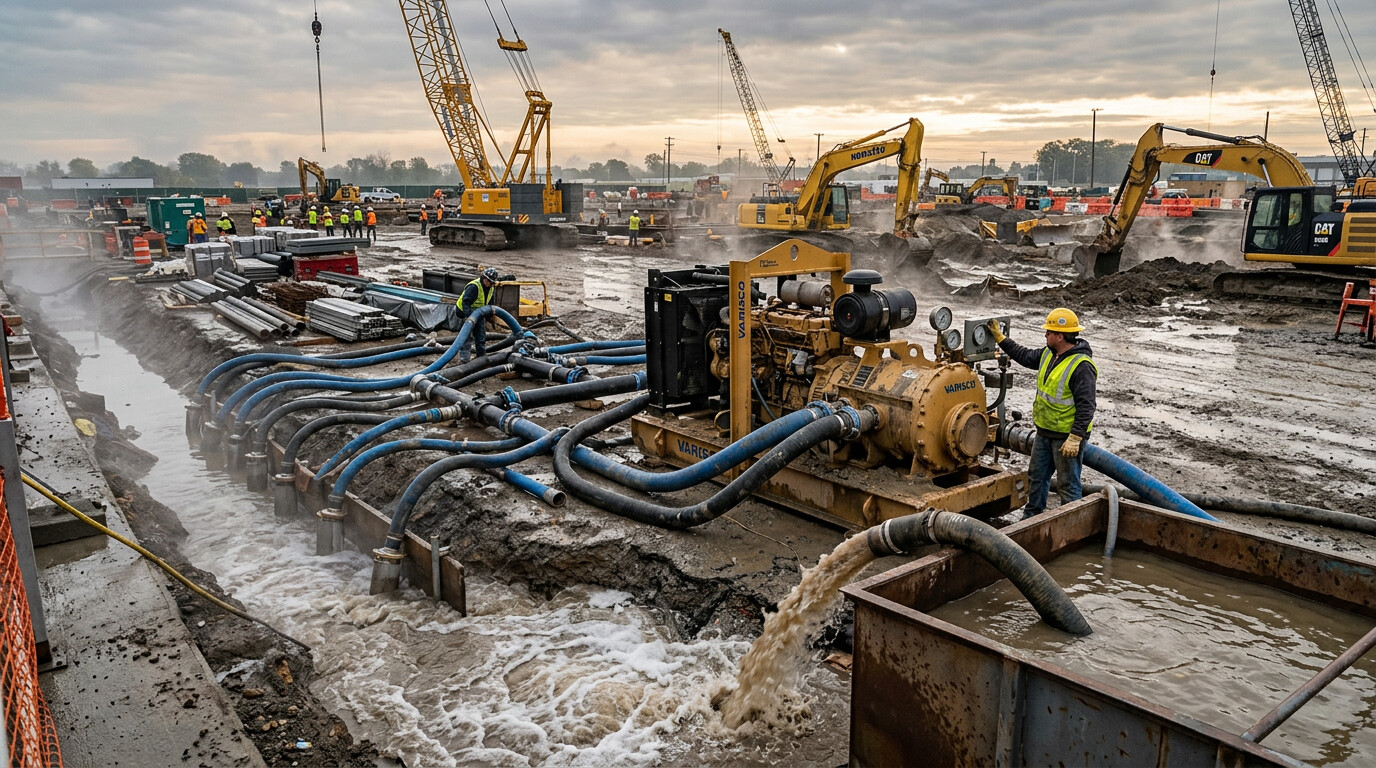

Вакуумный агрегат в действии на объекте подземного строительства в России.

Преимущества и недостатки систем в практике российского строительства

В российских реалиях выбор зависит от типа грунта, климата и бюджета. Вакуумные системы выигрывают на объектах с высоким дебитом, как в проектах Лахта Центр в СПб, где разрежение позволило осушить глинистые отложения за рекордные сроки. Они минимизируют риск плывуна, повышая безопасность рабочих — ключевой фактор по нормам Ростехнадзора.

На глинах вакуумная система снижает подпор воды на 40–50%, предотвращая деформации стенок котлована.

Однако минусы очевидны: зависимость от электроэнергии и квалифицированных операторов. В отдаленных районах, вроде Якутии, логистика вакуумных установок удорожает проект на 20–30%. Кроме того, шум и вибрация требуют согласований с Сан Пи Н 2.2.4.3359-16.

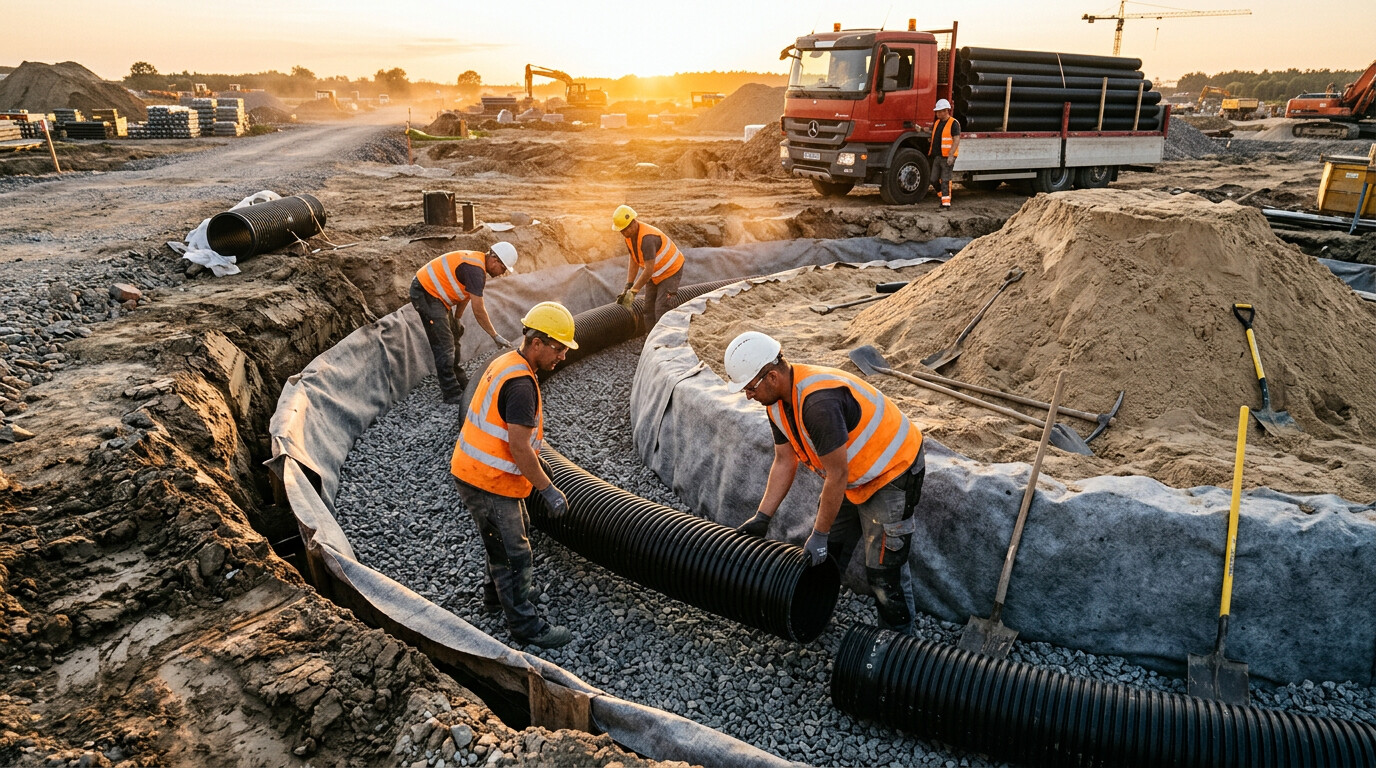

Монтаж кольцевого дренажа без насосов для котлована среднего размера.

Безнасосные варианты хвалят за экологичность и низкие затраты. На трассе М-11 в Подмосковье они обеспечили стабильное осушение песков без простоев. Дренаж саморегулируется: при росте притока вода ускоряет отток. Это идеально для сезонных работ, когда дожди чередуются с сухостью.

• Экономия на топливе и обслуживании: до 1 млн руб. в год на крупном объекте.
• Меньше простоев: нет ремонтов насосов.
• Совместимость с рекультивацией: трубы остаются в грунте как вечный дренаж.
• Недостаток: ограниченный радиус — до 10 м на скважину.

Эксперты из МГСУ отмечают, что комбинация методов — гибридный подход — оптимальна для 60% случаев. Например, безнасосный базовый дренаж плюс локальные вакуумные зоны на притоки.

Гибридные схемы сокращают сроки на 25% и затраты на 15%, по данным отраслевых исследований.

Факторы выбора: расчеты и российские нормативы

Для точного сравнения используют коэффициент проницаемости k (м/сутки): песок — 10–50, глина — 0,1–1. Формула дебита Q = k * i * A, где i — градиент, A — площадь. Вакуум повышает i в 3–5 раз. Программы вроде Plaxis или Geo5, адаптированные под СП 22.13330.2016, моделируют сценарии.

В России обязательны гидрогеологические изыскания по ГОСТ 56939-2016. Стоимость: 200–500 тыс. руб. за площадку. Учитывают сезонность — весеннее половодье удваивает дебит в 40% регионов.

Совет инженера: начинайте с пробных скважин. Если просадка ниже 0,5 м/сутки — добавляйте вакуум. Это правило спасло десятки проектов от штрафов Росприроднадзора за загрязнение стоков.

Этапы проектирования и монтажа систем водопонижения

Проектирование начинается с анализа рельефа и гидрогеологии. По СП 47.13330.2016 определяют целевой уровень — на 0,5–1 м ниже подошвы котлована. Используют данные бурения: 5–10 скважин на 1000 м². Программа HydroGeo рассчитывает дебит и радиус влияния.

1. Сбор данных: уровень грунтовых вод, фильтрационные свойства.
2. Выбор схемы: количество точек, шаг 3–5 м.
3. Расчет мощности: для вакуумных — 5–15 к Вт на установку.
4. Согласование проекта с экспертизой.

Монтаж вакуумной системы занимает 2–5 дней. Сначала кольцевой канал глубиной 1,5 м, затем иглофильтры с трубами Ø50 мм. Герметизация силиконом, подключение коллектора к вакуумному насосу. Тестирование: измеряют разрежение 0,3–0,6 атм.

Правильный монтаж снижает риски обвала на 70%, по статистике Минстроя РФ.

Для безнасосных этапы проще: траншеи с уклоном 0,5–1%, укладка труб в геотекстиле, засыпка гравием фракции 20–40 мм. Сброс в ливневку или поле фильтрации. Контроль — ежедневный осмотр на засоры.

Эксплуатация, мониторинг и возможные проблемы

Во время работы вакуумные системы мониторят манометрами и датчиками уровня. Подача стоков на очистку обязательна — фильтры с сорбентами удаляют нефтепродукты. Расход топлива: 20–50 л/час на агрегат. Остановка по таймеру для экономии.

Типичные проблемы: засор фильтров песком — решается обратной промывкой. Замерзание зимой в Сибири — обогрев кабелями. В безнасосных — эрозия канала, фикс — армирующие сетки.

• Мониторинг: 4 раза в сутки, журнал с фотофиксацией.
• Ремонт: замена труб — 10–20% ежегодно.
• Демонтаж: после работ трубы извлекают или оставляют как дренаж.

По нормам, после осушения проводят реинъекцию воды для экологии — объем 80% от откачанного. Штрафы за нарушение — до 500 тыс. руб.

Автоматизация с IoT-датчиками, как в проектах 2026 года, снижает риски на 50%. Данные передают в облако для анализа.

Мониторинг в реальном времени — стандарт для мегапроектов вроде Арктик ЛНГ-2.

Демонтаж: экскавация труб, рекультивация грунта семенами. Полный цикл окупается за счет ускорения работ на 20–30%.

Экономический анализ и кейсы из практики

Расчет окупаемости показывает преимущество вакуумных систем на сложных грунтах. Для котлована 5000 м² на суглинках: вакуум — 8 млн руб. (включая аренду), безнасосная — 4,5 млн руб. Но вакуум ускоряет работы на 15 дней, экономя 3 млн на простоях.

Кейс: жилой комплекс в Новосибирске. Безнасосная система осушила пески за неделю, сэкономив 25% бюджета. В Москве на ЗИЛАРТ вакуум справился с притоком 50 м³/ч от метро. Ошибки в Ярославле: игнор мониторинга привел к подтоплению, убытки 12 млн руб.

• Урок: всегда закладывайте резерв 20% на непредвиденное.
• Тренд 2026: ИИ-прогнозы дебита по данным ГИС.

Часто задаваемые вопросы

Резюме

Системы водопонижения обеспечивают безопасность котлованов, минимизируя риски обвалов и задержек. Вакуумные подходят для сложных грунтов с высоким притоком, безнасосные — экономичный вариант для песков. Проектирование, монтаж и мониторинг по нормам СП 47.13330.2016 гарантируют эффективность.

Практические советы: проводите изыскания заранее, выбирайте схему по гидрогеологии, мониторьте ежедневно. Заключайте договоры с гарантиями, учитывайте экологию сброса. Комбинируйте с крепью для надежности.
