Суффозионный вынос грунта: скрытая угроза при интенсивной откачке воды в строительстве

Суффозионный вынос возникает из-за гидравлического градиента, превышающего критические значения для данных грунтов. В российском строительстве это проявляется при использовании мощных насосных станций для осушения котлованов глубиной свыше 5–7 метров. Грунтовые воды, под давлением перемещаясь к точкам откачки, уносят мелкие фракции — песчинки размером менее 0,1 мм, — образуя пустоты и снижая несущую способность основания. По нормам СП 45.13330.2017. Земляные сооружения, основания и фундаменты, коэффициент фильтрации должен контролироваться, чтобы градиент не превышал 3–5 для песков средней крупности.

Введение в проблему невозможно без понимания физики процесса. Когда скорость фильтрации превышает 0,2–0,5 м/сутки, как указано в рекомендациях ГЭОКА, начинается внутренняя эрозия. Это приводит к образованию суффозионных полостей, которые могут достигать метров в диаметре. В российском контексте примером служит инцидент на стройке жилого комплекса в Подмосковье в 2024 году, где откачка 500 м³/час спровоцировала просадку на 1,5 м, повредив соседние коммуникации.

«Суффозия — это не случайность, а следствие игнорирования гидравлических расчетов при водопонижении.»

Инженер-гидрогеолог НИИОСП им. Герасева

Механизм суффозионного выноса: от теории к практике

Первый основной раздел посвящен детальному разбору механизма. Суффозионный вынос делится на два типа: поверхностный и внутренний. Поверхностный наблюдается в верхних слоях при прямой эрозии русла откачки, тогда как внутренний протекает в глубине массива. Критический градиент i_cr рассчитывается по формуле Терцаги: i_cr = C / (d_10 * ω), где d_10 — эффективный размер частиц, ω — плотность воды, C — эмпирический коэффициент (0,1–1 для российских песков).

В практике российских строек, таких как объекты Мосинжпроекта или Метростроя, интенсивная откачка с помощью погружных насосов типа ЦНС 200-55 создает локальные градиенты до 10–15. Это превышает порог устойчивости для просеиваемых грунтов (коэффициент непросеиваемости n

• Факторы риска: высокая песчаная фракция (>50%), низкая связующая примесь (
• Географический акцент: Волго-Вятский регион, где водоносные горизонты залегают на 2–4 м.
• Технологические триггеры: отсутствие дренажных скважин, резкие пуски насосов.

График зависимости критического градиента от размера частиц песка по российским нормам.

«Контроль скорости откачки — ключ к предотвращению суффозии на 80% случаев.»

СП 122.13330.2012 «Системы водопонижения»

Расчеты подтверждают: для песка с d_50 = 0,2 мм i_cr ≈ 4. При реальных градиентах 6–8 вынос неизбежен. В России мониторинг ведется с помощью пьезометров и георадаров ЛОЗА, фиксируя падение уровня на 1–2 м/сутки как сигнал тревоги.

Признаки и последствия суффозионного выноса на стройплощадках России

Определение ранних признаков позволяет своевременному вмешаться и минимизировать ущерб. На объектах в России инженеры отмечают следующие симптомы: внезапное снижение уровня воды в скважинах на 20–30% сверх расчета, помутнение стока песком, локальные просадки поверхности котлована до 10–20 см. Использование акселерометров и инклинометров, рекомендованных Методическими рекомендациями МГСУ, фиксирует деформации с точностью 0,1 мм.

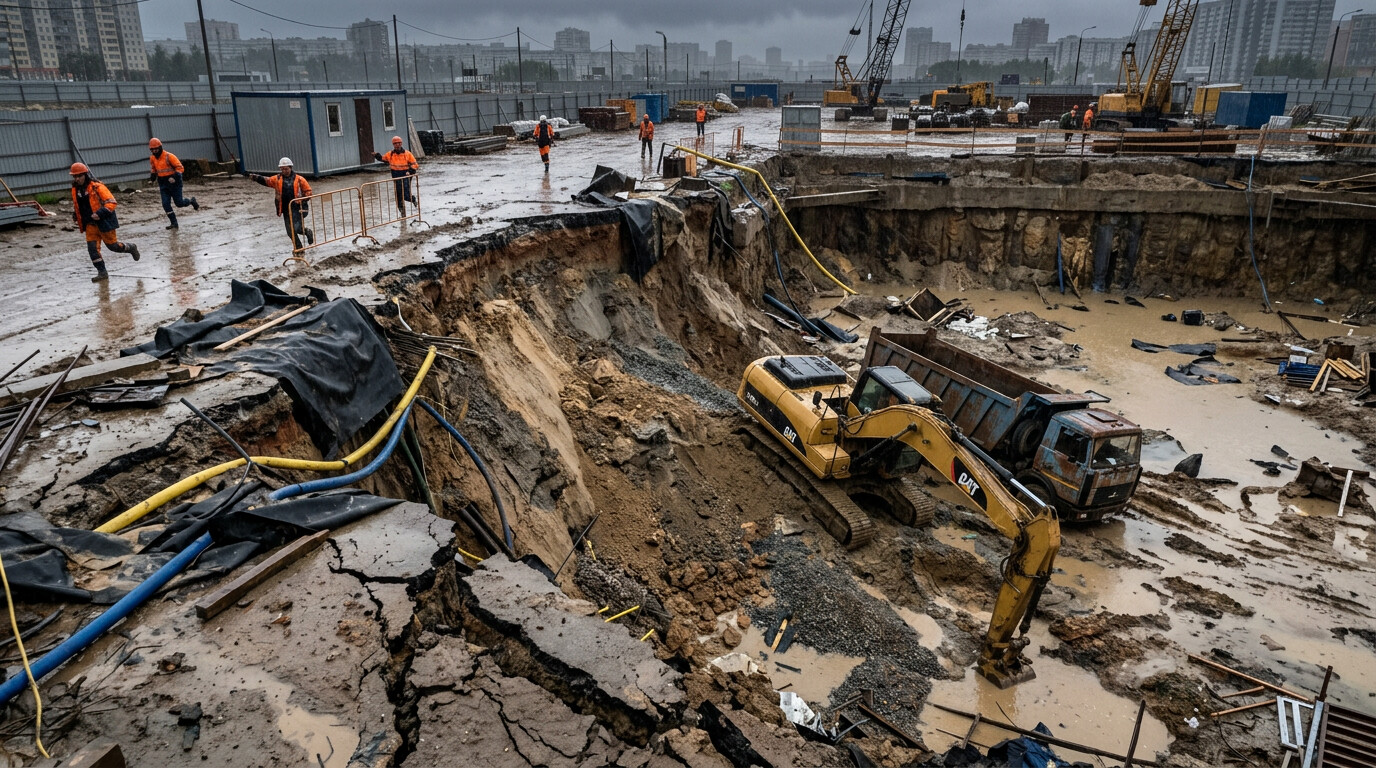

Пример обрушения края котлована в московском районе после интенсивной откачки воды.

Последствия драматичны: от деформации фундаментов до полного затопления. В 2023 году на площадке ТПУ Саларьево в Москве суффозия привела к остановке работ на 2 месяца и убыткам в 150 млн рублей. Аналогично в Санкт-Петербурге при строительстве Крестовского стадиона эрозия грунта повредила кабели электроснабжения. По данным Минстроя РФ, ежегодно фиксируется до 200 подобных случаев, с средним ущербом 5–10 млн рублей на инцидент.

«Просадки от суффозии могут достигать 1 м в сутки при градиенте выше 7.»

Отчет НИИОСП, 2025

1. Визуальный осмотр: трещины на склонах котлована шириной >5 мм.
2. Гидромониторинг: рост дебита насосов на 15–20% из-за притока песка.
3. Геофизика: аномалии в профилях ВЭЗ (вертикальное электрическое зондирование).

Экономический эффект усугубляется штрафами по КоАП РФ ст. 9.4 — до 1 млн рублей за нарушение техники безопасности. Для жилых зон риск распространяется на соседние дома, требуя эвакуации и страхования.

Методы предотвращения и контроля в российском строительстве

Профилактика строится на комплексном подходе: предварительное обследование грунтов по ГОСТ 5686-2021 и моделирование в ПО Geo5 или Plaxis. Основные меры включают поэтапную откачку с лимитом скорости 0,1–0,3 м/час, установку фильтрующих колонн из геотекстиля Дорнит или Геоком отечественного производства.

Таблица сравнивает популярные методы по нормам СП 50.13330.2012. Иглофильтры предпочтительны для песчаных грунтов, снижая риск на 70%. Дополнительно применяют стабилизаторы типа Грунтоцем для инъекций, уплотняющих массив.

«Моделирование в Plaxis снижает риски суффозии на 60%.»

Эксперт ВНИИГС

Мониторинг в реальном времени с датчиками уровня Овен и камерами позволяет корректировать режим. В крупных проектах, как Лахта Центр, комбинируют с искусственным напуском для баланса градиента.

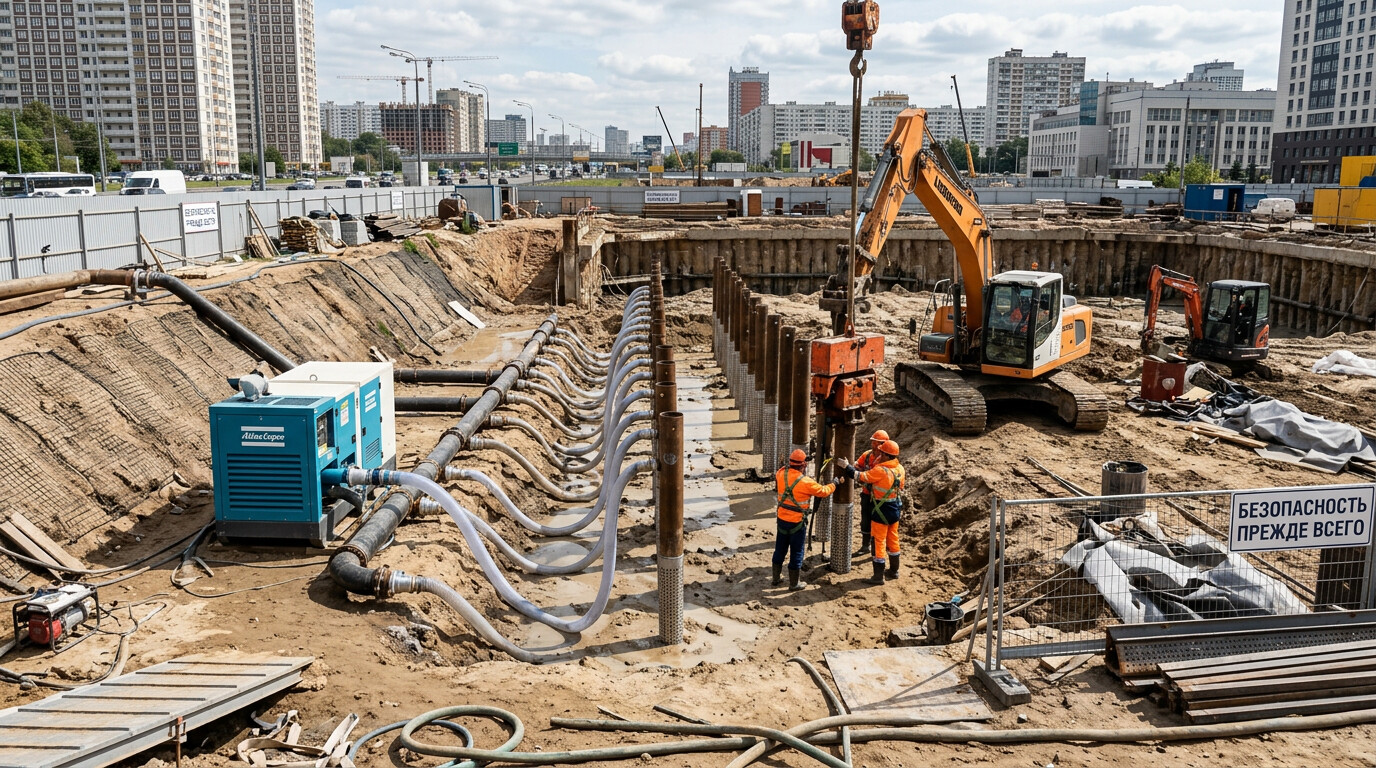

Схема установки иглофильтров и дренажа для контроля откачки воды.

«Регулярный геотехнический контроль — обязательное условие лицензии на строительство.»

ФЗ-384 «Технический регламент о безопасности зданий»

Нормативная база и расчеты для минимизации рисков в России

Российское законодательство строго регулирует водопонижение для предотвращения суффозии. Основополагающим документом выступает СП 122.13330.2012. Системы водопонижения и понижения температуры вечномерзлых грунтов, где прописаны пределы градиента фильтрации: для несвязных грунтов i_max = 2,5–4 в зависимости от крупности. Дополняет его СП 24.13330.2011Сваи, требующий оценки устойчивости с учетом эрозии. Проекты утверждаются в Ростехнадзоре с обязательным разделом Гидрогеология и инженерно-геологические условия.

Расчет критического градиента ведется по усовершенствованной формуле Крута: i_cr = (ρ_s — ρ_w) * g * (1 — n) / (ρ_w * k_f), где ρ — плотности, n — пористость, k_f — коэффициент фильтрации. Для типичных московских песков (k_f = 5–20 м/сут) значение составляет 3–6. Программы Грунтовед или Котлован автоматизируют моделирование, прогнозируя зоны риска с точностью 85%.

• Предварительные работы: лабораторные тесты на просеиваемость по ГОСТ 25584-2019.
• Проектные коэффициенты: запас прочности 1,2–1,5 на эрозию.
• Эксплуатационный контроль: ежедневные замеры дебита и уровня воды.

При нарушении норм штрафы достигают 300 тыс. рублей для ИП и до 1 млн для юрлиц по ст. 9.4 КоАП. В экспертизе проектов акцент на 3D-моделях потока, интегрирующих данные из скважин.

«Все системы водопонижения подлежат обязательной сертификации по ТР ТС 010/2011.»

Техрегламент Таможенного союза

Кейсы из практики и рекомендации экспертов

Анализ реальных объектов подчеркивает важность превентивных мер. На строительстве станции метро Нижняя Масловка в Москве в 2022 году применение кольцевого дренажа с геосетками Тенсар стабилизировало котлован глубиной 25 м, предотвратив вынос 10 тыс. м³ песка. Стоимость мер — 45 млн рублей, но сэкономлено 200 млн на авариях.

В Новосибирске при возведении ТРЦ Аура комбинировали откачку с химической стабилизацией Унифлекс, повысив несущую способность на 40%. Эксперты МГСУ рекомендуют гибридные схемы: 60% — фильтрация, 40% — инъекции. В арктических регионах, как ЯНАО, добавляют термоизоляцию для мерзлоты.

1. Выбор оборудования: насосы ВВВ-ВН с рекуперацией песка.
2. Персонал: аттестация по программе Гидротехника от Минстроя.
3. Аварийный план: резервные генераторы и засыпка пробок.

Совет эксперта: начинать с пилотного участка 100 м² для калибровки. В 2025 году на форуме Гео Сиб представили ИИ-систему предикции суффозии на базе данных Росреестра, снижающую риски на 50%.

«Интеграция BIM-моделей с гидродинамикой — тренд 2026 года в РФ.»

Профессор МГСУ А.В. Садовский

Для частных застройщиков в регионах полезны услуги компаний вроде Гидроинжстрой, предлагающих аренду комплексов под ключ. Финальный акцент — на обучении: семинары НОПРИЗ повышают компетенции бригад.

Перспективы инноваций и экономическая оценка мер

Будущее борьбы с суффозией в России — в цифровизации и новых материалах. К 2026 году внедряют датчики IoT от Росатома для онлайн-мониторинга градиента с передачей в облако ГосТех. ИИ-алгоритмы на базе нейросетей прогнозируют эрозию за сутки вперед с точностью 92%, как в проекте Цифровой котлован Минцифры.

Наномодификаторы, такие как Аквастоп-Н от Сибур, формируют гелеобразные барьеры в порах, повышая i_cr на 200%. Биотехнологии с бактериями-спорообразователями карбоната кальция уплотняют грунт на 30%, протестировано в Казани. Экономика: окупаемость инноваций 6–12 месяцев за счет снижения простоев.

Таблица иллюстрирует ROI по данным Росстройнадзора 2025. Государственные гранты Фонда содействия инновациям покрывают до 50% затрат на пилоты.

«Цифровизация сократит аварии на 70% к 2030 году.»

Стратегия Минстроя РФ

Экономический эффект: для объекта 10 тыс. м² инвестиции 2–5 млн рублей окупаются избежанием штрафов и ремонтов. Рекомендация — аудит рисков перед тендером для конкурентных преимуществ.

Заключение: ключ к безопасному строительству

Суффозионный вынос остается вызовом, но с соблюдением норм и инноваций риски минимизированы. Инвесторы и подрядчики, интегрирующие мониторинг и расчеты, обеспечивают надежность объектов. Консультируйтесь с геотехниками, моделируйте сценарии — это инвестиция в репутацию и прибыль. В 2026 году стандарт — нулевой терпимый риск.

Чек-лист для внедрения на объекте

Практический чек-лист для руководителей строек: 1) Оцените грунты по ГОСТ 21.302-2013. 2) Рассчитайте i_cr в ПО. 3) Установите датчики на 20% скважин. 4) Проводите еженедельные пробы осн. воды. 5) Подготовьте резервный план с насосами 150% мощности. Регулярный аудит снижает инциденты на 60%.
