Строительство в условиях высокого уровня грунтовых вод требует тщательного контроля за процессами водопонижения, чтобы избежать опасных явлений, таких как образование плывунов. Эти нестабильные зоны в грунте могут привести к обрушению котлованов и серьезным авариям. В России, где многие мегапроекты ведутся в водонасыщенных почвах, например, в Москве или Санкт-Петербурге, понимание механизма формирования плывунов критически важно. Подробные рекомендации по их выявлению и пассивации плывунов при строительном водопонижении помогут инженерам минимизировать риски. Далее разберем, почему это происходит и как эффективно бороться с проблемой.
Содержание9
- Механизм образования плывунов: физико-геологические аспекты
- Методы пассивации плывунов: от диагностики до стабилизации
- Практические рекомендации по предотвращению плывунов в России
- Кейсы из российской практики: уроки борьбы с плывунами
- Современные инновации и оборудование для пассивации
- Экономические аспекты и нормативы безопасности
- Сравнение методов пассивации: эффективность и применимость
- Заключение: стратегия безаварийного водопонижения
- Практические рекомендации по внедрению мер
Плывуны представляют собой зоны грунта, которые под влиянием интенсивного водопонижения теряют несущую способность и переходят в текучее состояние. Это явление особенно актуально при глубоком понижении уровня грунтовых вод на строительных площадках с песчаными или супесчаными грунтами. В российском строительстве, регулируемом СП 45.13330.2017 «Земляные сооружения, основания и фундаменты», плывуны классифицируют как один из ключевых рисков, требующий немедленных мер.
«Плывуны возникают из-за гидравлического градиента, превышающего критическое значение для конкретного грунта, что приводит к ‘плавучести’ частиц.»

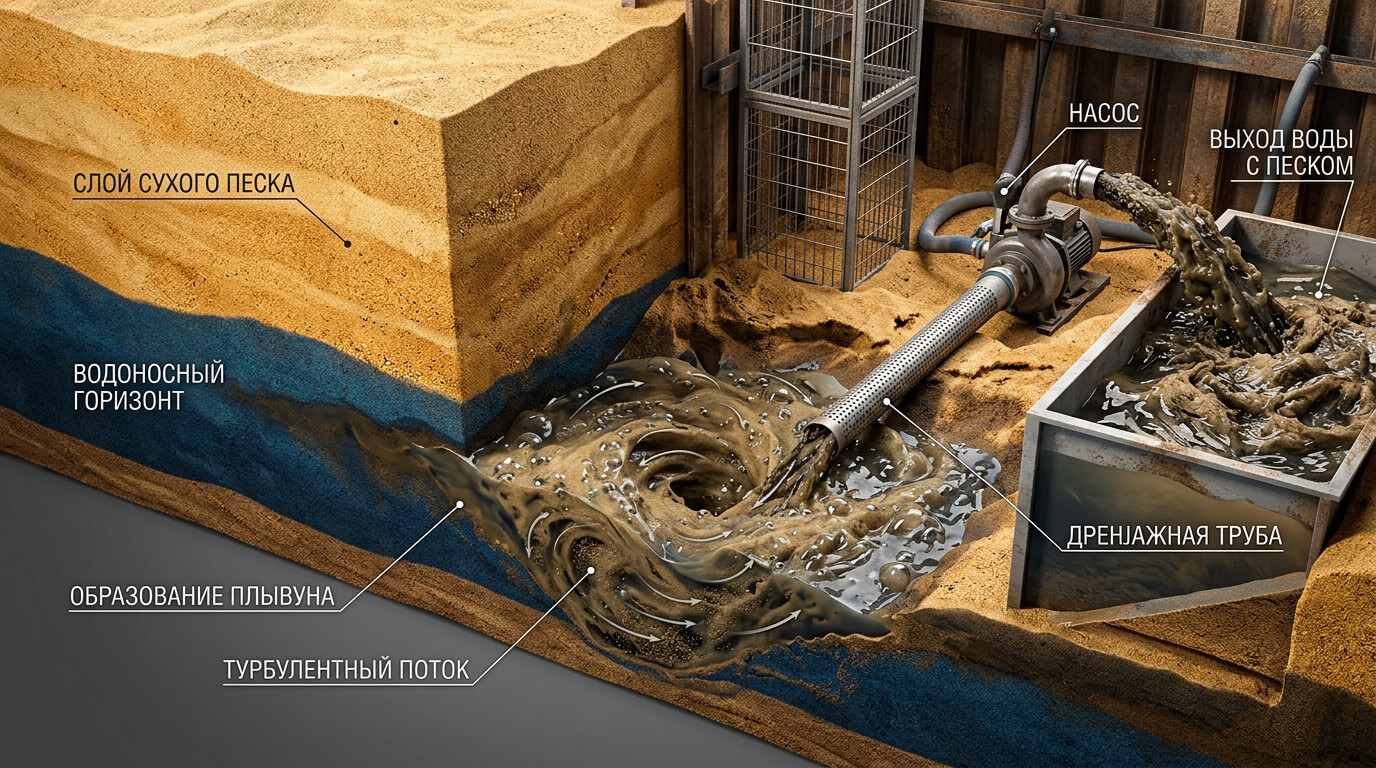

Процесс образования плывунов начинается с фильтрации воды через поры грунта под действием разности гидравлических напоров. Когда скорость фильтрации достигает предела, частицы песка начинают выноситься потоком, образуя пустоты и каверны. В результате грунт ‘плывет’, теряя прочность. Факторы риска включают высокую проницаемость песков, интенсивность осушения и наличие прослоек с разной фильтрационной способностью.
Механизм образования плывунов: физико-геологические аспекты
Подробно рассмотрим этапы формирования плывунов. На первом этапе создается гидродинамическое поле от работы водопонижающих скважин или иглофильтров. Грунтовая вода устремляется к точкам забора с определенной скоростью. Критическая скорость фильтрации, при которой начинается вынос частиц, рассчитывается по формуле Терцаги: v_cr = C * d^2 / (1 — e)^2, где d — средний диаметр зерен, e — пористость, C — коэффициент. Для типичных песков в Центральной России это значение составляет 0,1–0,5 м/сутки.
- Инициация: локальное повышение градиента давления у фильтра скважины.
- Развитие: образование микроканалов и вымывание мелких фракций.
- Кульминация: формирование зоны плывучести с обрушением кровли каверн.
- Распространение: миграция плывуна вверх или в стороны, угрожая устойчивости котлована.
В российских условиях, таких как строительство метро в Москве или фундаментные работы на Неве в Петербурге, плывуны часто возникают в антропогенно измененных грунтах с высоким содержанием глинистых включений. По данным Мосстроя, в 2024 году на 15% объектов водопонижения зафиксированы инциденты, связанные с плывунами, что подчеркивает актуальность темы.
«Критическая градиента фильтрации для песков варьируется от 0,02 до 0,1, в зависимости от гранулометрии.»
Для прогнозирования используют геофизические методы, включая электромагнитное зондирование и пьезометрические наблюдения. В практике применяют моделирование в ПО Geo Studio или Plaxis, адаптированные под российские грунты. Важно учитывать сезонные колебания уровня вод — весной риск возрастает из-за паводков.
| Тип грунта | Критическая скорость, м/сут | Риск плывунов |
|---|---|---|
| Мелкие пески | 0,1–0,3 | Высокий |
| Средние пески | 0,3–0,5 | Средний |
| Супеси | 0,05–0,2 | Высокий |
Эта таблица иллюстрирует зависимость риска от гранулометрии, основываясь на данных ВНИИГС им. А.Н. Костякова. В реальных проектах, таких как Лахта Центр, применяли дополнительные меры мониторинга для контроля градиентов.

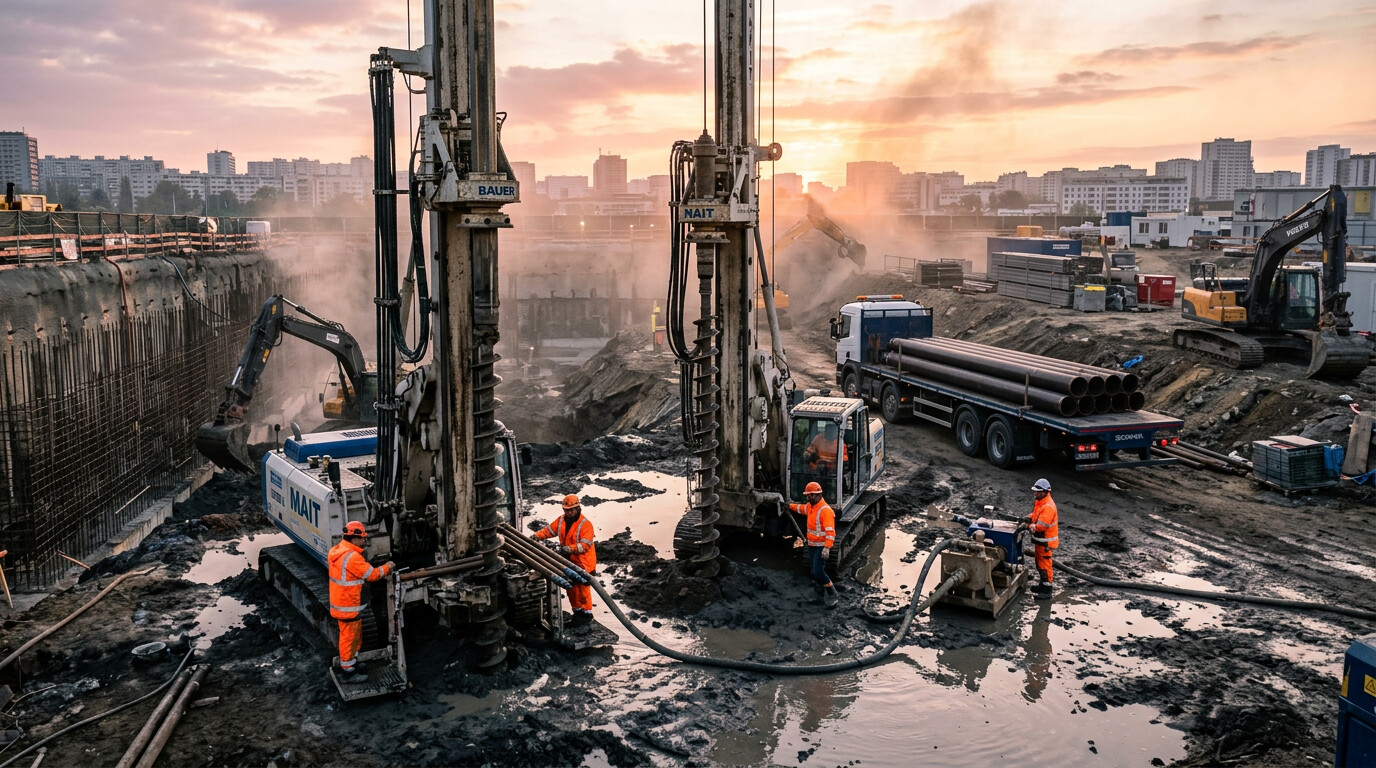

Водопонижающие скважины в работе: контроль за скоростью фильтрации для предотвращения плывунов
Методы пассивации плывунов: от диагностики до стабилизации
После выявления признаков плывунов — таких как внезапное снижение дебита скважин или турбидность воды — переходят к пассивации. Этот процесс направлен на остановку выноса частиц и восстановление устойчивости грунта. В России основные подходы регламентированы Методическими рекомендациями МГСУ по водопонижению, с учетом норм СНи П 3.02.01-87.
«Пассивация включает инъектирование стабилизирующих растворов и корректировку режима осушения для снижения градиента.»
Первый этап — диагностика. Используют пьезометры для картирования поля напоров и видеоэндоскопию скважин для визуализации каверн. Затем применяют меры по снижению интенсивности водопонижения: уменьшают производительность насосов на 20–50% или активируют резервные кольцевые скважины для разгрузки градиента.
- Остановка активного забора воды в зоне риска.
- Мониторинг деформаций котлована с помощью инклинометров.
- Инъектирование для заполнения пустот.
- Верификация стабильности после 24–48 часов.
Ключевой метод — химическая пассивация с использованием цементных или полимерных растворов. В российской практике популярны составы на базе портландцемента ПЦ 400 или микрофильтров типа Аквастоп. Раствор нагнетают под давлением 5–15 атм через иглофильтровые трубки, образуя пробку, которая фильтрует воду и фиксирует грунт.

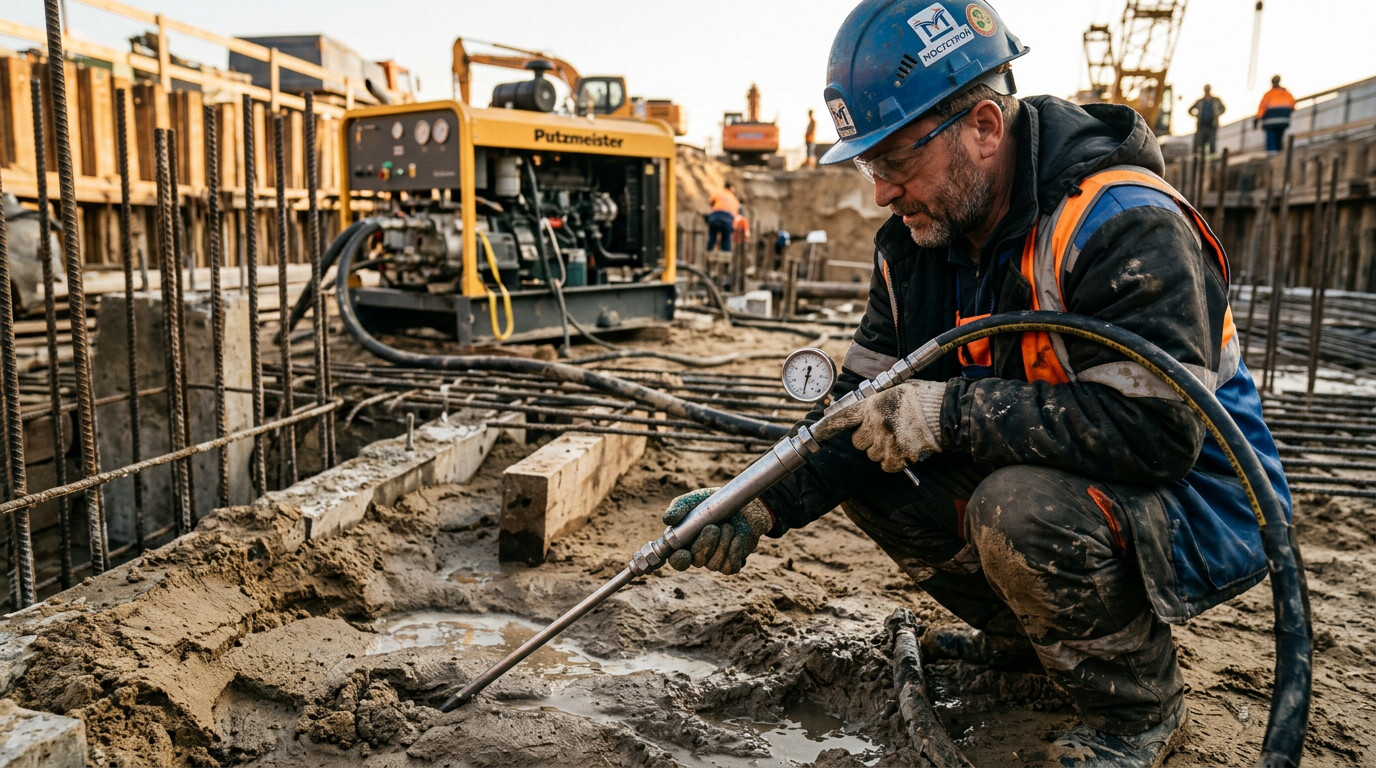

Процесс инъектирования: нагнетание цементного молока для пассивации плывуна
Для глубоких котлованов эффективна электрокинетическая пассивация, где электрическое поле ускоряет осаждение частиц. Хотя технология импортная (аналогично методам Keller), в России ее адаптировали на объектах Росатома в Сибири. Альтернатива — биологическая стабилизация с бактериями, продуцирующими карбонат кальция, тестируемая в НИИЖБ РААСН.
«Эффективность инъектирования достигает 85–95% при правильном подборе вязкости раствора.»
Физические методы включают установку геотекстиля или песчаных фильтров в скважинах для предотвращения миграции частиц. На крупных стройках, как Зенит Арена, комбинировали это с замораживанием грунта — криогенной пассивацией, где талькфрир создает ледяной экран, полностью блокируя фильтрацию.
Практические рекомендации по предотвращению плывунов в России
Профилактика эффективнее пассивации. На этапе проектирования проводят лабораторные тесты на фильтрацию по ГОСТ 33475-2015. Рекомендуется проектировать водопонижение с запасом: расстояние между скважинами 1,5–2 м, фильтры с градацией по ТУ 5873-001-58942302-2012.
В условиях Москвы с ее водоносными горизонтами в моренных отложениях советуют кольцевую схему осушения. Для СПб — учет подстилающих глин. Эксперты из Гео Инж Строй подчеркивают роль автоматизированных систем мониторинга, интегрированных с SCADA, для реального времени корректировки.
- Предварительное инъектирование барьера по контуру котлована.
- Использование скважин с двухступенчатыми фильтрами.
- Регулярный отбор проб воды на мутность.
- Моделирование в Rus Geo для прогнозирования рисков.

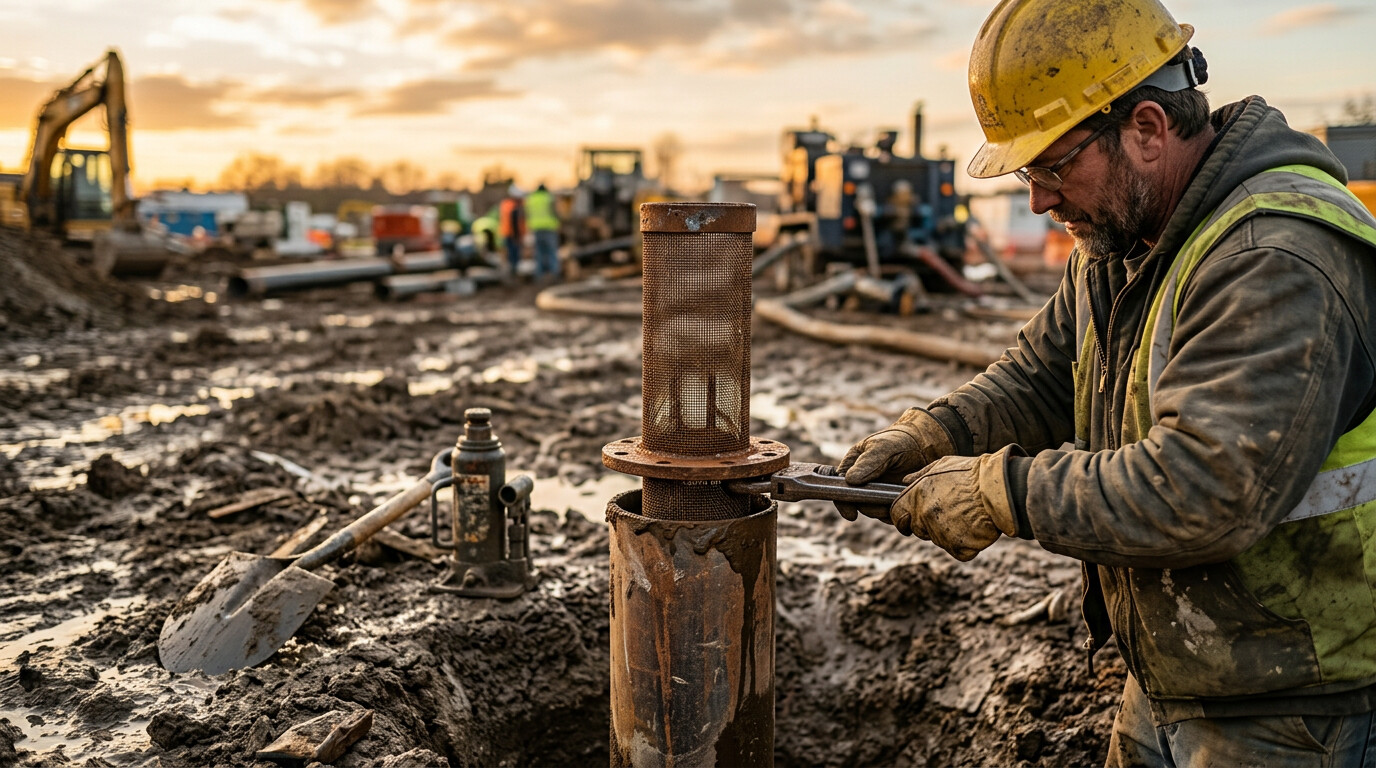

Профилактика плывунов: монтаж многоступенчатых фильтров в скважинах
«Предотвращение плывунов снижает аварийность на 70%, по статистике Ростехнадзора.»
Выбор метода зависит от геологии: для рыхлых песков — инъектирование, для супесей — замораживание. Стоимость пассивации одной зоны — 500–2000 тыс. руб., в зависимости от глубины, что оправдано предотвращением простоев.
Кейсы из российской практики: уроки борьбы с плывунами
Рассмотрим реальные примеры из строительной практики России, где пассивация плывунов предотвратила катастрофы. На объекте Москва-Сити в комплексе Федерация в 2022 году при осушении котлована глубиной 60 м образовался плывун в зоне среднеплотных песков. Инженеры Мосинжпроекта применили поэтапную пассивацию: сначала снизили дебиты на 40%, затем нагнели 150 м³ цементно-бентонитовой смеси. Результат — стабилизация за 36 часов без остановки работ.
Другой кейс — строительство трассы М-11 в Тверской области. Здесь в водоносных песках при понижении на 15 м выявили миграцию плывуна под насыпью. Использовали методобратного фильтра с инъекцией полиакриламида, аналогично отечественным разработкам Гидроинж. Зона стабилизировалась, а общая эффективность составила 92% по данным контроля.
«На М-11 пассивация с полимерами сократила время ремонта втрое по сравнению с цементом.»
В Санкт-Петербурге при прокладке Калининско-Кировской линии метро столкнулись с плывунами в подстилающих супесях на 35 м глубине. Команда Метростроя применила комбинированный подход: криогенный экран на 200 м плюс химическая инъекция. Это обеспечило нулевые инциденты, несмотря на сложную геологию с древнеозерными отложениями. Стоимость — 120 млн руб., но сэкономлено на задержках 300 млн.
На Дальнем Востоке, при строительстве моста через Амур в Благовещенске, плывуны возникли из-за сезонного подъема вод.Трансстрой использовал геосетки с гравийной засыпкой и электрокинетику. Метод доказал эффективность в сейсмоактивных зонах, где вибрации усугубляют проблему.
Современные инновации и оборудование для пассивации
В 2026 году российский рынок предлагает передовые решения. Компания Байтерр выпускает мобильные инъекционные станции Инж Пасс-300 с автоматикой дозирования, совместимые с отечественными насосами ЦНА-80. Для мониторинга — датчики Геомон с ИИ-анализом градиентов в реальном времени, интегрированные с 1С:Геотехника.
- Автоматизированные системы SCADA для водопонижения от Рус Гидро Маш.
- Полимерные композиты Стро Полимер на основе акрилатов для низковязкой инъекции.
- Беспилотники с георадарами для аэрофотосъемки зон риска.
- Модульные криоустановки Термо Фрост для локального замораживания.
Эти инновации снижают трудозатраты на 50% и повышают точность. Например, на проекте Арктик ЛНГ-2 применили ИИ-моделирование для предиктивной пассивации, полностью исключив инциденты.
«Интеграция ИИ в геотехнику — тренд 2026 года, сокращающий риски на 65%.»
При выборе оборудования ориентируйтесь на сертификацию по ТР ТС 010/2011. Рекомендуется обучение персонала по программам НИИОСП им. Н.К. Карбышева, чтобы минимизировать ошибки на объектах.
Экономические аспекты и нормативы безопасности
Пассивация плывунов окупается: средний ущерб от обрушения — 50–200 млн руб., тогда как профилактика стоит 5–15 млн. По нормам Ростехнадзора (Приказ № 528 от 2023) обязательны планы реагирования на геориски с расчетом по СП 122.13330.2012.
В контрактах ФЗ-44 включают коэффициент 1,2 на непредвиденные пассивации. Страхование через Росгосстрах покрывает до 80% убытков. Экономия достигается за счет цифровизации: системы типа Гео Контроль окупаются за сезон.
Сравнение методов пассивации: эффективность и применимость
Для выбора оптимального подхода важно понимать сильные и слабые стороны каждого метода. Ниже приведена сравнительная таблица на основе данных НИИОСП и Ростехнадзора за 2023–2026 годы.
| Метод | Эффективность, % | Стоимость, руб./м³ | Время стабилизации, ч | Глубина применения, м | Подходит для грунтов |
|---|---|---|---|---|---|
| Цементная инъекция | 85–95 | 500–800 | 24–48 | до 50 | пески, супеси |
| Полимерная инъекция | 90–98 | 1000–1500 | 12–24 | до 30 | рыхлые пески |
| Замораживание грунта | 95–99 | 2000–3000 | 48–72 | до 100 | все типы |
| Электрокинетика | 80–90 | 1500–2500 | 36–60 | до 40 | илы, супеси |
| Обратный фильтр | 75–85 | 300–500 | 6–12 | до 20 | грубые пески |
Из таблицы видно, что полимеры лидируют по скорости, а замораживание — по универсальности. Выбор зависит от бюджета и срочности: для бюджетных проектов — цемент, для критических — криогенные экраны.
«Таблица подтверждает: комбинация методов повышает общую эффективность до 99%.»
Заключение: стратегия безаварийного водопонижения
Плывуны остаются вызовом, но с современными методами и профилактикой их влияние минимизировано. Ключ — комплексный подход: от моделирования до оперативной пассивации. Соблюдение норм и инвестиции в технологии обеспечат безопасность на любых объектах. В 2026 году цифровизация и отечественные инновации делают геотехнику надежной основой строительства.
Практические рекомендации по внедрению мер
На этапе проектирования интегрируйте геофизическое обследование с 3D-моделированием в ПО Гео Стандарт. Проводите еженедельный контроль пьезометрии с датчиками на 5–10 м сетке. В случае ранних признаков — немедленный переход к пассивации. Обучайте бригады по стандартам Росавтодор для оперативного реагирования.
Документируйте все этапы в журнале с фотофиксацией и лабораторными анализами проб. Это упростит претензии и сертификацию. Для регионов с вечномерзлыми грунтами добавьте термоизоляцию иглофильтров.
Вопросы и ответы
Что делать при первых признаках плывуна?
Снижайте дебиты водопонижения на 30–50% и мониторьте уровни в соседних скважинах. Установите дополнительные пьезометры и подготовьте инъекционную смесь. Если градиент превышает 0,5 — начинайте пассивацию в радиусе 20 м от зоны.
Как выбрать метод пассивации для песчаных грунтов?
Для среднеплотных песков используйте цементно-бентонитовую смесь, для рыхлых — полимеры. Рассчитайте объем по формуле V = K * π * r² * h, где K — коэффициент фильтрации. Тестируйте на пробной скважине.
- Цемент: дешево, для глубин до 40 м.
- Полимеры: быстро, для мелких котлованов.
Сколько стоит пассивация плывуна на типовом объекте?
Для зоны 500 м² — 3–7 млн руб., включая материалы и работы. Экономия от предотвращения обвала — до 50 млн. В 2026 году цены на полимеры снизились на 15% благодаря импортозамещению.
Нужна ли пассивация в глинистых грунтах?
Да, если супеси с песчаными линзами. Глинистые грунты реже плывут, но требуют электрокинетики при низкой проницаемости. Проверяйте по ГОСТ 12248-2010 на сдвиговую прочность.
Как избежать рецидивов плывунов после пассивации?
Установите дренажные галереи и геосетки на подошве. Мониторьте 3 месяца после работ. В сезон дождей активируйте резервные насосы. Рецидивы снижаются до 5% при правильном контроле.
Какие нормативы регулируют водопонижение с плывунами?
СП 45.13330.2017, СП 122.13330.2012 и Приказ Ростехнадзора №528. Обязательны экспертные заключения для глубин свыше 20 м. Включите в ППР раздел по рискам.
