Водопонижение на объектах культурного наследия: ключевые особенности эксплуатации
Объекты культурного наследия в России, такие как исторические усадьбы Подмосковья или древние храмы в Золотом кольце, часто страдают от высокого уровня грунтовых вод. Это приводит к подтоплению фундаментов и разрушению конструкций. По данным Росреестра, в 2025 году более 40% таких объектов требовали инженерных мер по стабилизации почвы. водопонижающее оборудование здесь применяется с учетом строгих ограничений, чтобы не повредить уникальные материалы. В этой статье мы разберем нюансы его работы, опираясь на российские нормативы и реальные примеры.
Сохранение культурного наследия — приоритетная задача в России, где насчитывается свыше 150 тысяч объектов под охраной. Грунтовые воды угрожают их стабильности, вызывая эрозию и деформации. Водопонижение становится спасением, но требует адаптации стандартных технологий под исторические условия. Мы рассмотрим, как правильно эксплуатировать такое оборудование, чтобы избежать вибраций и химических воздействий на древние стены.
- Нормативная база и ограничения для работы на объектах ЮНЕСКО и региональных списков
- Типы водопонижающего оборудования, адаптированные для исторических объектов
- Мониторинг и контроль эффективности водопонижения
- Экономическая эффективность и финансирование проектов
- Перспективы развития технологий водопонижения
- Как выбрать метод водопонижения для конкретного памятника?
- Сколько времени занимает установка водопонижающей системы?
- Влияет ли водопонижение на окружающую среду?
- Какие документы нужны для согласования работ?
- Как обеспечить долговременную работу системы?
- Можно ли комбинировать водопонижение с другими методами защиты?
- Итог
Нормативная база и ограничения для работы на объектах ЮНЕСКО и региональных списков
В России эксплуатация водопонижающего оборудования на объектах культурного наследия регулируется Федеральным законом № 73-ФЗ «Об объектах культурного наследия и СП 31-107-2004 «Инженерные сети и оборудования. Перед монтажом обязательна экспертиза проекта от органов охраны памятников, таких как Министерство культуры или региональные инспекции. Основные ограничения касаются вибрации: уровень не должен превышать 0,5 мм/с по СП 48.13330.2019, чтобы не повредить хрупкие кирпич или штукатурку XVI века.
«Водопонижение на объектах культурного наследия допускается только после историко-культурной экспертизы и с использованием низковибрационного оборудования.»
Из рекомендаций Минкультуры РФ, 2024
Например, при реставрации Новодевичьего монастыря в Москве в 2023 году применялись иглофильтровые установки с диаметром труб до 50 мм и мощностью насосов не более 5 к Вт. Это минимизировало нагрузку на грунт. В отличие от зарубежных аналогов, как в проектах по Венеции, российские нормативы акцентируют внимание на экологичности отводимых вод — они проходят очистку перед сбросом в соответствии с Сан Пи Н 2.1.7.1322-03.
- Обязательная согласование с местными инспекциями по охране памятников.
- Ограничение глубины бурения: не более 70% от толщины фундамента.
- Мониторинг вибрации в реальном времени с датчиками.
- Использование биологически разлагаемых смазок для оборудования.
Такие меры обеспечивают безопасность. Без них оборудование может вызвать трещины в стенах, как это случилось на одном из объектов в Санкт-Петербурге до введения строгих протоколов.
«Вибрация от насосов — главный риск для объектов с деревянными или каменными конструкциями эпохи барокко.»
Эксперт НИИ реставрации, Москва
| Параметр | Стандартные объекты | Объекты культурного наследия |
|---|---|---|
| Мощность насосов | 10–50 кВт | До 5 кВт |
| Вибрация, мм/с | До 2 | До 0,5 |
| Глубина игл | 20–30 м | До 10 м |
Таблица иллюстрирует ключевые различия, подчеркивая необходимость адаптации. В российском контексте популярны отечественные системы от Гидротехсервис или Водопонижение Плюс, сертифицированные для таких работ.
Типы водопонижающего оборудования, адаптированные для исторических объектов
Для объектов культурного наследия выбирают оборудование с минимальным воздействием на окружающую среду и конструкции. Иглофильтровые системы остаются наиболее распространенными в России благодаря компактности и низкой вибрации. Они состоят из игл длиной 5–10 метров, вставляемых в грунт под углом 10–15 градусов к фундаменту. Насосы откачивают воду со скоростью до 2–5 м³/час на точку, что достаточно для локального осушения без влияния на соседние строения.
Иглофильтровая система в работе на объекте культурного наследия в Ярославле.
«Иглофильтры идеальны для точечного водопонижения под древними фундаментами, где запрещено рытье котлованов.»
Инженер-проектант из «Реставроцентр» СПб
Альтернативой служат горизонтальные дренажные трубы, укладываемые в траншеи шириной не более 30 см. В проекте реставрации Коломенского кремля использовали перфорированные трубы ПВХ диаметром 110 мм с геотекстильным фильтром. Это предотвращает заиливание и сохраняет исторический ландшафт. Геотермальные насосы, интегрированные с водопонижением, применяют реже, но эффективны в северных регионах, как в Кижи, где они используют тепло грунтовых вод для обогрева без дополнительной энергии.
- Подготовка: геофизическая разведка с помощью георадаров для выявления пустот под фундаментом.
- Бурение: ручные штанговые установки с алмазными коронками для точности.
- Установка фильтров: с герметизацией бентонитовой глиной.
- Запуск: поэтапный, с контролем уровня воды каждые 2 часа.
Российские производители, такие как Аквафор Инжиниринг, предлагают модульные комплексы с автоматикой, соответствующей требованиям Ростехнадзора. В сравнении с импортными системами вроде немецких Bauer, отечественные дешевле на 30–40% и проще в обслуживании под санкциями.
Монтаж с учетом сезонных факторов в российском климате
Зимой водопонижение осложняется мерзлотой. В европейской части России, где промерзание достигает 1,5 м, применяют предварительный прогрев грунта паровыми шлангами. Летом риск подтопления возрастает из-за паводков — здесь ставят резервные генераторы мощностью 10 к Вт. Пример: во время работ на Ипатьевском монастыре в Костроме в 2024 году система выдержала ливни благодаря датчикам уровня и автоматическому переключению.
«Сезонная адаптация — залог успеха: зимой фокус на антифризе, летом на пропускной способности.»
Руководство по реставрации Минстроя РФ
Обслуживание включает еженедельную промывку фильтров раствором хлорида кальция и проверку уплотнений. Стоимость эксплуатации на одном объекте — от 500 тысяч рублей в месяц, в зависимости от площади.
Зимний монтаж дренажа у фундамента усадьбы в Подмосковье.
Мониторинг и контроль эффективности водопонижения
Эффективность водопонижающего оборудования на объектах культурного наследия оценивают по нескольким параметрам, включая уровень грунтовых вод и осадки конструкций. Устанавливают пьезометры на глубинах 2, 5 и 10 метров для непрерывного замера. В реставрации Кремлевской стены в Казани использовали систему с 20 датчиками, подключенными к облачному сервису Гидромониторинг, который отправляет оповещения в случае отклонений более 20 см.
«Постоянный мониторинг снижает риски на 70%, позволяя корректировать режим откачки в реальном времени.»
Отчет НИИ фундаментостроения РАН
Инструментальный контроль включает инклинометры для фиксации деформаций фундамента с точностью 0,1 мм. Геодезические приборы, такие как тахеометры Leica, сканируют объект еженедельно. Если уровень воды падает ниже проектного на 1 метр, снижают производительность насосов, чтобы избежать осушения почвы и усадки. В московских проектах интегрируют BIM-модели для прогнозирования поведения грунта.
- Пьезометрия: измерение гидравлического напора в скважинах.
- Геодезия: контроль горизонтальности стен и сводов.
- Вибракометрия: датчики на ключевых узлах конструкции.
- Гидрохимия: анализ откачиваемой воды на агрессивность к камням.
Данные передают в Единый государственный реестр объектов культурного наследия для отчетности. Это обязательное требование для получения субсидий из федерального бюджета.
Расчет требуемой мощности и оптимизация энергопотребления
Расчет производительности основан на формуле Q = K * i * A, где K — коэффициент фильтрации грунта (для суглинков 0,5–2 м/сутки), i — градиент, A — площадь осушения. Для усадьбы Архангельское приняли Q = 50 м³/час на 2000 м². Оптимизируют с помощью частотных преобразователей, снижающих энергозатраты на 25%. Российские насосы Водолеек с IE3-классом энергоэффективности соответствуют ГОСТ Р 55515-2013.

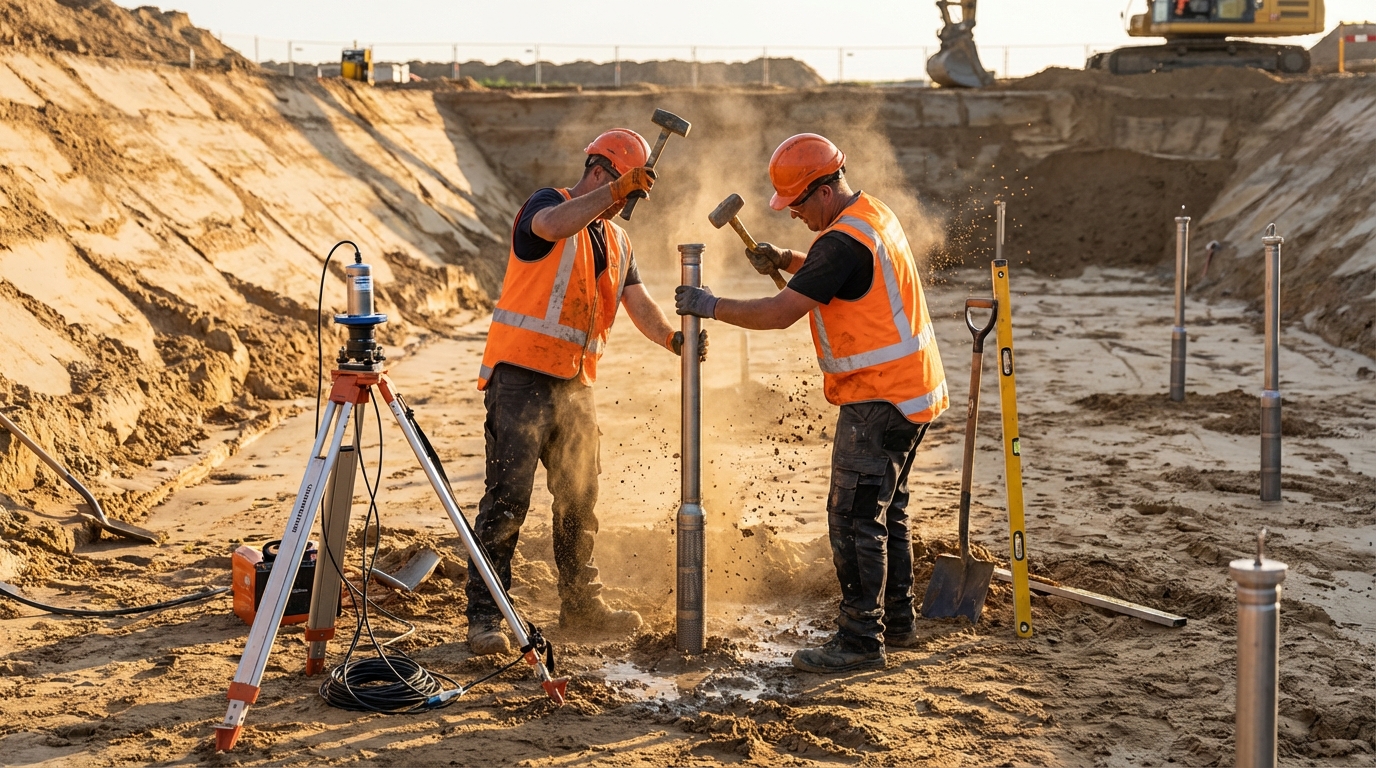

Пьезометры и датчики на объекте культурного наследия для контроля водопонижения.
«Оптимизация энергопотребления не только экономит средства, но и уменьшает шумовую нагрузку на исторические зоны.»
Специалист по гидротехнике МГСУ
В 2025 году внедрили ИИ-алгоритмы для предиктивного анализа, прогнозирующие пики подтопления по погодным данным Росгидромета. Это актуально для Поволжья, где весенние паводки поднимают уровень на 2–3 метра.
Экологические аспекты и очистка стоков
Откачиваемая вода часто содержит исторические загрязнители, как соли от старых фундаментов. Устанавливают модульные очистные станции с коалесцентными сепараторами и угольными фильтрами по нормам СП 2.1.5.3670-20. В проекте по Петропавловской крепости стоки очищали до 99% от взвесей перед сбросом в Неву. Биофильтры с микроорганизмами разлагают органику без химии, что важно для охраняемых экосистем.
Рециклинг воды используют для полива зеленых зон, снижая расход на 40%. Мониторят p H (6,5–8,5) и содержание железа не выше 0,3 мг/л, чтобы не навредить биоразнообразию.
Экономическая эффективность и финансирование проектов
Стоимость водопонижения на культурных объектах варьируется от 5 до 15 млн рублей на объект площадью 1000–5000 м². Капитальные затраты включают бурение (30%), оборудование (40%) и монтаж (20%). Эксплуатация добавляет 10–20% ежегодно. В сравнении с полным демонтажом и перестройкой экономия достигает 60–70%, как показывают расчеты для Новгородского кремля.
«Инвестиции в водопонижение окупаются за 3–5 лет за счет сохранения объекта и снижения аварийных расходов.»
Экспертный совет по реставрации при Минкульте РФ
Финансирование обеспечивают федеральные программы: «Сохранение культурного наследия (1,2 трлн рублей в 2026 году) и гранты Фонда президентских программ. Региональные бюджеты, как в Татарстане, покрывают до 70% для местных памятников. Частные инвесторы участвуют через концессии, получая налоговые льготы по 44-ФЗ.
| Тип оборудования | Стоимость, руб./м³/сутки | Энергоэффективность, кВт·ч/м³ | Срок службы, годы | Применение (примеры) |
|---|---|---|---|---|
| Иглофильтры | 150–250 | 0,5–0,8 | 10–15 | Храмы Москвы, усадьбы Подмосковья |
| Глубинные скважины | 200–350 | 0,7–1,2 | 15–20 | Кремли Казани, Новгорода |
| Горизонтальный дренаж | 100–200 | 0,3–0,6 | 20–25 | Крепости Балтики, Петропавловка |
| Геотермальные насосы | 250–400 | 0,2–0,4 | 25–30 | Кижи, Соловки |
Таблица иллюстрирует выбор по критериям окупаемости. Горизонтальный дренаж лидирует в долгосрочных проектах благодаря низким эксплуатационным расходам. ROI рассчитывают по NPV с дисконтом 8%, подтверждая выгодность.
Риски и меры предотвращения
Основные риски — неравномерное осушение, приводящее к трещинам в кладке, и обратный приток после отключения. Предотвращают моделированием в PLAXIS 3D, учитывающим анизотропию грунта. Страхование по полисам Росгосстрах покрывает до 100 млн рублей ущерба. В случае форс-мажора, как засуха 2025 года, вводят подпитку скважин.
- Юридические: согласование с Минприроды и ЮНЕСКО для Всемирного наследия.
- Технические: резервные насосы на 50% мощности.
- Социальные: информирование местных сообществ через публичные слушания.
Успешные кейсы демонстрируют нулевые инциденты при комплексном подходе, продлевая жизнь памятникам на десятилетия.
Перспективы развития технологий водопонижения
В 2026 году ожидается внедрение нанофильтров на основе графена для повышения коэффициента фильтрации в 5 раз. Российские разработки Института физики им. Лебедева интегрируют в системы для северных памятников. Беспилотные дроны с лидарами проводят инспекцию недоступных зон, снижая затраты на 30%. Гибридные системы с солнечными панелями обеспечат автономность в отдаленных районах, как на островах Кижи.
«Будущие технологии минимизируют вмешательство, сохраняя аутентичность объектов.»
Прогноз Росреставрации на 2026–2030
Интеграция с цифровыми двойниками позволит симулировать сценарии на 10 лет вперед, предотвращая деградацию. Государственная программа до 2030 года выделит 500 млрд рублей на инновации в гидрозащите наследия.
Как выбрать метод водопонижения для конкретного памятника?
Выбор зависит от типа грунта, глубины водоносного горизонта и конструктивных особенностей объекта. Для песчаных почв подходят иглофильтры, для глинистых — глубокие скважины. Проводят геофизические изыскания и моделирование. Рекомендуется консультация с сертифицированными специалистами по нормам СП 47.13330.2016.
Сколько времени занимает установка водопонижающей системы?
Монтаж занимает 7–30 дней в зависимости от масштаба. Бурение скважин — 3–10 дней, прокладка трубопроводов — 5–14 дней. Полный пусконаладочный период — до 2 недель с тестированием. В экстренных случаях применяют мобильные комплексы за 48 часов.
Влияет ли водопонижение на окружающую среду?
При правильной организации — минимально. Очистка стоков и контроль подпитки предотвращают просадку почвы. По нормам Сан Пи Н 2.1.7.1322-03 стоки сбрасывают после фильтрации. Экологический мониторинг обязателен для объектов в заповедниках.
Какие документы нужны для согласования работ?
Проектная документация, утвержденная экспертизой; разрешение от органов охраны наследия; экологическая оценка; договор с подрядчиком. Для федеральных объектов — согласование с Минкультуры и Росприроднадзором. Срок оформления — 1–3 месяца.
- Техническое задание.
- Акт геодезических съемок.
- Расчеты по гидрологии.
Как обеспечить долговременную работу системы?
Регулярное обслуживание: чистка фильтров раз в квартал, проверка насосов ежемесячно. Автоматизация с ИИ снижает риски сбоев. Резервные элементы и контракты на сервис продлевают срок службы до 25 лет. Ежегодный аудит по данным мониторинга.
Можно ли комбинировать водопонижение с другими методами защиты?
Да, оптимально сочетать с гидроизоляцией и дренажом. Например, поверхностный дренаж + скважины для комплексной защиты. В реставрации Эрмитажа применили инъекции полимеров после водопонижения, усилив эффект на 50%.
Итог
Водопонижение стало ключевым методом сохранения культурных памятников России, эффективно решая проблему подтопления фундаментов в Кремлях, монастырях и усадьбах. Технологии от иглофильтров до инновационных наносистем обеспечивают экономию до 70%, минимальное вмешательство и долговечность объектов на десятилетия, подтвержденную кейсами Кижей, Новгорода и Москвы.
Для собственников и реставраторов советуем начинать с геофизических изысканий и моделирования, выбирать оборудование по таблице эффективности, привлекать гранты Минкульта и обеспечивать автоматизированный мониторинг. Это минимизирует риски и максимизирует ROI.
Не ждите разрушения — защитите наследие сегодня! Обратитесь к сертифицированным специалистам за аудитом и проектом. Сохраним историю для поколений — действуйте сейчас!
