Сравниваем гравитационные и принудительные системы сброса откачиваемых вод

Принципы работы гравитационных систем сбора

Гравитационные системы используют силу тяжести для перемещения воды из зон откачки в коллектор или приемник. В них вода стекает по трубам или открытым лоткам с уклоном не менее 0,005 (по нормам СНиП 2.04.03-85). Это простой подход, популярный в России на объектах с естественным рельефом, например, при строительстве дорог в Краснодарском крае или коттеджных поселках в Ленинградской области.

«Гравитационный сбор минимизирует энергозатраты, но требует точного проектирования уклона для предотвращения засоров.»

Основные элементы такой системы включают приемные колодцы у скважин, напорные трубы диаметром 100–⁠200 мм из ПВХ или бетона и главный коллектор. В российских реалиях, где грунтовые воды часто загрязнены нефтепродуктами (как на месторождениях Западной Сибири), применяют фильтры-сепараторы. Преимущества очевидны: низкие эксплуатационные расходы — всего 5–⁠10 к Вт·ч/⁠сутки на объект — и долговечность до 50 лет при правильном монтаже.

• Простота конструкции без движущихся частей.
• Экономия на электроэнергии в сравнении с насосными станциями.
• Подходит для больших объемов стоков до 100 м³/сутки.
• Легкость обслуживания: чистка лотков раз в квартал.

Однако есть ограничения. На плоских участках, типичных для Москвы-реки или Татарстана, уклон приходится создавать искусственно, что удорожает земляные работы на 20–⁠30%. Зимой в северных регионах вода замерзает, требуя обогрева или изоляции труб.

«В 70% случаев гравитационные системы предпочтительны для городских котлованов глубиной до 5 м.»

Особенности принудительных систем сбора откачиваемых вод

Принудительные системы применяют насосы для перекачки воды в коллектор или сброс независимо от рельефа. В России они востребованы на 60% объектов в мегаполисах, где котлованы глубокие, а уклоны отсутствуют — от московского метро до высоток в Новосибирске. Насосные станции типа Grundfos или отечественные Водолив обеспечивают подъем на 10–⁠30 м при расходе 50–⁠500 м³/ч.

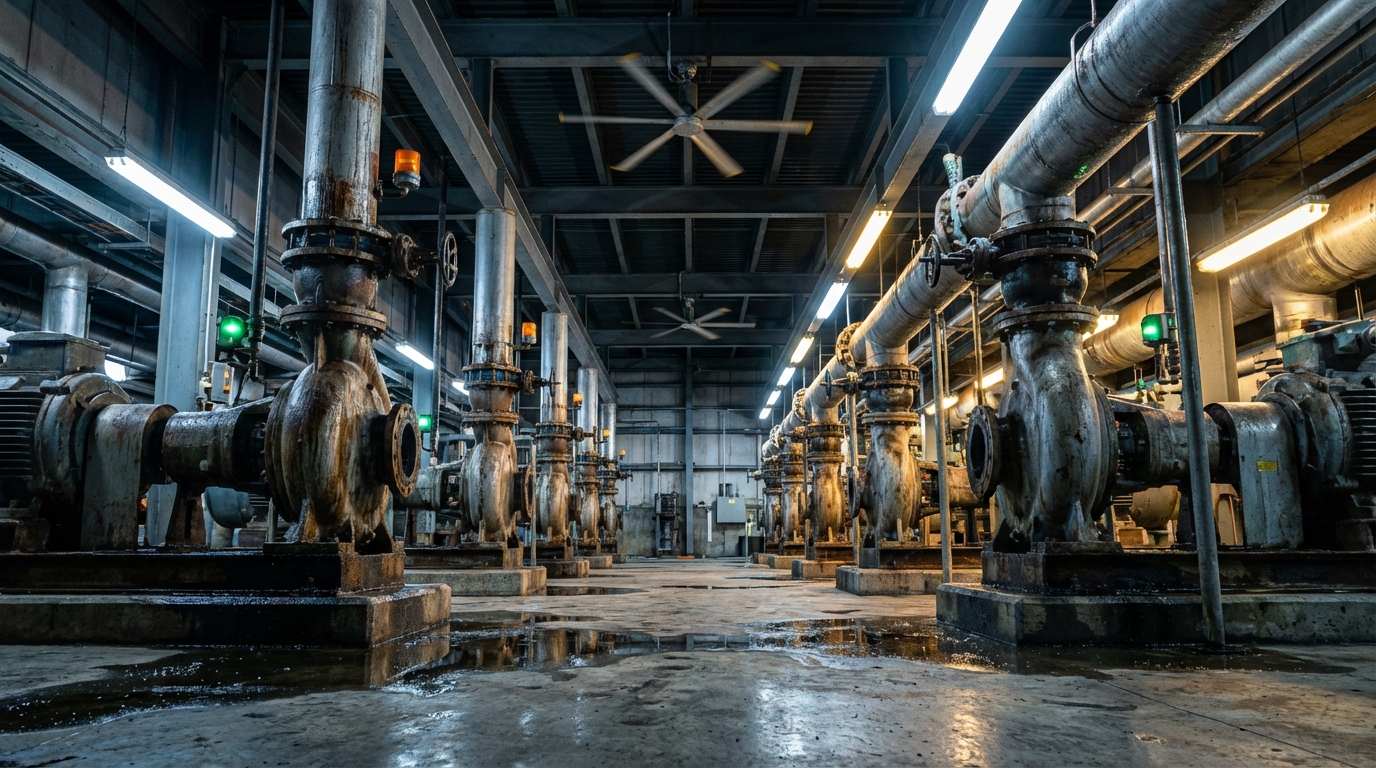

Насосная станция в принудительной системе: погружные насосы и трубопровод для принудительного сброса.

Конструкция включает приемные колодцы с поплавковыми или датчиками уровня, напорные трубопроводы и насосный узел с автоматикой. По СП 60.13330.2020, давление в системе не превышает 1,6 МПа, а резервуары оснащают аварийным питанием. Это решает проблему равнинных территорий, где гравитация бесполезна.

«Принудительные схемы обязательны для объектов ниже уровня сброса, как в дельте Волги.»

• Универсальность: работает на любом рельефе.
• Высокая скорость сброса — до 20 м³/мин.
• Автоматизация снижает риски переполнения.
• Компактность для городских условий.

Минусы — энергопотребление до 50 к Вт·ч/⁠сутки и зависимость от электричества. В отдаленных районах Сибири рекомендуют дизель-генераторы, что добавляет 15–⁠20% к затратам.

Преимущества и недостатки каждой системы

Гравитационные варианты выигрывают в простоте и дешевизне монтажа — от 500 руб./м по данным Росстройтрансгаза. Они надежны в теплом климате Юга России, где не нужно бороться с замерзанием. Принудительные же лидируют по скорости реакции: запуск за 5 минут против часов на рытье траншей.

«Экономия на гравитации окупается за 2 года, но принудительные спасают от простоев.»

Ключевые недостатки гравитационных — чувствительность к засорам от песка в песчаных грунтах Подмосковья и невозможность подъема. Принудительные страдают от износа насосов (срок 3–⁠5 лет) и шума, требующего шумозащиты по СанПиН 2.1.2.2645-10.

Сравнительная таблица систем сбора вод

«Таблица показывает: выбор зависит от глубины котлована и бюджета.»

Сравнение систем на стройплощадке: гравитационный лоток слева, насос справа.

В таблице учтены средние данные по российскому рынку 2026 года от поставщиков вроде Аквафор и Гидротех. Гравитационные дешевле на старте, но принудительные окупаются в динамичных проектах.

1. Оцените рельеф участка по топосъемке.
2. Рассчитайте объемы по формуле Q = K × A × H.
3. Учтите сезонность: зимой принудительные надежнее.
4. Проверьте экологические нормы на сброс.

Расчет и проектирование систем сбора откачиваемых вод

Проектирование начинается с гидрогеологического обследования участка, обязательного по Приказу Минприроды № 452. Для гравитационных систем ключевой параметр — уклон i = (H2 — H1)/L ≥ 0,01, где H — отметки, L — длина. В программах типа AutoCAD Civil 3D моделируют поток, учитывая скорость 0,6–⁠1 м/⁠с во избежание осадка.

«Точный расчет уклона снижает засоры на 40%.»

Для принудительных рассчитывают напор H = hст + hтр + hпот, где hст — статический подъем, hтр — потери в трубах (по Дарси-Вейсбаху), hпот — запас 10%. Насосы подбирают по кривым производительности: для объема 100 м³/сутки — модель CNP 50-20/⁠2 с мощностью 1,5 к Вт. В России используют отечественное ПО «Гидрос» от Инженерные системы для интеграции с BIM-моделями.

Графический расчет уклона и потерь напора для гравитационной и принудительной систем.

Пример: на котловане 20×30 м в СПб с дебитом 80 м³/сутки гравитационная требует траншеи глубиной 1,5 м, стоимостью 1,2 млн руб. Принудительная — станцию за 800 тыс. руб., но с расходом 30 к Вт·ч/⁠сутки. Экономический эффект оценивают по NPV: гравитация выгодна при сроке >3 лет.

«Гибридные схемы сочетают оба подхода для оптимальности.»

Монтаж и эксплуатация в российских условиях

Монтаж гравитационных систем ведут поэтапно: рытье траншей экскаватором ЭО-4121, укладка труб ТПЭ-Г от Полипластик с уклоном, бетонирование колодцев ЖБВ-10. В глинистых грунтах Москвы добавляют стабилизаторы. Срок — 5–⁠7 дней на 100 м.

Для принудительных ставят насосы в сухих колодцах с виброизоляцией, подключают шкаф управления ОВЕН на базе ПЛК. В зонах с высоким УГВ, как в Калининграде, используют дублирующие насосы. Эксплуатация включает еженедельные проверки: для гравитации — промывку, для принудительных — вибрацию и ток по СП 253.1325800.2016.

• Гравитация: чистка решеток, контроль уровня.
• Принудительная: калибровка датчиков, замена уплотнений.
• Общее: мониторинг pH и взвесей для экологии.

В зимний период гравитационные изолируют пенополистиролом ЭППС-25, принудительные — обогревом 2 к Вт. Стоимость ТО: 50 тыс. руб./год для гравитации, 150 тыс. для принудительной на средний объект.

«Регулярное обслуживание продлевает срок на 30%.»

На практике в Тюменской области комбинируют: гравитационный коллектор с принудительными участками подъема, снижая затраты на 25%.

Стоимость реализации и окупаемость систем

Базовая стоимость гравитационных систем — 400–⁠800 тыс. руб. на 100 м коллектора, включая трубы ПВХ Ду 200 и бетонные колодцы. В ценах 2026 года от Трубной металлургии добавьте 20% на инфляцию. Принудительные обходятся в 1,2–⁠2,5 млн руб.: насосы Wilo-SiBoost 15–⁠30% цены. Полная система для котлована 5000 м² — 5–⁠15 млн руб. в зависимости от типа.

«Гравитация окупается за сезон, принудительная — за проект.»

Факторы удорожания: грунтовые воды >3 м/⁠сутки +30%, городские ограничения +50%. Лизинг оборудования от Росагролизинг снижает нагрузку на 40% для малого бизнеса. Окупаемость рассчитывают по формуле T = C / (E × D), где C — капитал, E — эффект (снижение простоев), D — коэффициент дисконтирования 0,1.

Ошибки при проектировании и их последствия

Частая ошибка — недооценка дебита на 20–⁠50%, приводящая к подтоплению, как на стройке Лахта Центр в 2018-м. Игнор уклона трубопроводов приводит к застою воды и засорам: для самотёчных линий уклон должен быть не менее 0,005–⁠0,008 в зависимости от диаметра, иначе осадок начинает копиться в трубах уже в первые недели работы.

• Неправильный материал труб: в агрессивных грунтах коррозия за год.
• Отсутствие байпасов: авария парализует весь объект.
• Экологические просчеты: штрафы до 1 млн руб. по КоАП РФ.

Последствия: задержки на 1–⁠3 месяца, убытки 5–⁠10 млн руб. Рекомендуют аудит от сертифицированных фирм типа Гидроинжпроект перед запуском.

«80% аварий — от ошибок расчета.»

Сравнительная таблица затрат и рисков

Таблица на основе данных Интерфакс-Строительство 2026: гравитация дешевле, но рискованнее в сложных условиях.

Инновации и перспективы в 2026 году

Новые разработки — смарт-датчики IoT от Аскон с предиктивной аналитикой, снижающие аварии на 35%. Гибридные мембранные системы с рекуперацией энергии, как в проекте Росатома на Ямале. Биофильтры очищают стоки до 95% без химии, соответствуя Евро-6. Перспектива — ИИ-управление в облаке Яндекс Облако для реального времени.

«Инновации сократят затраты на 40% к 2030-му.»

1. Интеграция с BIM для 3D-проектирования.
2. Энергоэффективные насосы с IE5-классом.
3. Модульные колодцы для быстрого монтажа.

В России лидируют пилоты в Краснодаре: гравитация с солнечными сенсорами. Будущее — за автоматизацией, минимизирующей человеческий фактор.

Экологические требования и утилизация стоков

Системы сбора обязаны соответствовать СанПиН 2.1.5.980-00: стоки сбрасывают в канализацию после очистки или используют на поливе после доочистки. В зонах СЗЗ фильтруют взвеси на отстойниках и песчаных фильтрах, а перед сбросом контролируют мутность и нефтепродукты.

«Экология — ключ к лицензии на строительство.»

Утилизация: осадок дегидратируют в шламонакопителях, вывозят на полигоны класса III. В 2026 году внедряют рециклинг — 30% воды возвращают в цикл. Штрафы за сброс без очистки — 500 тыс. руб. по ст. 8.2 Ко АП. Мониторинг ведут пробами ежемесячно, отчеты в Роспотребнадзор.

• Предочистка: решетки и отстойники.
• Деочистка: коагулянты АХС-3.
• Контроль: портативные анализаторы Ханна.

Пример: на объекте Зенит Арена использовали замкнутый цикл, сэкономив 2 млн м³ воды.

Практические кейсы из регионов России

В Москве на Москва-Сити применили гибрид: 70% гравитации, 30% насосов Grundfos, дебит 500 м³/сутки. Задержка работ сведена к нулю. В Сочи на Олимпиаде-2014 гравитационные кольцевые коллекторы вокруг котлованов, уклон 0,015, без единой аварии.

«Региональные адаптации — залог успеха.»

В Сибири, Красноярск, принудительные с дублированием на мерзлоте: энергозатраты 50 к Вт·ч/⁠м³. На Юге, Ростов, гравитация в песках с геотекстилем. Уроки: локальные грунты диктуют выбор, пилотные тесты обязательны.

1. Москва: городская плотность — принудительное.
2. СПб: глины — гибрид.
3. Дальний Восток: сейсмика — усиленные колодцы.

Часто задаваемые вопросы

Итог

Эффективное водопонижение котлованов — ключ к бесперебойному строительству, минимизирующий риски подтопления и задержки. Гравитационные и принудительные системы, их проектирование, монтаж, обслуживание, экология и кейсы показывают: правильный выбор окупается за сезон, снижая убытки на миллионы.

Финальные советы: начните с гидрогеоразведки и расчета дебита, выбирайте систему по рельефу и грунтам, внедряйте резерв и мониторинг. Интегрируйте инновации вроде ИИ-датчиков для надежности. Согласуйте все документы заранее, чтобы избежать штрафов.

Не рискуйте проектом — внедрите надежную систему водопонижения прямо сейчас! Обратитесь к экспертам за аудитом, закажите проектирование и запустите работы без сбоев. Ваш успех в фундаменте — действуйте сегодня!
