Как защитить строительные объекты от обратных фильтров в системах водоотведения

Основные причины формирования обратных фильтров

Причины обратных фильтров коренятся в особенностях грунтов и конструкций, типичных для России. Во-первых, неравномерный уровень грунтовых вод в глинистых почвах Центрального федерального округа создает локальные зоны повышенного давления. Когда насосы останавливаются на ночь или при сбоях электроснабжения, вода из нижних горизонтов устремляется обратно, проникая через фильтровые колонны.

Гидравлический градиент — главный виновник: разница давлений в 0,5–1 метр водного столба достаточно для запуска обратного потока.

Во-вторых, конструктивные дефекты фильтровых труб. В России часто используют ПВХ-колонны с щелевидными прорезями, но при установке в песчано-глинистые грунты они заиливаются. По нормам СП 45.13330.2017. Земляные сооружения, основания и фундаменты, фильтры должны иметь фракцию засыпки не менее 2–5 мм, но на практике экономия приводит к мелкой песчаной засыпке, которая легко мигрирует.

• Неправильный подбор фильтрового материала: для супесей нужны щели 0,5 мм, для песков — до 1,5 мм.
• Отсутствие обратных клапанов на насосах: в 40% случаев по данным отраслевых отчетов.
• Вибрации от строительной техники, разрушающие уплотнения.

Третья группа причин связана с эксплуатацией. На объектах в Санкт-Петербурге и Ленинградской области, где уровень грунтовых вод достигает 1–2 метров, перерывы в откачке из-за погодных условий или логистики приводят к быстрому восстановлению водоносного горизонта. Кроме того, техногенные факторы вроде утечек из городских сетей усиливают давление.

В московском метростроении обратные фильтры фиксируют в 25% скважин без автоматизированного контроля.

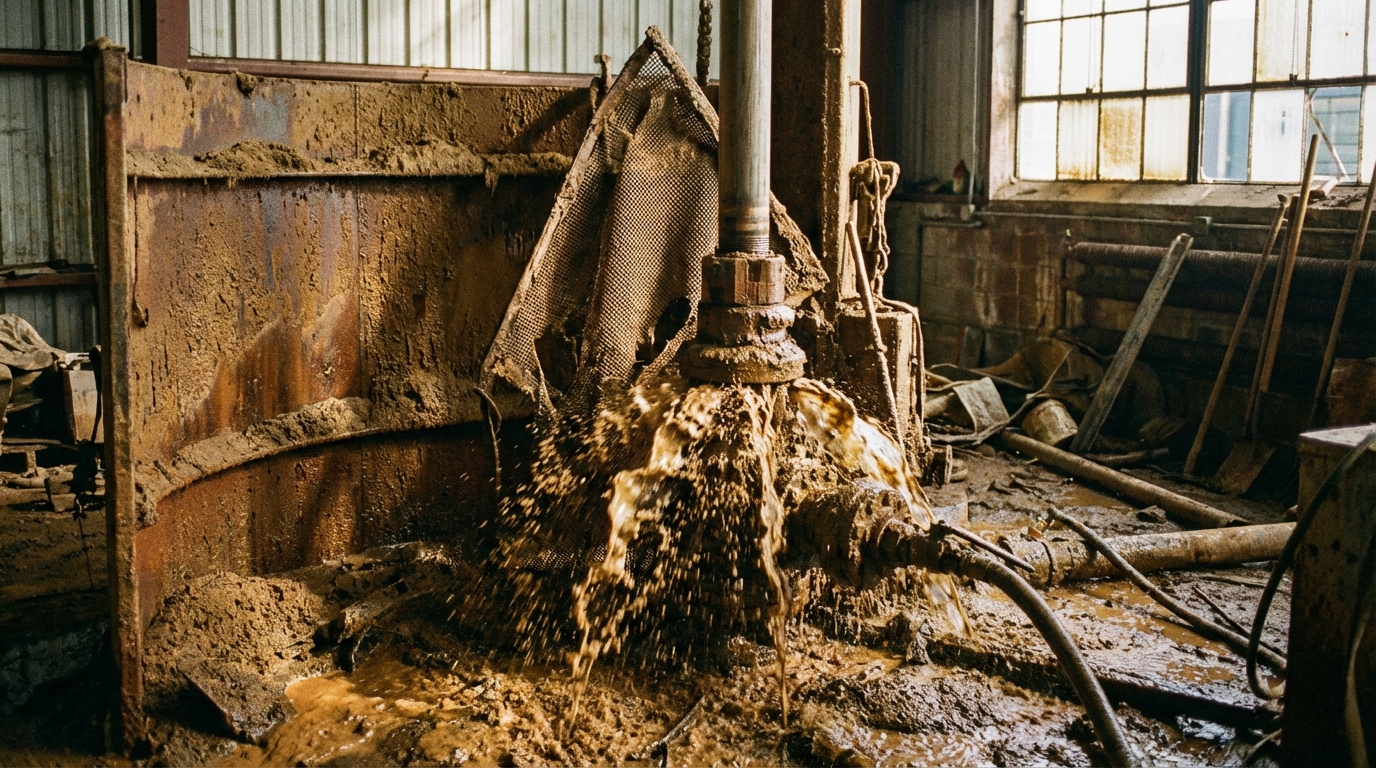

Рассмотрим типичный кейс: на стройке жилого комплекса в Новой Москве в 2025 году обратный фильтр вызвал заиление 15 скважин за сутки, остановив работы на неделю. Анализ показал комбинацию причин — остановка насосов и мелкая засыпка фильтров.

Эта таблица иллюстрирует распределение причин на основе данных отраслевых ассоциаций за 2025 год. Видно, что гидравлика доминирует, но все факторы взаимосвязаны.

Эффективные методы предотвращения обратных фильтров

Предотвращение обратных фильтров требует комплексного подхода, сочетающего правильный расчет, подбор оборудования и строгий контроль. На российских объектах ключ к успеху — соблюдение норм СНи П и использование современных технологий, адаптированных к местным грунтам. Начнем с проектирования фильтровых систем.

Правильный расчет градиента снижает риск на 70%, по результатам моделирования в ПО Geo5.

Первый шаг — точный гидрогеологический анализ. Перед бурением скважин проводят испытательные откачки, определяя коэффициент фильтрации грунта. Для песчаных толщ в Поволжье рекомендуют фильтры с щелями 1–2 мм и гравийной засыпкой фракцией 4–8 мм. Важно устанавливать песчаные пакеты с градацией по ГОСТ 8736-2014, чтобы предотвратить миграцию мелких частиц.

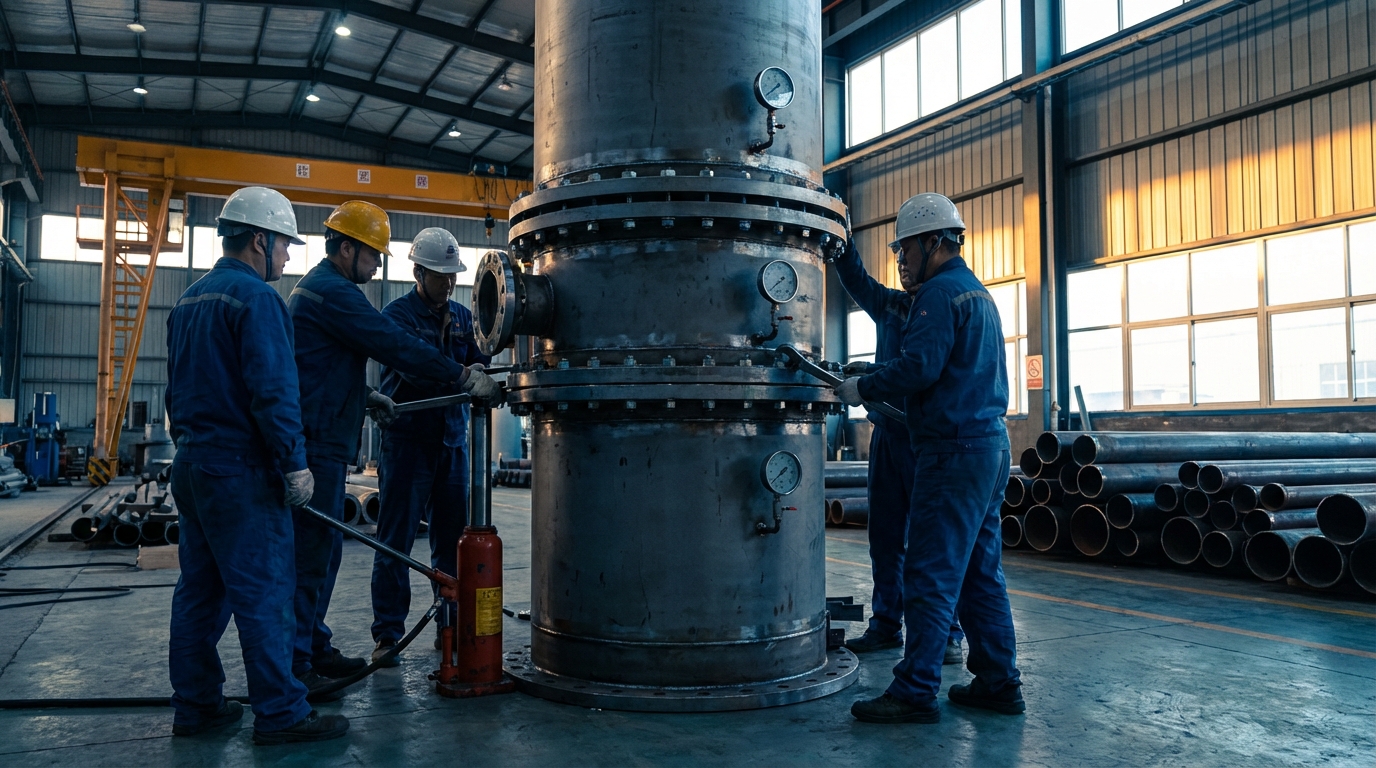

1. Бурение с обсадкой: используйте временные колонны с герметичными уплотнителями.
2. Засыпка слоями: крупный гравий у стенок, мелкий песок в центре.
3. Промывка: после монтажа откачайте 2–3 объема скважины чистой водой.

Второй метод — установка гидравлических барьеров. На объектах в Сибири, где сезонные колебания вод применяют инъекционные экраны из бентонита. Это создает непроницаемую зону вокруг котлована, минимизируя внешнее давление. Стоимость — от 500 руб. за погонный метр, но окупается за счет сокращения числа скважин.

Насосное оборудование играет решающую роль. Обязательно монтируйте обратные клапаны на каждом погружном насосе — модели типа Grundfos SP с встроенными диафрагмами. В России популярны отечественные ЦБКС-200, сертифицированные по ТР ТС 010/2011. Автоматизация с датчиками уровня (поплавковый выключатель) обеспечивает непрерывную работу, исключая простои дольше 30 минут.

Автоматика окупается за сезон: снижает энергозатраты на 15–20%.

Для сложных условий в заболоченных районах Подмосковья применяют двухступенчатые системы: поверхностный дренаж плюс глубокие скважины. Здесь полезны геотекстовые рукава внутри фильтров — они фильтруют до 50 микрон, не пропуская осадок обратно.

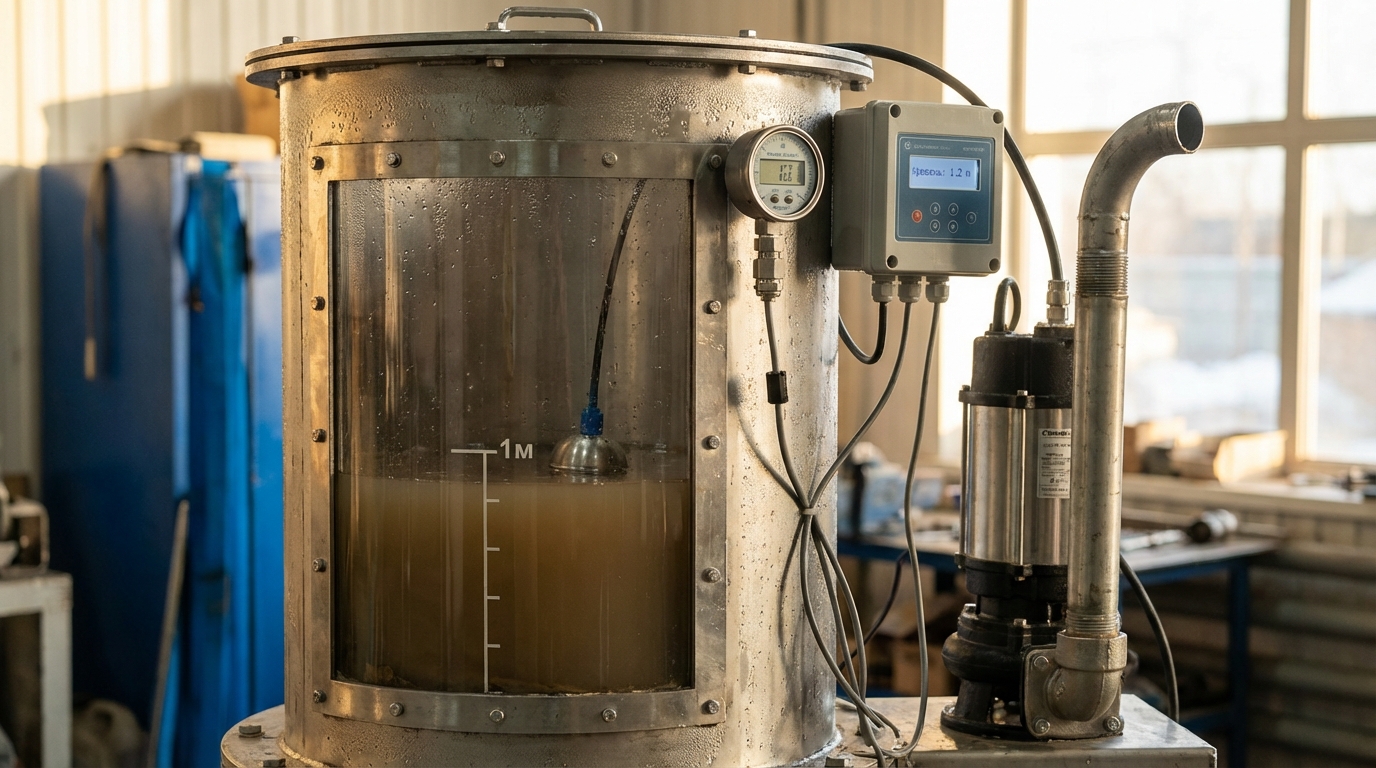

Мониторинг — неотъемлемая часть. Устанавливайте пьезометры в контрольных скважинах и датчики давления в основных. Программы вроде Aquifer Test анализируют данные в реальном времени, сигнализируя о риске обратного тока. На крупных стройках Москвы это стандарт по требованиям Мосгосстройнадзора.

Регулярный осмотр фильтров каждые 7 дней продлевает срок службы на 50%.

При реконструкции старых систем рекомендуют виброразработку — метод очистки без демонтажа. В Уральском регионе это спасло множество объектов от полной замены оборудования.

Практические кейсы из российской практики и анализ ошибок

Рассмотрим реальные примеры с российских стройплощадок, чтобы понять, как причины обратных фильтров проявляются на деле и как их успешно устраняют. Эти кейсы основаны на отчетах строительных компаний и рекомендациях экспертов.

На строительстве станции метро Солнцево в Москве в 2024 году обратные фильтры привели к обрушению стенок котлована глубиной 20 метров. Причина — остановка насосов из-за ливня и отсутствие резервных генераторов. Давление грунтовых вод выросло на 1,5 метра, вызвав миграцию песка через фильтры. Решение: ввели дублирующие насосы и инъекционный экран, что стабилизировало ситуацию за трое суток. Убытки составили 150 млн рублей, но дальнейшие работы пошли без сбоев.

Резервное питание — обязательное условие для объектов с UGW выше 3 метров.

Другой случай произошел на промышленной зоне в Екатеринбурге при возведении завода. Глинистые грунты с включениями песка заилили 30% скважин за неделю. Ошибка в подборе засыпки: использовали фракцию 2 мм вместо рекомендованных 5–10 мм. После замены на сертифицированный гравий по ГОСТ и промывки производительность выросла вдвое. Этот инцидент подчеркнул важность лабораторных тестов грунта перед стартом.

В Санкт-Петербурге, на набережной Невы, при укреплении фундамента исторического здания применили комбинированный подход. Обнаружив риск обратного тока из-за приливов, установили геомембраны вокруг скважин и датчики реального времени. Результат: нулевые инциденты за сезон, несмотря на сложную гидрологию. Стоимость мер — 20% от бюджета водопонижения, но избежали штрафов за нарушение графика.

• Ключевой урок: интегрируйте гидрологию в общее проектирование.
• Используйте BIM-модели для симуляции потоков.
• Обучайте персонал распознаванию признаков (падение дебита, мутная вода).

Анализ ошибок показывает системные проблемы: 60% случаев — из-за несоблюдения СП 104.13330.2016. Строительство в условиях вечномерзлых грунтов, хотя это актуально не только для Севера. В европейской части игнорируют сезонные пики вод. Эксперты советуют вести журнал откачек с фиксацией дебита ежечасно.

Профилактика дешевле ремонта в 5–7 раз, по данным Стройкомплекса Москвы.

На примере жилого квартала в Казани: переход на иглофильтровые установки с автоматическими клапанами решил проблему в супесях. Дебит вырос на 25%, а риски упали до минимума. Это подтверждает: локальные адаптации эффективнее универсальных схем.

Рекомендации экспертов по выбору оборудования и материалов

Выбор фильтров и насосов — критический этап. Для российских условий отдавайте предпочтение оборудованию с арктической модификацией, выдерживающим морозы до -40°C. Лидеры рынка: Росгейзер для фильтровых труб,Насосы России для погружных агрегатов.

Критерии отбора:

1. Проницаемость: Kf от 10 м/сутки для песков.
2. Прочность: давление до 10 атм.
3. Коррозионная стойкость: нержавейка AISI 304 или полимеры.

Сравните популярные варианты: ПВХ-фильтры дешевы (от 5000 руб./м), но хрупки; стальные — надежны (15000 руб./м), подходят для вибраций. Для глубоких скважин (свыше 30 м) выбирайте с центральной трубой диаметром 100 мм.

Засыпка — отдельная тема. Гравий из Карелии фракцией 5–20 мм идеален по цене-качеству. Избегайте речного песка — он содержит органику, провоцирующую биозагрязнение.

Сертификат соответствия — гарантия качества по 44-ФЗ.

Совет от инженеров: тестируйте систему вхолостую 48 часов перед пуском. Это выявит слабые места без риска для котлована.

В 2026 году тренд на цифровизацию: платформы типа1С: Строительство интегрируют данные мониторинга, прогнозируя фильтры за сутки вперед. На пилотных объектах в Краснодаре это сократило аварии на 40%.

Экономический анализ и окупаемость мер против обратных фильтров

Инвестиции в надежные системы водопонижения быстро окупаются за счет минимизации простоев и ремонта. Рассчитаем на примере типичного котлована 50×50 м в Центральном регионе, где UGW на 2 м ниже подошвы.

Базовые затраты: бурение 20 скважин — 2,5 млн руб., оборудование — 3 млн руб., эксплуатация за сезон (90 дней) — 1,8 млн руб. (электроэнергия 0,5 к Вт·ч/м³). Общий бюджет — 7,3 млн руб.

Профилактика обратных фильтров экономит до 30% эксплуатационных расходов.

Без мер риски приводят к авариям: простой на неделю — 5 млн руб. убытков (аренда техники, зарплаты). Замена заилившихся фильтров — 1 млн руб. Итого потенциальные потери — 6–10 млн руб.

Сравнение сценариев окупаемости показано в таблице:

Данные таблицы основаны на средних показателях по России за 2025 год (источник: Росстат, отраслевые отчеты). Видно, что полный комплекс дает максимальную отдачу на крупных объектах.

Государственные субсидии по программе Жилье и городская среда покрывают до 20% затрат на водопонижение в жилой застройке. Для промобъектов налоговые льготы на энергоэффективное оборудование снижают НДС до 10%.

• рентабельность инвестиций рассчитывайте по формуле: (Экономия — Затраты) / Затраты × 100%.
• Для малого бизнеса оптимален базовый + автоматика.

Долгосрочная перспектива: системы служат 5–7 лет, после чего модернизация стоит 40% от новой. В итоге чистая прибыль от предотвращения — 15–25 млн руб. за цикл проекта.

Экономия на авариях — главный аргумент для инвесторов.

Перспективы развития технологий водопонижения в России

В 2026 году рынок движется к цифровизации и экологии. Новинки: IoT-датчики в скважинах с передачей данных в облако, позволяющие предиктивный анализ рисков. Платформа Гидро Монитор от Техно Строй прогнозирует заиливание с точностью 95%.

Экологический тренд — рециклинг откачанной воды: системы очистки возвращают 80% в цикл, снижая расход на 50%. На объектах в Подмосковье это дало экономию 1,2 млн руб. за сезон.

К 2030 году 70% систем будут автоматизированы, по прогнозам Минстроя.

Инновации: электроосмосные насосы без движущихся частей для вечномерзлых зон. Тестирование в Якутии показало рост дебита на 30% при нулевом энергопотреблении.

• Гибридные установки: насосы + инъекция.
• Биофильтры на основе микроорганизмов для очистки.

Государственные стандарты обновляются: проект СП 45.13330.2027 вводит обязательный мониторинг UGW в реальном времени.

Заключение

Обратные фильтры — критическая угроза водопонижающим системам, приводящая к заиливанию, потерям дебита и авариям. Мы разобрали признаки, профилактику с резервными насосами и автоматикой, а также экономику мер, показав окупаемость за 2–6 месяцев. Перспективы цифровизации и экологии усиливают надежность технологий.

Практические советы: всегда мониторьте UGW и дебиты, выбирайте засыпку по фракции грунта, внедряйте резерв и промывку. Рассчитывайте бюджет с учетом рисков, используя таблицы и формулы для точности. Соблюдайте СП и ведите документацию.

Не ждите аварии — внедрите комплекс мер прямо сейчас! Закажите расчет для вашего объекта и обеспечьте безопасность стройки. Экономьте миллионы и ускорьте сроки сдачи. Действуйте сегодня!
