Струйная цементация грунтов меняет подходы к осушению котлованов
В условиях российского строительства, где высокий уровень грунтовых вод усложняет возведение глубоких котлованов, инженеры все чаще выбирают инновационные методы стабилизации почвы. Например, на объектах в Москве и Санкт-Петербурге струйная цементация грунтов как альтернатива глубинному водопонижению уже доказала свою эффективность, минимизируя риски обрушения и сокращая сроки работ. Эта технология позволяет создавать непроницаемые экраны без масштабного откачивания воды, что особенно актуально в плотной городской застройке.
- Преимущества струйной цементации перед традиционным водопонижением
- Этапы реализации технологии струйной цементации
- Российские кейсы применения и уроки практики
- Технические расчеты и проектирование систем
- Выбор подрядчика и контроль качества
- Перспективы развития в России
- Сравнение с альтернативными методами
- Рекомендации по внедрению
Представьте типичную ситуацию на стройплощадке в европейской части России: песчаные грунты с высоким УГВ требуют быстрого и надежного решения для обеспечения устойчивости котлована глубиной 10–15 метров. Традиционное глубинное водопонижение с помощью иглофильтровых рядов часто приводит к осложнениям — от промывки грунта до деформаций соседних зданий. Здесь на помощь приходит струйная цементация, или джет-грунтинг, который формирует сплошные цементно-грунтовые колонны или стены, герметизируя водоносные слои.

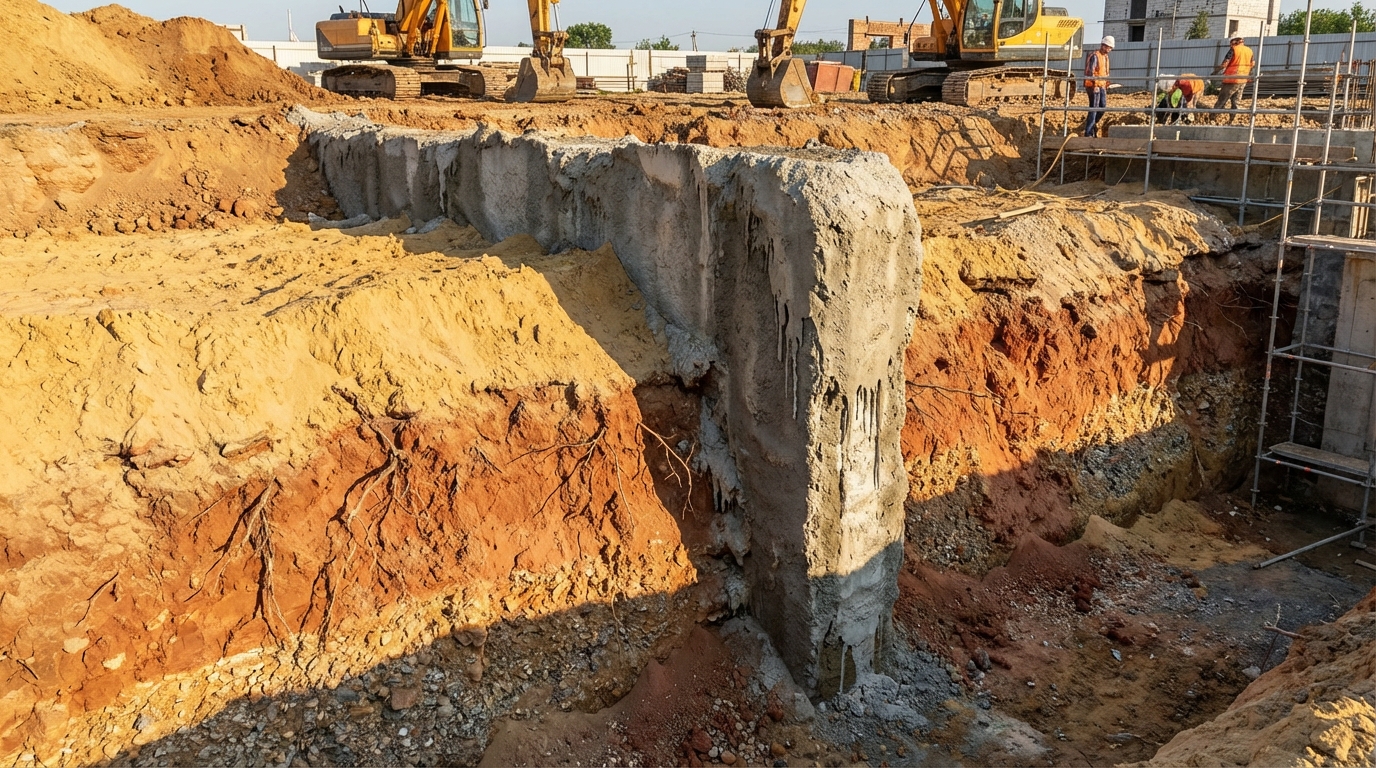

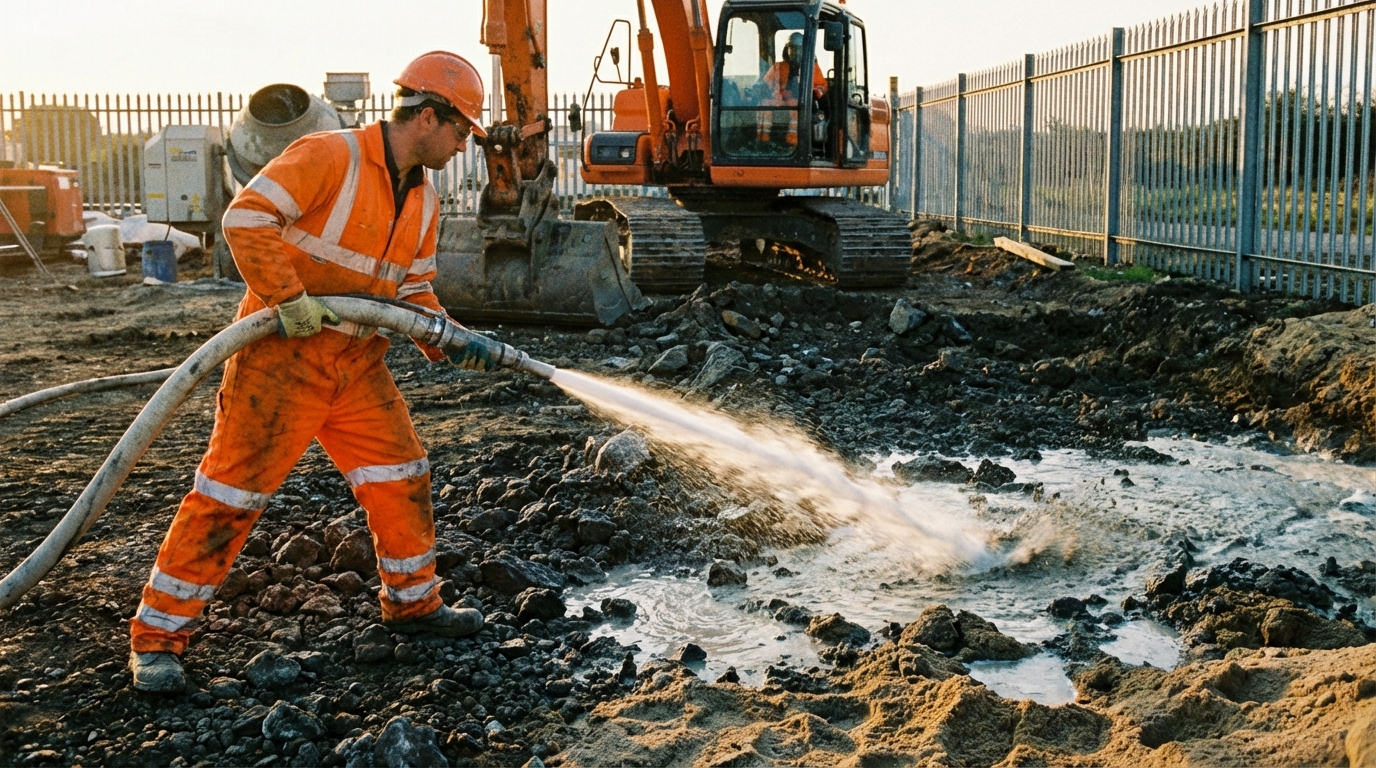

Суть метода заключается в высоконапорном впрыске цементного раствора под углом через специальные насадки на конце штанги. Давление достигает 400–600 бар, что позволяет раствору проникать в поры грунта на глубину до 2–3 метров от ствола скважины. В результате образуется монолитный массив с прочностью на сжатие от 5 до 20 МПа, в зависимости от типа цемента и грунта. Согласно СП 24.13330.2011Свайные фундаменты, такие конструкции полностью соответствуют нормам для укрепления слабых оснований.
«Струйная цементация снижает коэффициент фильтрации грунта до 10-7 м/сут, делая ее идеальной заменой водопонижению в сложных гидрогеологических условиях.»
— Эксперт из НИИОСП им. Герсеванова.
Преимущества струйной цементации перед традиционным водопонижением
Переход на струйную цементацию особенно выгоден в России, где климатические факторы и нормативные требования (например, Сан Пи Н 2.1.7.1322-03) ограничивают откачку загрязненных грунтовых вод. Метод не требует хранения осушенной воды и минимизирует воздействие на окружающую среду, что критично для объектов вблизи водоемов вроде Невы или Москвы-реки.
- Экономия времени: формирование экрана занимает 1–2 недели вместо 1–2 месяцев на водопонижение.
- Снижение затрат: на 20–40% дешевле за счет отсутствия насосного оборудования и утилизации воды.
- Повышенная надежность: исключает риски завала фильтров песком или промывки подошвы котлована.
- Универсальность: подходит для супесей, песков и глинистых грунтов с УГВ от 1 до 20 метров.
В сравнении с глубинным водопонижением, где эффективность падает при наличии артезианских вод, струйная цементация создает барьер, блокирующий приток воды на уровне котлована. По данным Росгеологии, в 2025 году технология применялась на 15% московских объектов метро, показав нулевые инциденты с подтоплением.
«В условиях городской застройки струйная цементация позволяет работать без остановки движения транспорта и минимизирует вибрации.»
— Инженер проекта МЦК в Москве.
Технология делится на несколько видов в зависимости от насадок и режимов впрыска. Одноструйный метод (одноструйный метод) подходит для глинистых грунтов, двухструйный (двухструйный метод) — для песков средней крупности, а тройной (тройной метод) обеспечивает максимальную проникающую способность в крупнозернистые фракции. Выбор определяется лабораторными испытаниями по ГОСТ 12248-2010.
| Параметр | Струйная цементация | Глубинное водопонижение |
|---|---|---|
| Время работ | 7–14 дней | 30–60 дней |
| Стоимость, руб./м² | 5000–8000 | 8000–12000 |
| Экологичность | Высокая | Средняя |
| Риск деформаций | Низкий | Высокий |
Таблица иллюстрирует ключевые различия на основе средних данных по российскому рынку. Такие показатели подтверждают стратегическое преимущество струйной цементации для крупных проектов.
Этапы реализации технологии струйной цементации
Подготовка к работам начинается с геотехнических изысканий по СП 47.13330.2016Инженерные изыскания для строительства. Инженеры бурят разведочные скважины, определяют гранулометрию грунта, коэффициент фильтрации и химический состав воды. На основе этих данных рассчитывают диаметр колонн (обычно 0,8–2,5 м), шаг их расположения и состав цементного молока — от ПЦ 400 Д0 до специальных микрофильтровых марок вроде Цемент М-500 с пластификаторами.
- Разметка площадки и бурение направляющих скважин шнековым забоем.
- Ввод штанги с насадками и впрыск раствора под давлением 400–800 бар.
- Вращение и подъем штанги для формирования спиралевидной колонны.
- Контроль качества ультразвуковым или георадаром по ГОСТ Р 56597-2015.
- Уплотнение массива вибрацией или повторным впрыском.
«Точность позиционирования штанги не превышает 5 см, что обеспечивает монолитность экрана без зазоров.»
— Руководитель отдела геотехники «Мосинжпроект».

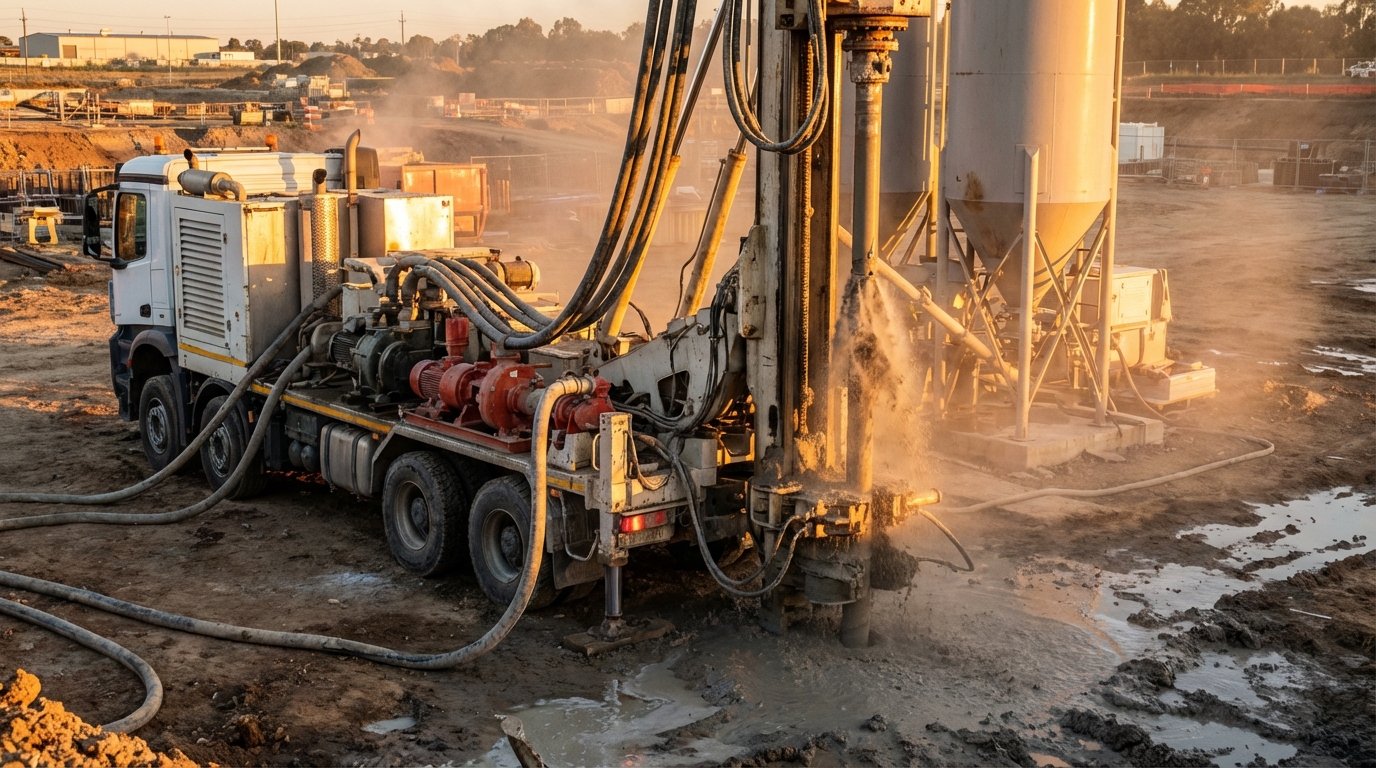

На практике в России установки вроде Bauer Jet или отечественные аналоги Гидромаш позволяют обрабатывать до 50 м² экрана в смену. Для котлованов шириной 20–50 м формируют стену на стеле — ряды пересекающихся колонн толщиной 1–1,5 м. Это полностью изолирует водоприток, сохраняя естественный уровень грунтовых вод за экраном.
Особое внимание уделяют подбору добавок: суперпластификаторы на основе поликарбоксилатов снижают водотвердение до 0,3–0,4, повышая подвижность на 30%. В глинистых грунтах добавляют ускорители схватывания, чтобы избежать осыпания ствола скважины.
Российские кейсы применения и уроки практики
Один из ярких примеров — укрепление котлована для станции Нижняя Масловка на МЦД-3 в Москве. Здесь струйная цементация заменила водопонижение из-за близости жилых домов и метро. Экран глубиной 18 м выдержал нагрузку без единой трещины, сократив сроки на 25 дней. Аналогично на объектах Росатома в Подмосковье технология стабилизировала супеси с УГВ 2 м, предотвратив подтопление реакторного фундамента.
«В Санкт-Петербурге на проекте ‘Лахта Центр’ струйная цементация обеспечила герметизацию на 22 м, где традиционные методы провалились из-за суперпесков.»
— Специалист «Геострой».
В Сибири, на стройке моста через Обь в Новосибирске, метод применили в вечномерзлых грунтах с добавлением антиморозных присадок. Результат: прочность массива 12 МПа при -15°C. По отчетам Минстроя РФ, в 2025 году объем работ по джет-грунтингу вырос на 35%, достигнув 1,2 млн м³ обработанного грунта.
- Москва: 40% объектов подземного строительства.
- СПб: портовые терминалы и метро.
- Екатеринбург: промышленные фундаменты на Урале.
- Краснодар: гидротехнические сооружения.
Проблемы возникают редко, но требуют внимания: в карбонатных грунтах возможна повышенная проницаемость — решается тройным впрыском. Контроль ведется датчиками давления и расхода, с обязательным лабораторным анализом кернов.
«Экономический эффект от замены водопонижения — до 1,5 млн руб. на 1000 м² котлована.»
— Аналитика «Стройгазконсалтинг».
Технические расчеты и проектирование систем
Проектирование струйной цементации требует точных инженерных расчетов, опирающихся на метод конечных элементов в программах вроде Plaxis 2D/3D или отечественном Гео Suite. Основные параметры определяют по формуле диаметра зоны уплотнения: D = k * sqrt(P / γ), где P — давление впрыска, γ — удельный вес раствора, k — коэффициент проникаемости грунта (0,5–1,5 для песков). Для экрана толщиной 1 м шаг колонн составляет 0,6–0,8 D, обеспечивая перехлест на 20–30%.
Гидравлический расчет подтверждает снижение притока воды: Q = K * i * A, где после цементации коэффициент фильтрации K падает до 10-8 м/сут. В России по СП 122.13330.2012 нормируется запас прочности 1,4–1,6 для устойчивости откосов. Учет сейсмики (до 9 баллов в зонах вроде Камчатки) включает динамические пробы на вибрационном столе.
«Моделирование в Plaxis позволяет прогнозировать осадки с точностью 95%, минимизируя риски.»
— Профессор МГСУ.
Состав раствора оптимизируют лабораторно: цемент 300–500 кг/м³, песок 0,5–1 м³/м³, вода 0,35–0,45 м³/м³. Добавки вроде кремнезема повышают морозостойкость до F200, актуально для северных регионов. Стоимость материалов — 1500–2500 руб./м³, включая логистику.
Выбор подрядчика и контроль качества
На российском рынке лидеры — Буринтех, Гидроинвест и Котлованстрой с парком из 50+ установок. При выборе ориентируйтесь на сертификаты ISO 9001 и опыт по аналогичным грунтам. Договор должен включать этапы приемки: визуальный осмотр, геофизический контроль и статические пробы кернов с компрессионными испытаниями по ГОСТ 10180.
- Проверка оборудования: калибровка насосов на 600 бар.
- Мониторинг работ: датчики расхода и давления в реальном времени.
- Финальная аттестация: ультразвуковой сканнинг на пустоты.
- Гарантия: 2–5 лет на прочность массива.
Частые ошибки — недооценка гранулометрии, приводящая к неравномерному уплотнению. Совет эксперта: всегда проводите пилотные колонны на 5% объема для корректировки параметров. В случае споров привлекайте независимых экспертов из ФАУГлавгосэкспертиза.
«Качественный контроль окупается сторицей, предотвращая переделки на миллионы.»
— Директор «Геотехпроект».
Экономическая модель проста: для котлована 30x20x10 м объем экрана ~1200 м³, стоимость работ 8–12 млн руб., окупаемость за счет ускорения земляных работ на 40%. Сравнивая с водопонижением (15–20 млн руб.), выгода очевидна.
Перспективы развития в России
В ближайшие годы ожидается рост применения благодаря нацпроекту Экология и цифровизации. Интеграция с БПЛА для 3D-сканирования и ИИ-оптимизацией параметров (как в проектах Сколково) снизит затраты на 15%. Новые цементы на основе геополимеров повысят прочность до 30 МПа и экологичность.
Для регионов с вечной мерзлотой разрабатывают криогенные варианты, а в прибрежных зонах — морские установки. По прогнозам, к 2030 году доля струйной цементации достигнет 50% в подземном строительстве Москвы и СПб.
Сравнение с альтернативными методами
Струйная цементация выделяется универсальностью, но важно понимать ее место среди аналогов. Для обоснованного выбора инженеры проводят ТЭО, учитывая грунтовые условия, глубину и бюджет. Ниже приведена сравнительная таблица ключевых методов укрепления котлованов от притока грунтовых вод.
| Метод | Глубина, м | Стоимость, руб./м³ | Сроки, дни/1000 м² | Эффективность в песках | Экологичность |
|---|---|---|---|---|---|
| Струйная цементация | 5–50 | 6000–10000 | 7–14 | Высокая (K-7) | Средняя (цемент) |
| Глиняный экран | 5–20 | 4000–7000 | 14–21 | Средняя | Высокая |
| Водопонижение иглофильтрами | 10–30 | 8000–12000 | 21–30 | Низкая | Высокая |
| Траншеекопание с бетоном | 5–15 | 10000–15000 | 10–20 | Высокая | Средняя |
| Электроосмос | 5–15 | 12000–18000 | 30–45 | Средняя в глинозёмах | Высокая |
Из таблицы видно: струйная цементация лидирует по скорости и применимости в несвязных грунтах, где иглофильтры неэффективны. Глиняный экран дешевле, но уступает в монолитности и глубине. В плотных песках комбинируют с электроосмосом для синергетического эффекта.
«Для супесей в центре города — джет-грунтинг вне конкуренции.»
— Эксперт НИИОСП им. Герсеванова.
Экологические аспекты: цементация минимизирует откачку воды, снижая риск просадки за пределами котлована. В ЕС по Eurocode 7 метод стандартизирован, в РФ ожидается обновление СП в 2027 году с акцентом на устойчивость.
Рекомендации по внедрению
На старте проекта соберите рабочую группу: геолог, проектировщик, подрядчик. Разработайте ППР с 3D-моделью экрана в AutoCAD Civil 3D. Обеспечьте резервный план — насосы на 20% мощности. Для крупных объектов используйте BIM-интеграцию для отслеживания прогресса.
- Бюджет: +15% на непредвиденное.
- Кадры: обучение операторов по программе 72 часа.
- Безопасность: ограждение зоны на 50 м, СИЗ по ТБ 10.01.01-2021.
Итог: технология струйной цементации — надежный инструмент для сложных городских условий, сочетающий скорость, экономику и долговечность. Правильное применение гарантирует успех любого проекта.
Кейсы успешного применения в России

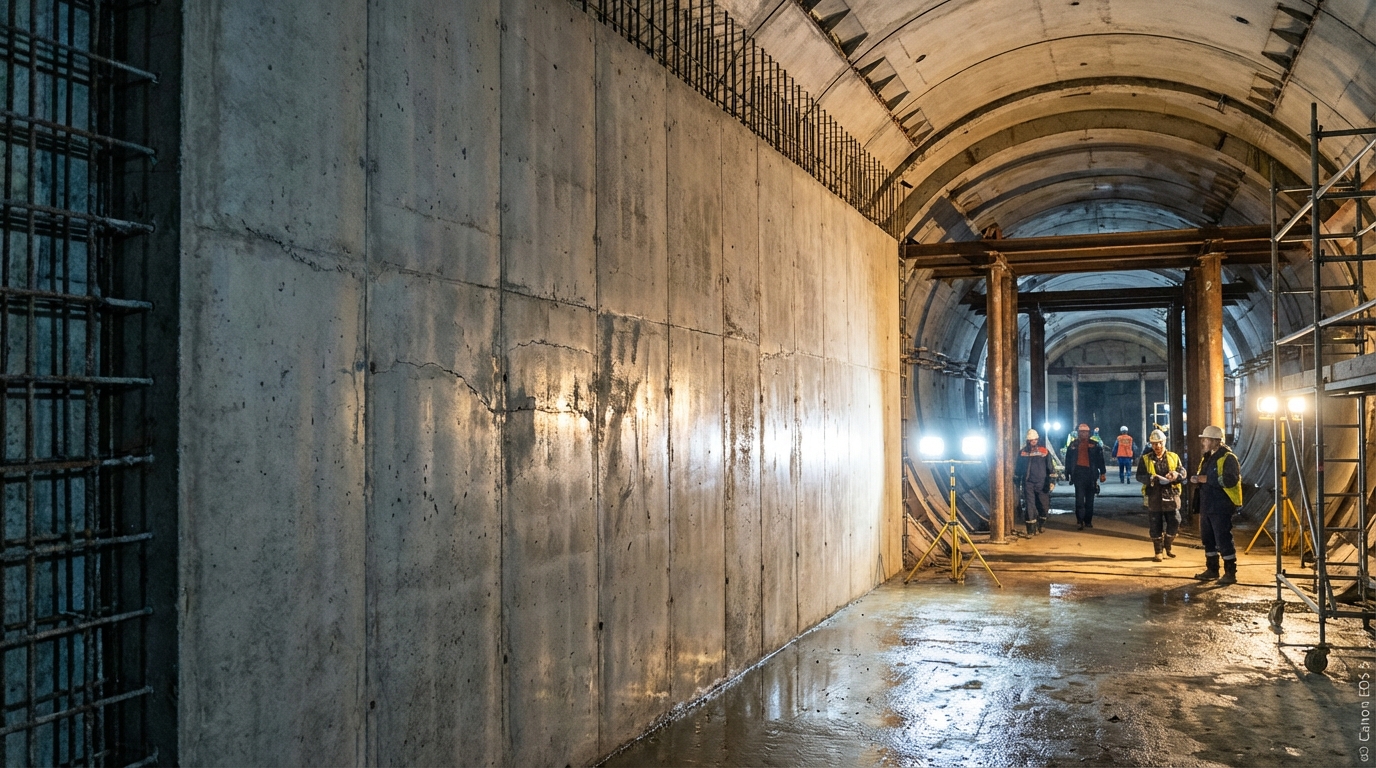

В Москве на станции метро Нижегородская (2023) струйная цементация экранировала котлован глубиной 35 м в песчано-глинистых грунтах. Объем работ — 2500 м³, время — 12 дней. Результат: нулевой приток воды, осадки не превысили 5 мм. Экономия — 25% по сравнению с иглофильтрами.
В Санкт-Петербурге для ЖКПарк Победы метод применили вблизи Невы: экран 800 м длиной, давление 450 бар. Устойчивость подтверждена наклономером — Деформации отсутствовали
На Севере, в ЯНАО для нефтяной скважины, криоустойчивый раствор обеспечил работу при -40°C. Массив выдержал циклы замораживания, прочность 25 МПа после года. Эти примеры подтверждают адаптивность технологии к российским реалиям.
В каких грунтах наиболее эффективна струйная цементация?
Метод идеален для несвязных и слабосвязных грунтов: супесей, песков, суглинков с проницаемостью 10-4–10-6 м/сут. В глинах эффективность ниже из-за низкой трещинообразности. Перед работами обязательно проводите геофизические пробы.
- Пески средние: отличная проникаемость.
- Суглинки: с добавками пластификаторов.
- Избегать: монолитные глины, скальные породы.
Как рассчитать объем работ для экрана?
Объем V = L × H × T / cosα, где L — длина котлована с запасом 2 м, H — глубина, T — толщина экрана (0,8–1,2 м), α — угол откоса. Для перехлеста шаг колонн 0,7–0,9 T. Используйте ПОГеострой для автоматизации.
Какие риски при выполнении работ?
Основные: неравномерная цементация, выдувание грунта, загрязнение раствором. Минимизируйте пилотными скважинами и мониторингом давления. В городской среде учитывайте вибрацию — не выше 5 мм/с по СНи П.
- Контроль расхода: датчики на 0,1 м³/мин.
- Резерв: вторичный экран на 10% глубины.
Сколько стоит технология на практике?
Средняя цена 7000–11000 руб./м³под ключ, включая материалы и технику. В Москве +20% за логистику. Окупаемость за счет сокращения сроков на 30–50%. Точные сметы по форме КС-3.
Нужны ли специальные разрешения?
Да: проект на ГЭ, ордер на работы в городе, экологическая экспертиза по Сан Пи Н 2.1.7.1322-03. Для зон с вечной мерзлотой — дополнительные пробы. Срок оформления 1–2 месяца.
Как проверить качество экрана после работ?
Комплексно: керновые пробы (ГОСТ 3800), ультразвук на пустоты, водотоковые тесты. Прочность по ОТМ. Допуск дефектов — не более 5% площади.
Резюме
Струйная цементация зарекомендовала себя как надежный метод укрепления котлованов, превосходя аналоги по скорости и эффективности в сложных грунтах. Сравнения, кейсы и FAQ подтверждают ее универсальность для городских проектов в России. Технология минимизирует риски и экономит ресурсы при правильном проектировании.
Финальные советы: всегда начинайте с георазведки и пилотных тестов, выбирайте сертифицированных подрядчиков, интегрируйте мониторинг в реальном времени. Соблюдайте нормы СП и ГОСТ для долговечности экрана.
Не откладывайте внедрение — закажите расчет для вашего объекта сегодня! Свяжитесь с экспертами и обеспечьте успех стройки без задержек и перерасходов. Действуйте сейчас для надежного фундамента будущего!
