Особенности технологии строительства водопонизительных скважин в неустойчивых водонасыщенных грунтах
В российском строительстве, особенно в регионах с высоким уровнем грунтовых вод вроде Северо-Запада и Центральной России, водопонизительные скважины становятся ключевым решением для осушения котлованов. По данным Росгидромета за последние годы, более 40% крупных объектов в этих зонах сталкиваются с неустойчивыми обводненными породами, где стандартные методы бурения приводят к обрушению стенок. Для эффективной работы рекомендуем ознакомиться с технологией строительства водопонизительных скважин в неустойчивых обводненных породах, которая минимизирует риски и ускоряет процесс.
- Геолого-технические условия и подготовка к бурению
- Этапы бурения и стабилизация ствола скважины
- Выбор оборудования и материалов для фильтрации
- Контроль качества и испытания скважин
- Современные инновации и оптимизация работ
- Экономическая эффективность и расчеты
- Экологические аспекты и меры безопасности
- Типичные ошибки и пути их устранения
Неустойчивые обводненные породы, такие как супеси, суглинки и глины с высоким содержанием воды, представляют серьезную проблему при возведении фундаментов, тоннелей и подземных сооружений. В этих условиях стенки скважины склонны к сползанию, что усложняет установку фильтров и обсадных труб. Технология строительства таких скважин ориентирована на стабилизацию грунта, предотвращение фильтрационной потери бурового раствора и обеспечение долговечности системы водопонижения. В России эта методика регулируется СП 45.13330.2017 «Земляные сооружения, основания и фундаменты», где акцент сделан на безопасность и экологичность.
Технология должна обеспечивать герметичность и устойчивость скважины на весь срок эксплуатации объекта.
Геолого-технические условия и подготовка к бурению
Перед началом работ проводят геологическое обследование участка в соответствии с ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями». В неустойчивых обводненных породах определяют ключевые параметры: коэффициент фильтрации (обычно 0,5–5 м/сутки), угол внутреннего трения (менее 15° для глин) и предел прочности на сжатие. Это позволяет выбрать оптимальный диаметр скважины — от 150 до 300 мм — и глубину погружения насоса.
Подготовка включает разметку точек бурения с шагом 3–10 м в зависимости от площади котлована. Для крупных объектов, таких как метро в Москве или мосты через Волгу, используют геофизические методы — электроразведку и сейсморазведку — для выявления зон нестабильности. Важно рассчитать дебиты скважин: средний показатель в супесях — 5–15 м³/час при напоре 10–20 м.
«Геологическая разведка снижает риски обрушения на 70%, по данным НИИОСП им. Герсевановa.»
- Анализ проб грунта на водопроницаемость.
- Определение уровня грунтовых вод с помощью пьезометров.
- Расчет радиуса зоны влияния одной скважины — до 15–20 м.
- Подбор бурового раствора на основе бентонита или полимеров.
В российскую практику вошли отечественные буровые установки типа УГБ-50В или БМШ-200, адаптированные для роторного бурения с промывкой. Они обеспечивают скорость проходки 10–20 м/час даже в глинистых массах.
Этапы бурения и стабилизация ствола скважины
Бурение водопонизительных скважин в неустойчивых обводненных породах ведут преимущественно роторным способом с циркуляцией бурового раствора. Этот метод создает гидростатическое давление, превышающее поровое, что предотвращает приток воды и осыпание стенок. Раствор на основе бентонита Буренит или отечественного аналога Глинобент имеет плотность 1,05–1,20 г/см³ и вязкость 35–50 с по Вискозиметру Марша.
Первый этап — спускно-подъемные операции с долотом PDC (поликристаллический алмаз) диаметром 200 мм. Проходка ведется с подачей раствора 40–60 л/мин при давлении 10–15 МПа. По мере углубления (каждые 5–10 м) проводят контроль формы ствола с помощью калибров. Если отклонение превышает 2%, применяют направленное бурение с гироскопом.

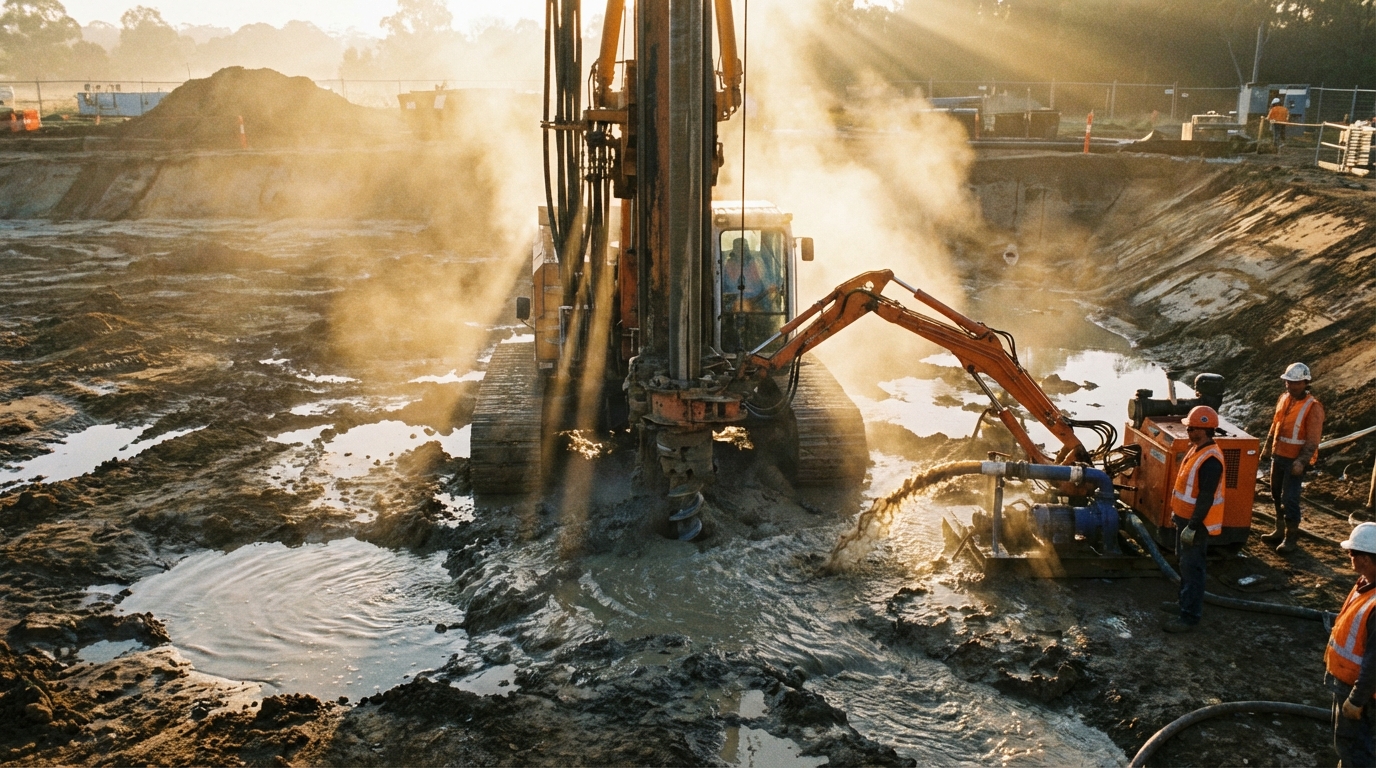

Буровая установка УГБ-50В в работе на объекте с неустойчивыми породами.
«Стабилизация раствора позволяет проходить до 100 м без обрушения в супесях.»
- Предварительная промывка ствола для удаления шлама.
- Спуск обсадной колонны из труб НКТ 114×6 мм из полиэтилена или стали 17Г1С.
- Установку перфорированного фильтра в продуктивном слое (перфорация 1–3 мм, открытость 20–30%).
- Гравийную засыпку анкерного слоя толщиной 1–2 м из фракции 2–5 мм.
В сложных условиях, таких как пучинистые суглинки на объектах в Санкт-Петербурге, используют тампонаж цементно-песчаным раствором с добавками Тампонаж-100. Это создает герметичный затрубный空间, исключая перетоки между горизонтами. После цементации выдерживают 24 часа для набора прочности 15 МПа.
Выбор оборудования и материалов для фильтрации
Обсадные трубы подбирают по СНиП 2.04.02-84* с учетом коррозионной агрессивности вод. Для пресных грунтовых вод подходят оцинкованные трубы ВТ 168×7, для минерализованных — полимерные ПНД с кольцевой жесткостью SN8. Фильтры изготавливают по ТУ 3664-002-00054642-2005 с щелевидной прорезью 0,2–0,5 мм для удержания песка размером 0,15 мм.
| Тип породы | Диаметр скважины, мм | Материал обсадки | Дебит, м³/ч |
|---|---|---|---|
| Супесь обводненная | 200 | ПНД SN8 | 10–15 |
| Суглинок неустойчивый | 250 | Сталь 17Г1С | 8–12 |
| Глина пучинистая | 300 | Цементный тампонаж | 5–10 |
«Правильный подбор фильтра увеличивает срок службы скважины до 20 лет.»
Насосное оборудование — погружные электронасосы ЭЦВ 8-25-110 от Грундфос или отечественные ВНТ-05 с производительностью 20 м³/ч. Они оснащены поплавковыми выключателями для автоматики. В 2026 году популярны системы с частотным регулированием от Danfoss для энергосбережения до 30%.

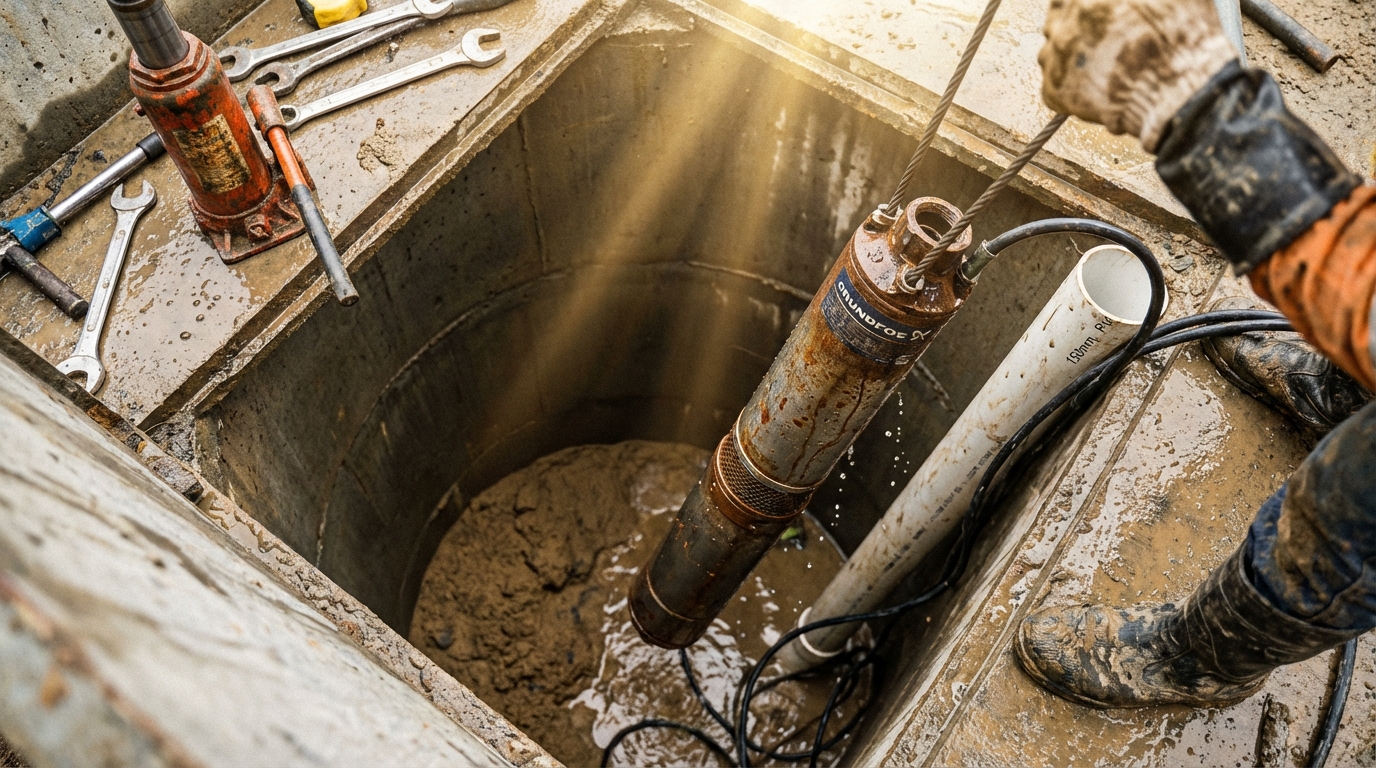

Сборка фильтрового элемента и погружного насоса в заводских условиях.
Контроль качества и испытания скважин
После сборки скважину подвергают гидравлическим испытаниям по методике РД 39-0147102-412-87 «Испытания водопонизительных скважин». Сначала проводят прокачку чистой водой со скоростью 1,5-кратной проектной для удаления воздуха и осадка. Затем измеряют статический уровень воды и проводят ступенчатую откачку с фиксацией дебита манометрами и расходомерами типа Барьер-ПРД.
Ключевой параметр — коэффициент водоотдачи, рассчитываемый как Q/s, где Q — дебит, s — депрессия. В неустойчивых породах он составляет 0,5–2 м³/ч на м депрессии. Если показатели ниже нормы, применяют форсированную регенерацию: закачку раствора с кислородными ингибиторами для восстановления проницаемости. Протокол испытаний фиксируют в паспорте скважины, обязательном для сдачи объекта.
«Испытания выявляют 90% дефектов до ввода в эксплуатацию.»
- Гидрогеологический контроль уровня в котловане (снижение на 2–4 м за сутки).
- Видеоскопию ствола камерой АКИ-1 для осмотра фильтра.
- Лабораторный анализ воды на песок (не более 5 мг/л).
- Проверку на утечки по давлению в затрубном пространстве.
На практике, при строительстве жилых комплексов в Подмосковье, такие тесты позволяют корректировать расположение скважин, избегаямертвых зон. Современные датчики IoT от Рус Гидро интегрируют данные в SCADA-системы для онлайн-мониторинга.
Проведение ступенчатой откачки с оборудованием для замера дебита и депрессии.
Современные инновации и оптимизация работ
В последние годы в России внедряют комбинированные технологии, такие как бурение с термоупрочнением грунта. Лазерное или микроволновое нагревание до 200°C связывает частицы супесей, повышая устойчивость на 50%. Это особенно актуально для вечномерзлых зон Сибири, где применяется на объектах Газпрома.
Полимерные стабилизаторы типа Полимерфлокулянт-ГС заменяют бентонит, снижая экологическую нагрузку и ускоряя очистку раствора. Биоразлагаемые добавки соответствуют Федеральному закону № 7-ФЗОб охране окружающей среды. Автоматизированные комплексы Бур Система-300 с GPS-навигацией сокращают время на скважину до 4–6 часов.
«Инновации позволяют экономить до 25% на оборудовании и работах.»
Для крупных проектов используют моделирование в ПОHydro Geo Mod или Modflow, прогнозирующее фронт понижения уровня. В Краснодарском крае, при осушении для олимпийских объектов, такая симуляция оптимизировала сеть из 150 скважин, обеспечив депрессию 5 м на 10 га.
Экономическая эффективность и расчеты
Стоимость строительства одной скважины в обводненных неустойчивых породах варьируется от 150 до 400 тыс. руб., в зависимости от глубины и сложности. Основные статьи расходов: аренда буровой установки (30–50 тыс. руб./сутки), материалы (обсадка и раствор — 40%), оплата бригады (20%). Экономия достигается за счет пакетного бурения — до 20 скважин подряд снижает логистику на 15%.
Окупаемость рассчитывают по формуле: T = C / (E × P), где C — капитальные затраты, E — эффект осушения в м³/сутки, P — цена м³ грунтовых вод (экономия на дренаже). Для котлована 5000 м² с депрессией 3 м окупаемость — 6–12 месяцев. В 2026 году субсидии по программе Комплексное развитие территорий покрывают до 30% затрат для муниципальных объектов.
«Инвестиции в водопонижение возвращаются за счет предотвращения простоев и демонтажа.»
| Метод | Стоимость, тыс. руб./скв. | Срок службы, лет | Энергоемкость, кВт·ч/м³ |
|---|---|---|---|
| Роторное бурение | 200–300 | 15–20 | 0,5–0,8 |
| С тампонажем | 250–350 | 20–25 | 0,4–0,6 |
| С термоупрочнением | 350–450 | 25–30 | 0,3–0,5 |
Сравнение показывает преимущество инновационных методов в долгосрочной перспективе. На примере строительства метро в Екатеринбурге 50 скважин с термообработкой сэкономили 12 млн руб. за счет меньшего количества ремонтов.
Экологические аспекты и меры безопасности
Работы по водопонижению регулирует СанПиН 2.1.7.1322-03. Обязательны рекультивация откачанной воды: очистка через песчано-угольные фильтры до норм ПДК (Fe
Мониторинг окружающей среды включает ежемесячный отбор проб на микроэлементы и контроль уровня в соседних водоемах (падение не более 0,5 м). В прибрежных зонах Балтики применяют барьеры из геотекстиля для предотвращения проседания грунтов. Безопасность бригады обеспечивают СИЗ, вентиляцию в котловане и датчики газа CH4/CO2.
- План мероприятий по охране труда по Приказу № 110н Минтруда.
- Экологическая экспертиза по ФЗ № 174-ФЗ.
- Контроль шума и вибрации (не выше 80 д Б).
На объектах в Москве типичная ошибка — игнорирование сезонных колебаний уровня, приводящее к подтоплению весной. Корректный расчет с учетом метеоданных из Гидрометцентра минимизирует риски.
Типичные ошибки и пути их устранения
Среди распространенных промахов — недооценка скорости фильтрации, приводящая к быстрому заиливанию. Решение: предварительная гидрогеологическая разведка с коэффициентом песчаной линзы. Другая ошибка — несинхронизированный пуск насосов, вызывающий локальные провалы. Рекомендуется поэтапный запуск с интервалом 2–4 часа.
Проблемы с коррозией обсадных труб возникают от агрессивных вод (pH
- Недостаточная дегазация — добавка дефомера 0,1%.
- Перегрев оборудования — ротация насосов каждые 8 часов.
- Забивка фильтра — реверсная промывка кислотой 5% HCl.
Перспективы развития технологии
К 2030 году ожидается внедрение нанофильтров на основе графена для повышения КПД на 40%. Роботизированные буровые платформы с ИИ-управлением сократят человеческий фактор. Интеграция с геофизикой (электротомография) позволит бурить на лету без пробных скважин. В России пилотные проекты в Арктике демонстрируют эффективность в экстремальных условиях.
Как выбрать глубину водопонизительных скважин?
Глубину определяют по гидрогеологическому разряду: на 2–3 м ниже проектной депрессии. Для супесей — 15–25 м, для суглинков — 25–40 м. Учитывают градиент фильтрации (0,5–2 м/сутки). Расчет по формуле Дарси: h = Q × L / (K × A), где L — длина фильтра.
Что делать при заиливании скважины?
Проводят регенерацию: закачку 3% раствора HCl на 4–6 часов с последующей откачкой. Альтернатива — ультразвуковая обработка или бактерии-деградеры. Профилактика — щелевое исполнение фильтра 0,2–0,5 мм.
- Контроль песчаной карты (менее 10 мг/л).
- Еженедельная промывка.
Какие нормативы регулируют водопонижение?
СП 45.13330.2017 «Земляные сооружения», РД 31.31.56-93 для промысловых скважин. Экология — ФЗ № 7-ФЗ, Сан Пи Н 2.1.4.1074-01. Паспорт скважины по форме М 112/1.
Можно ли применять водопонижение вблизи рек?
Да, с расчетом радиуса влияния (50–100 м). Устанавливают наблюдательные скважины и барьеры инъекцией геля. В Санкт-Петербурге для набережных используют комбинированный дренаж.
Как рассчитать мощность насосного оборудования?
N = (Q × H × γ) / (η × 1000), где Q — дебит м³/ч, H — напор (депрессия + потери), γ — удельный вес воды 9810 Н/м³, η — КПД 0,6–0,75. Для 20 м³/ч и 30 м — 8–10 кВт.
Сколько скважин нужно на гектар котлована?
4–8 шт./га при Kf=1 м/сутки. Сетка 20×20 м. Корректируют по моделированию: в глинах — реже, в песках — гуще.
Заключение
Метод водопонижения скважинами с тампонажем и термоупрочнением обеспечивает надежную осушение обводненных неустойчивых пород, минимизируя риски обрушения и обеспечивая экономию до 30%. Рассмотренные расчеты, нормативы, ошибки и инновации позволяют эффективно применять технологию на сложных объектах.
Для успешной реализации: проводите детальную разведку, соблюдайте поэтапный пуск насосов, мониторьте экологию и выбирайте оборудование по таблицам сравнения. Инвестируйте в обучение бригад и ПО-моделирование — окупаемость гарантирована за 6–12 месяцев.
