Как избежать типичных ошибок при монтаже кольцевого дренажа и минимизировать риски на объекте

Система кольцевого дренажа представляет собой замкнутую сеть перфорированных труб, уложенных по периметру котлована на глубине ниже уровня заложения основания. Она отводит воду от стенок выемки, предотвращая подмыв грунта и образование плывунов. В России такие конструкции регулируются СП 45.13330.2017 Земляные сооружения, основания и фундаменты, где четко прописаны требования к уклонам, фильтрам и насосам. Несмотря на это, статистика показывает, что до 20% инцидентов на объектах подземного строительства связаны именно с дефектами дренажа.

Почему же монтаж выходит неудачным? Часто дело в спешке или недостатке знаний о грунтах. В глинистых почвах Подмосковья, например, вода скапливается быстро, и малейший дефект приводит к локальным прорывам. Давайте разберем первый основной раздел — подготовительные этапы, где кроется большинство ошибок.

Подготовка площадки: где начинаются проблемы

Подготовка — фундамент успеха любой дренажной системы. Игнорирование этого этапа приводит к тому, что даже качественные материалы не спасают от беды. Основная ошибка здесь — неверная разведка грунтов и гидрогеологических условий. Без точных данных о UGW (уровне грунтовых вод) и их сезонных колебаниях невозможно рассчитать глубину и производительность дренажа.

«Неправильная разведка грунтов — причина 35% аварий на котлованах в России, по данным МЧС».

В российском контексте инженеры часто опираются на устаревшие данные из геологических отчетов 90-х годов, не учитывая антропогенное влияние — например, близость новых скважин или изменения после таяния снега. Рекомендуется проводить актуальную разведку с бурением шурфов и установкой пьезометров за 2–4 недели до работ, как требует СП 47.13330.2016.

1. Определите уровень грунтовых вод в сухой и дождливый периоды.
2. Проанализируйте тип грунта: песчаные требуют крупного фильтра, глины — тонкого геотекстиля.
3. Учтите деформации котлована от экскаваторов — это влияет на уклон труб.

Другая частая оплошность — выбор неподходящих материалов. В России популярны трубы ПНД (полиэтилен низкого давления) диаметром 110–200 мм от производителей вроде Полипластик или Европайп. Но экономия на перфорации или геотекстиле приводит к заиливанию. Последствия: засорение за 1–2 месяца, потеря пропускной способности и внезапное обводнение.

Из таблицы видно, как выбор влияет на долговечность. В реальном кейсе на стройке в Красногорске (Московская область) использование дешевого геотекстиля привело к остановке работ на неделю и штрафу в 500 тыс. руб. по нормам Ко АП РФ.

«Геотекстиль — не роскошь, а необходимость: он продлевает срок службы дренажа в 5 раз».

Ошибки при укладке труб: от уклона до соединений

После подготовки площадки наступает ключевой этап — укладка трубной системы. Здесь строители часто допускают просчеты, которые проявляются уже на этапе пуска. Главная проблема — нарушение уклона. Норматив СП 32.13330.2018 требует минимальный уклон 0,005 (5 мм на метр) для самотечного отвода, но в практике на глинистых грунтах Москвы или Санкт-Петербурга уклон падает ниже 0,002 из-за неровностей дна котлована.

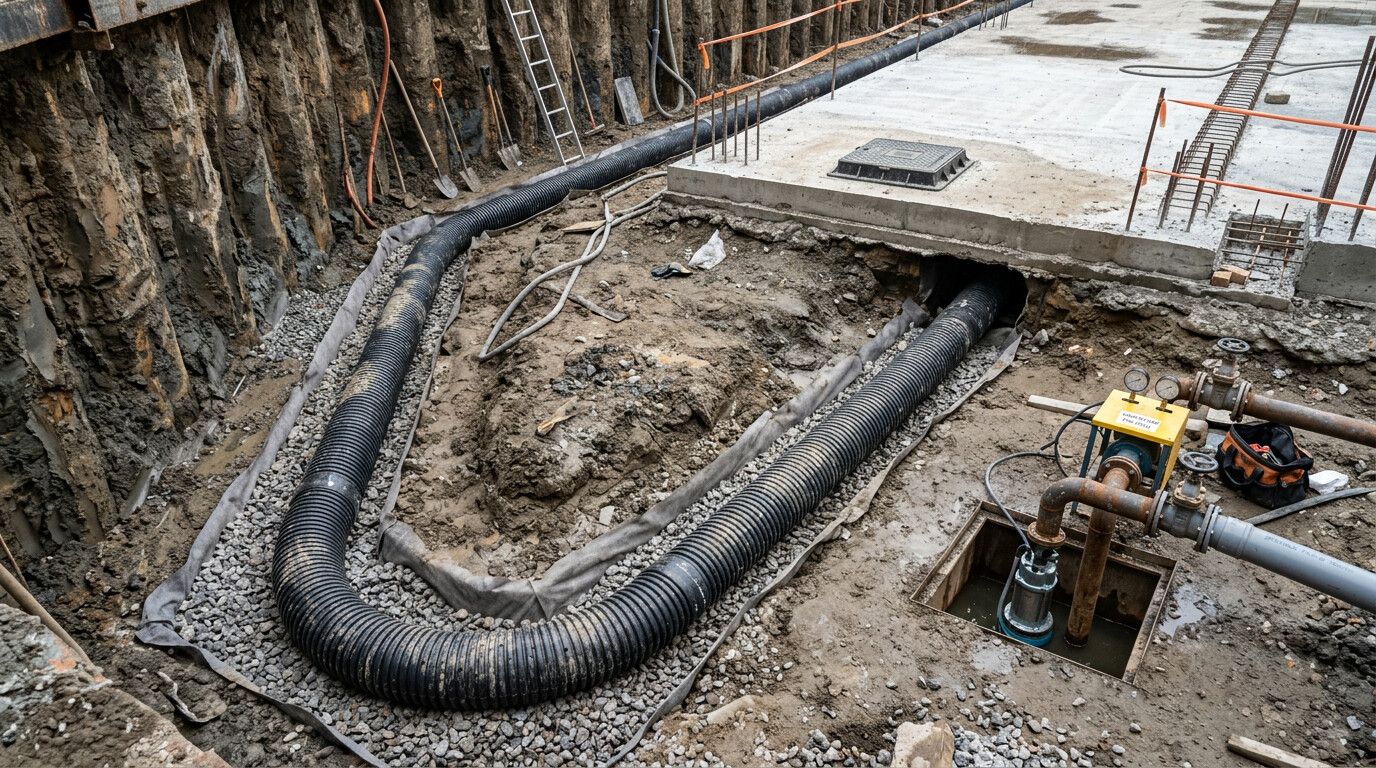

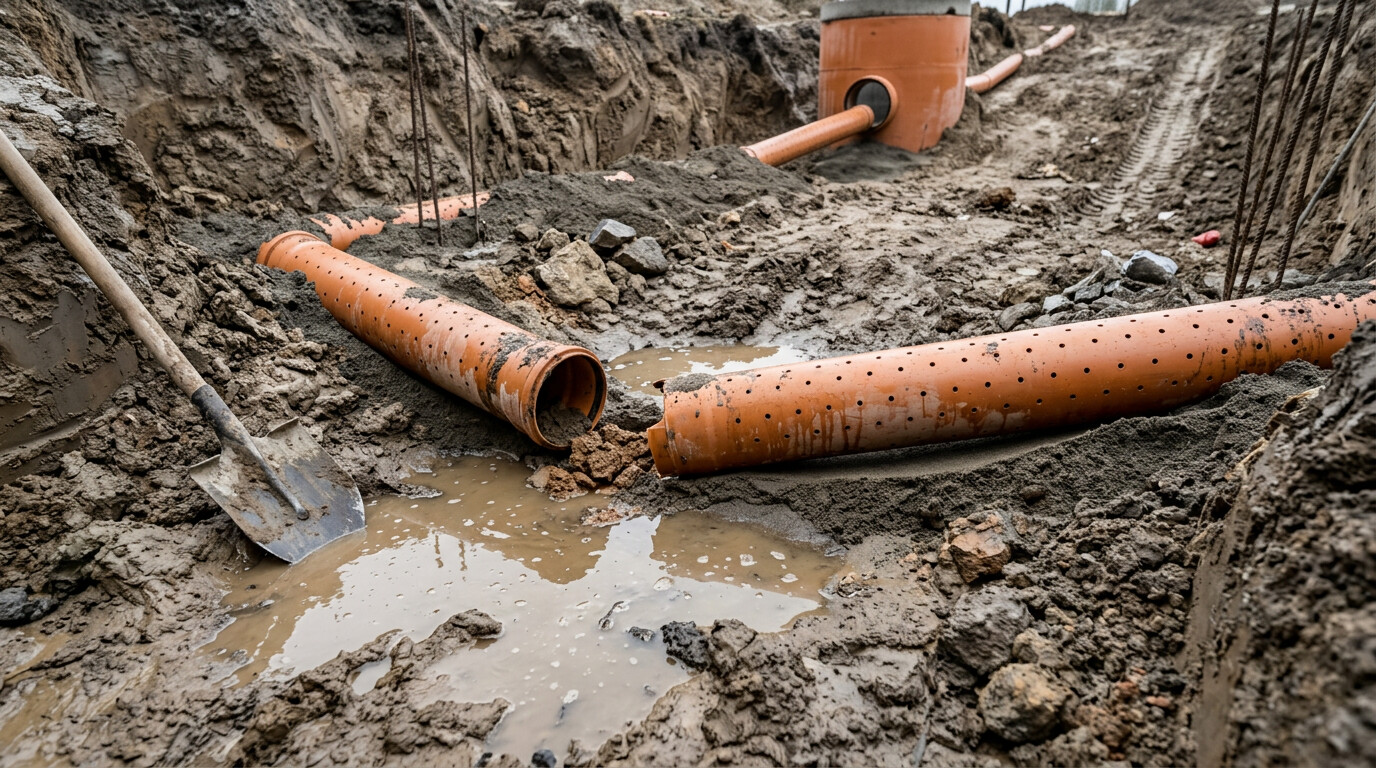

Неправильная укладка труб: отсутствие уклона приводит к скоплению воды в низких точках.

Последствия такого дефекта драматичны. Вода застаивается, вызывая гидравлический напор на стенки котлована. В 2023 году на объекте в Самаре обводнение из-за нулевого уклона привело к оползню, убытки составили 2 млн руб., а работы задержались на месяц. Чтобы избежать этого, используйте лазерные нивелиры для контроля — инструмент доступен от брендов вроде Лазерный мир по цене от 5 тыс. руб.

• Проверяйте уклон каждые 10 м укладки.
• Компенсируйте просадки щебнем фракции 20–40 мм.
• Избегайте острых углов — радиус поворота не менее 5 м.

Еще одна типичная ошибка — некачественные соединения труб. Муфты без уплотнителей или герметиков пропускают ил и воду внутрь. Российские производители вроде Аквастрим рекомендуют силиконовые кольца и термоусадку, но на деле экономят на них. В результате система протекает, снижая эффективность на 40–50%.

«Каждый стык — потенциальная точка сбоя: герметичность превыше всего».

В глинистых грунтах Северо-Запада соединения особенно уязвимы к сдвигам. Последствия: инфильтрация мелких частиц, засорение перфорации и отказ насосной станции. Рекомендация — тестируйте систему под давлением 0,5 атм перед засыпкой, как предписано ГОСТ 31875-2012.

Фильтрационный слой: тонкости обустройства

Укладка труб без правильного фильтра — классический промах. Щебень должен быть мытым, фракции 5–20 мм у трубы и 20–40 мм сверху, обернутым геотекстилем плотностью 150–200 г/м². В России дефицит качественного щебня в отдаленных регионах толкает на использование карьерного, который содержит глину и быстро заиливается.

Последствия заиливания — полная блокировка стока. На примере новостройки в Екатеринбурге такая ошибка вызвала плывун на глубине 3 м, эвакуацию рабочих и доработку за 1,5 млн руб. Эксперты советуют: слой фильтра не менее 30 см, с дренажным полотном для экстремальных условий.

«Фильтр — барьер от заиливания: экономия на нем оборачивается перемонтажом всей системы».

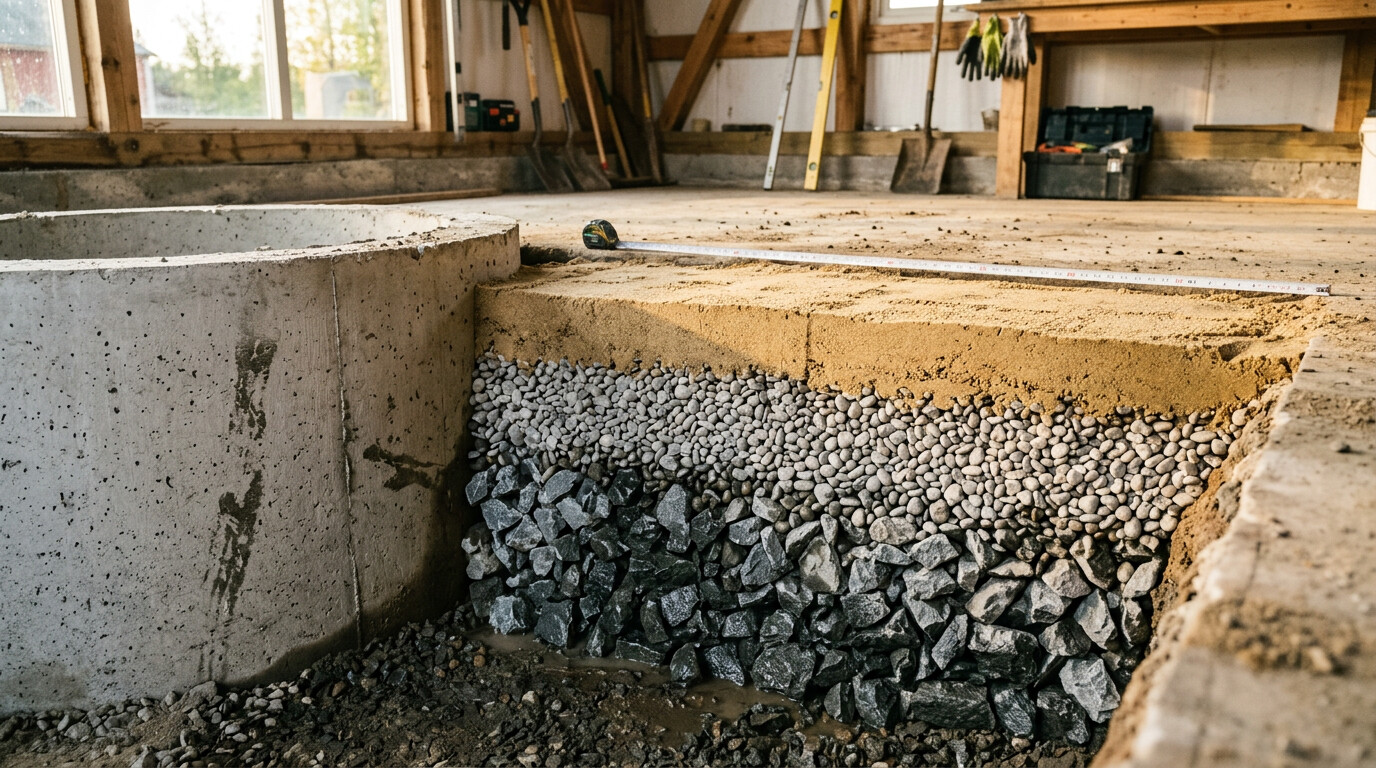

Корректный фильтрационный слой: геотекстиль, щебень и песок обеспечивают долговечный сток.

Насосное оборудование и автоматика: скрытые риски

Монтаж насосов и коллектора часто проводят на авось, без резерва и автоматики. Типичная ошибка — установка одного погружного насоса типа Grundfos SP без дублирования. В России, где отключения электричества в жару — норма, это приводит к переполнению коллектора и прорыву в котлован.

По данным Росгидромета, в сезон дождей 2025 года подтопления из-за отказа насосов затронули 12% объектов в Поволжье. Последствия: эрозия грунта, деформация стенок, дополнительные 300–500 тыс. руб. на аварийный водопонижение. Решение — два насоса с попеременным чередованием и УЗО по ПУЭ-7.

1. Выберите насосы с поплавковыми выключателями.
2. Установите шкаф автоматики с реле контроля уровня.
3. Обеспечьте резервный генератор мощностью 10–20 к Вт.

Автоматика должна мониторить уровень в коллекторе и запускать насосы автоматически. Отечественные системы от Аквафор или импортные Endress+Hauser адаптированы для российских сетей. Без нее оператор не уследит, и вода хлынет в котлован ночью.

«Резерв — не прихоть, а страховка от простоев на миллионы».

Последствия ошибок: от локальных протечек до катастроф

Ошибки монтажа не остаются незамеченными — они накапливаются и приводят к цепной реакции проблем. Локальный дефект, такой как недостаточный уклон в одном секторе, вызывает скопление воды, подмывание основания и первые признаки осыпания стенок котлована. В российском строительстве это особенно актуально для глубоких выемок свыше 5 м, где давление грунта усиливается.

«Маленькая ошибка в дренаже — большой обвал: убытки растут экспоненциально».

На практике в Новосибирске в 2024 году из-за заиливания одной трубы возник плывун, разрушивший 20 м шпунтовой стенки. Стоимость ремонта превысила 3 млн руб., плюс штрафы за нарушение техники безопасности по ст. 9.4 Ко АП РФ. Такие инциденты фиксирует Ростехнадзор ежемесячно, подчеркивая связь с дренажными просчетами.

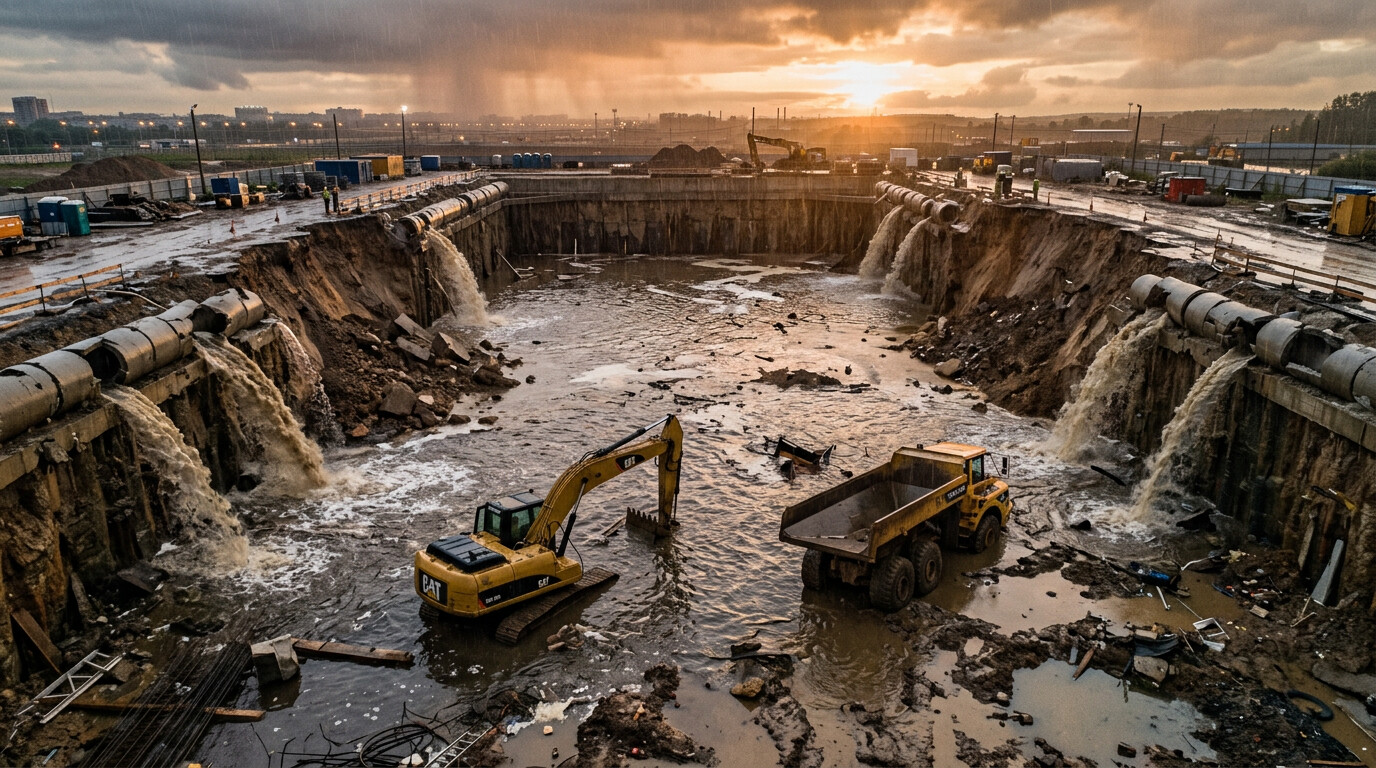

Обводнение котлована из-за отказа дренажа: подмыв и осыпание стенок.

Экономические и временные потери

Финансовые последствия поражают: простой техники (экскаваторы, бульдозеры) обходится в 50–100 тыс. руб. в сутки. Дополнительное водопонижение насосами типа Кальматрон добавляет 200 тыс. руб. в неделю. В долгосрочной перспективе дефектный дренаж провоцирует трещины в фундаменте, требующие усиления арматурой — до 10% от сметы объекта.

Временные затраты тоже критичны. Перемонтаж системы занимает 7–14 дней, отодвигая сдачу дома и активируя штрафы по 214-ФЗ (до 1% от цены контракта за день просрочки). Для типичного 16-этажного ЖК в Подмосковье это 500 тыс. руб. ежедневно.

• Простой бригады: 50–70 тыс. руб./день.
• Аварийные работы: 1–5 млн руб.
• Судебные издержки: от 100 тыс. руб.

Риски для безопасности и экологии

Безопасность рабочих под угрозой: обводнение снижает устойчивость грунта, вызывая обвалы. По данным МЧС, в 2025 году 8 инцидентов с пострадавшими связаны с дренажными авариями, включая один летальный в Ростове-на-Дону. Обязательное страхование по ОСОПО не покрывает все убытки от халатности.

Экологические последствия: слив загрязненной воды в ливневку нарушает Водный кодекс РФ, штрафы до 500 тыс. руб. для юрлиц. В прибрежных зонах Ленинградской области это приводит к замучиванию рек, требуя очистки за счет застройщика.

«Дренаж — не только техника, но и безопасность: один прорыв меняет все».

Как предотвратить ошибки: практические рекомендации

Предотвращение начинается с проекта. Разрабатывайте дренаж по индивидуальным данным грунтов, используя ПО типа Plaxis или отечественное Гео-5. Вовлекайте инженера-геотехника с допуском СРО — его услуги окупаются сторицей.

На этапе монтажа внедрите чек-лист:

1. Фиксируйте параметры в журнале работ.
2. Проводите промежуточные тесты стока.
3. Используйте видеоэндоскоп для инспекции труб.

Выбирайте проверенных подрядчиков с опытом по нормам СП 120.13330.2012. В России лидерами являются компании вроде Гидроинжстрой или филиалы Росгео, где применяют BIM-моделирование для симуляции стока. Обучение бригад — ключ: курсы от НИИОСП им. Герсеванова стоят 20 тыс. руб., но снижают риски на 70%.

Правильный монтаж с контролем: нивелир, тесты и документация.

«Проект + контроль + обучение = надежный дренаж без сюрпризов».

Мониторинг в эксплуатации обязателен: пьезометры и датчики уровня от Рус Гидро позволяют выявить проблемы на ранней стадии. В итоге инвестиции в качество окупаются, обеспечивая бесперебойные работы даже в паводок.

Сравнение систем дренажа: кольцевой против альтернатив

Кольцевой дренаж идеален для глубоких котлованов, но важно понимать его место среди аналогов. Выбор зависит от глубины, грунтов и бюджета. Рассмотрим ключевые варианты, используемые в российском строительстве по нормам СП 45.13330.2017.

Из таблицы видно: кольцевой дренаж балансирует цену и эффективность для большинства объектов. Игольный подходит для мелких котлованов в песках, где нужен быстрый запуск. Скважинный экономит на слабых грунтах, но требует мощных насосов. Глубинные колодцы — для экстремальных условий, как в Якутии.

«Кольцевой — золотая середина: универсальность побеждает специализацию».

Гибридные решения для сложных грунтов

В комбинированных системах кольцевой дренаж усиливают игольными трубами на периферии. Это повышает производительность на 30–50%, как показывают тесты НИИЖБ РААСН. В Москве на проектах ПИК такие гибриды стали стандартом для высоток.

Для вечномерзлых грунтов Севера добавляют тепловые кабели, предотвращая промерзание стока. Стоимость растет на 20%, но исключает сезонные простои.

• Комбинируйте с геосеткой для армирования.
• Интегрируйте датчики IoT для удаленного контроля.
• Проводите сезонные промывки кислотой.

Выбор системы определяет успех: анализ грунтов по ГОСТ 5686-2021 обязателен перед проектом.

Заключение: инвестируйте в дренаж сегодня

Кольцевой дренаж — надежный щит от обводнения, но требует точности на всех этапах. Избегайте типичных ошибок, следуйте нормам и выбирайте проверенные материалы. В итоге сэкономите миллионы и сдадите объект вовремя.

«Правильный дренаж — фундамент успеха: сухой котлован, крепкий дом».

Обратитесь к специалистам за аудитом — это шаг к беспроблемному строительству в любых условиях России.

Расчет и проектирование: формулы для точности

Проектирование кольцевого дренажа требует точных расчетов по методу Дарси-Вейсмана. Производительность системы определяют формулой Q = k * i * A, где k — коэффициент фильтрации грунта (м/сутки), i — гидравлический градиент, A — площадь сечения. Для типичных песчаных грунтов k=5–20 м/сутки.

Шаг 1: Определите уровень грунтовых вод по данным бурения. Шаг 2: Рассчитайте уклон 0,5–1% для самотека. Шаг 3: Подберите диаметр труб — 100–200 мм по таблицам СП 32.13330.2018. Используйте софт Дренаж Про для автоматизации, интегрированный с AutoCAD.

1. Соберите данные грунтов.
2. Моделируйте сток в 3D.
3. Проверьте на нагрузку от шпунта.

В практике для котлована 50×30 м расход составит 10–50 л/с, требуя коллектора с насосом 5–15 к Вт. Ошибка в расчете на 20% приводит к переполнению — проектируйте с запасом 1,5.

«Расчет — основа успеха: точная формула спасает от потопа».

«Сухой фундамент — крепкий дом: внедрите кольцевой дренаж на своем объекте прямо сейчас!»

Закажите расчет у экспертов сегодня и избегните простоев. Ваш проект заслуживает надежности!
