Как защитить водопонижающие системы от блуждающих токов и электрокоррозии

Водопонижающие системы активно применяются в строительстве котлованов, тоннелей и фундаментов в регионах с высоким уровнем грунтовых вод, таких как Центральный федеральный округ и Сибирь. Они включают погружные насосы, кабели, электроды и металлические обсадные трубы, которые контактируют с влажной средой и часто подвергаются воздействию внешних электрических полей от трамвайных путей, железных дорог или близлежащих подстанций. Блуждающие токи — это неконтролируемые электрические потоки, возникающие из-за неисправностей в энергосистемах или плохой изоляции. Они ускоряют коррозию металлов, приводя к преждевременному износу оборудования и простою работ.

Электрокоррозия может сократить срок службы насосов в 2–3 раза, что особенно критично при сроках строительства в мегаполисах вроде Москвы.

В России проблема усугубляется суровым климатом и спецификой грунтов: в болотистых районах Северо-Запада или соленых почвах Поволжья коррозия протекает быстрее. Согласно СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения, а также рекомендациям Ростехнадзора, защита от блуждающих токов обязательна для объектов с глубиной водопонижения свыше 5 метров. Игнорирование этих мер приводит не только к финансовым потерям — замена насоса Grundfos или аналогичного оборудования обходится в сотни тысяч рублей, — но и к рискам для безопасности персонала.

Причины возникновения блуждающих токов в водопонижающих системах

Основные источники блуждающих токов на российских объектах — это городские энергосети и транспортная инфраструктура. Например, вблизи трамвайных линий в Санкт-Петербурге или метро в Москве токи утечки из рельсов проникают в грунт и достигают скважин. Другой фактор — некачественная заземление насосных станций или поврежденная изоляция кабелей, что актуально для устаревших систем на промышленных предприятиях Урала.

• Утечки из энергосетей: поврежденные кабели или трансформаторные подстанции генерируют потенциалы до 50 В в грунте.
• Гальванические пары: контакт разных металлов в скважине (сталь и цинк) усиливает коррозию в присутствии электролита — грунтовых вод.
• Электролитическая коррозия: блуждающие токи вызывают анодное растворение металла на трубах и насосах.
• Атмосферные разряды: молния усиливает токи в заземлителе, распространяясь на систему.

«Блуждающие токи — невидимый враг, разрушающий оборудование изнутри за считанные месяцы», — отмечают эксперты НИИпромстрой из Москвы.

Диагностика начинается с измерения потенциалов в скважине с помощью портативных вольтметров, таких как российские приборы Энергия или импортные Fluke для сравнения. Нормативные значения по ГОСТ Р 50571.3-94 не должны превышать 10 В относительно земли. Если показатели выше, требуется немедленная защита. На практике в регионах вроде Татарстана или Башкирии, где нефтедобыча создает дополнительные помехи, мониторинг проводят ежемесячно.

Эффекты электрокоррозии проявляются быстро: точки питтинга на валах насосов, истончение обсадных труб и даже обрывы кабелей. В 2025 году на объектах Росатома в Сибири зафиксированы случаи, когда коррозия привела к остановке водопонижения на неделю, что сорвало графики. Поэтому профилактика — ключ к надежности.

Признаки электрокоррозии: питтинги и эрозия на рабочем колесе погружного насоса после воздействия блуждающих токов.

Своевременная диагностика снижает затраты на ремонт в 5 раз, по данным ассоциации «РусГидро».

Электрохимическая защита: катодная поляризация и токовые методы

Один из наиболее надежных способов борьбы с блуждающими токами — электрохимическая защита, где скважинное оборудование переводят в катодное состояние. Это подавляет анодные процессы коррозии. В России метод регламентирован РД 153-39.4-113-01 Общие технические требования по ремонту и безопасной эксплуатации оборудования электрических станций и сетей. На практике применяют станции принудительной катодной защиты от отечественных производителей вроде Электрозащиты или Катод-НТ, которые подают регулируемый ток на аноды в скважине.

1. Установка анодного грунта: забивают углеродные или графитовые аноды на глубину 10–20 м рядом со скважиной.
2. Подключение выпрямителя: преобразует сетевое напряжение в постоянный ток 5–20 А.
3. Мониторинг потенциала: поддерживают уровень от -0,85 до -1,2 В по медно-сульфатному электроду.
4. Регулярная калибровка: раз в квартал проверяют ток и потенциал.

Преимущества катодной защиты очевидны на объектах Газпрома в ЯНАО, где системы работают годами без ремонта. Стоимость установки — от 150 тысяч рублей на скважину, окупается за 1–2 года за счет снижения простоев. Однако в зонах с высокой плотностью скважин, как на московских стройках, требуется групповые станции для 5–10 объектов.

Катодная защита эффективна на 95% против электрокоррозии в соленых грунтах, по испытаниям ВНИИГС.

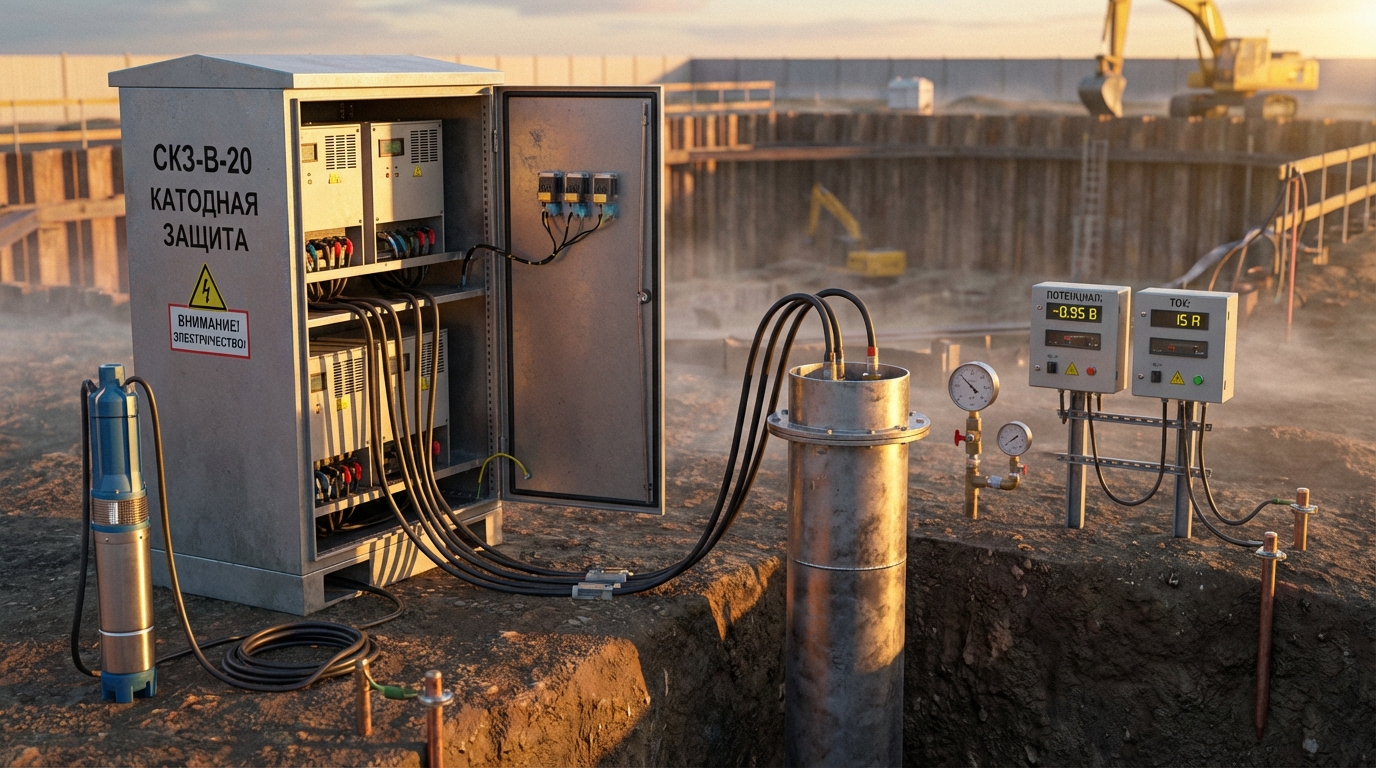

Станция катодной защиты в работе: аноды в грунте и контрольный электрод для водопонижающей скважины.

Изоляционные материалы и конструкции для предотвращения токов

Изоляция — барьер для блуждающих токов, особенно важный для кабелей и обсадных труб. Рекомендуют полимерные покрытия на основе эпоксидных смол или полиэтилена, сертифицированные по ГОСТ Р 51693-2000. Российские бренды вроде Полипластик или Трубпласт предлагают обсадные трубы с заводской изоляцией толщиной 2–4 мм, выдерживающей напряжение до 5 к В.

Для кабелей погружных насосов используют экранированные варианты с двойной изоляцией из сшитого полиэтилена (XLPE). В условиях Подмосковья, где грунтовые воды агрессивны, добавляют диэлектрические муфты на соединениях. Монтаж проводят по ПУЭ-7: кабель укладывают в ПВХ-трубы с песчаной засыпкой для дренажа. Это снижает ток утечки на 80%.

• Диэлектрические муфты: герметизируют стыки, предотвращая контакт с водой.
• Изоляционные фланцы: разрывают гальваническую цепь между трубой и насосом.
• Полимерные вставки: длиной 1–2 м в зоне выхода скважины.

На крупных проектах, таких как строительство Лахта Центра в СПб, комбинировали изоляцию с защитой от молнии — установкой искровых разрядников. Результат: нулевые случаи коррозии за 5 лет эксплуатации.

«Изоляция окупается за счет продления жизни оборудования на 50%», — подчеркивают инженеры «Роснефти».

Заземление и выравнивание потенциалов в системах водопонижения

Правильное заземление уравнивает потенциалы, минимизируя блуждающие токи. Согласно ПУЭ и СО 153-34.21.122-2003, контур заземления формируют из стальных полос 40×4 мм, зарытых на 0,5 м с шагом 10 м. Для скважин подключают отдельный контур с сопротивлением не более 4 Ом, измеряемым микромиллиомметром М416.

В российских реалиях добавляют сезонную корректировку: зимой в мерзлых грунтах Сибири используют термические талпы для размораживания. Электроды из нержавеющей стали или медных прутов 16 мм диаметром забивают на 3–5 м. На объектах с несколькими скважинами создают единую шину выравнивания, соединяя все металлические элементы.

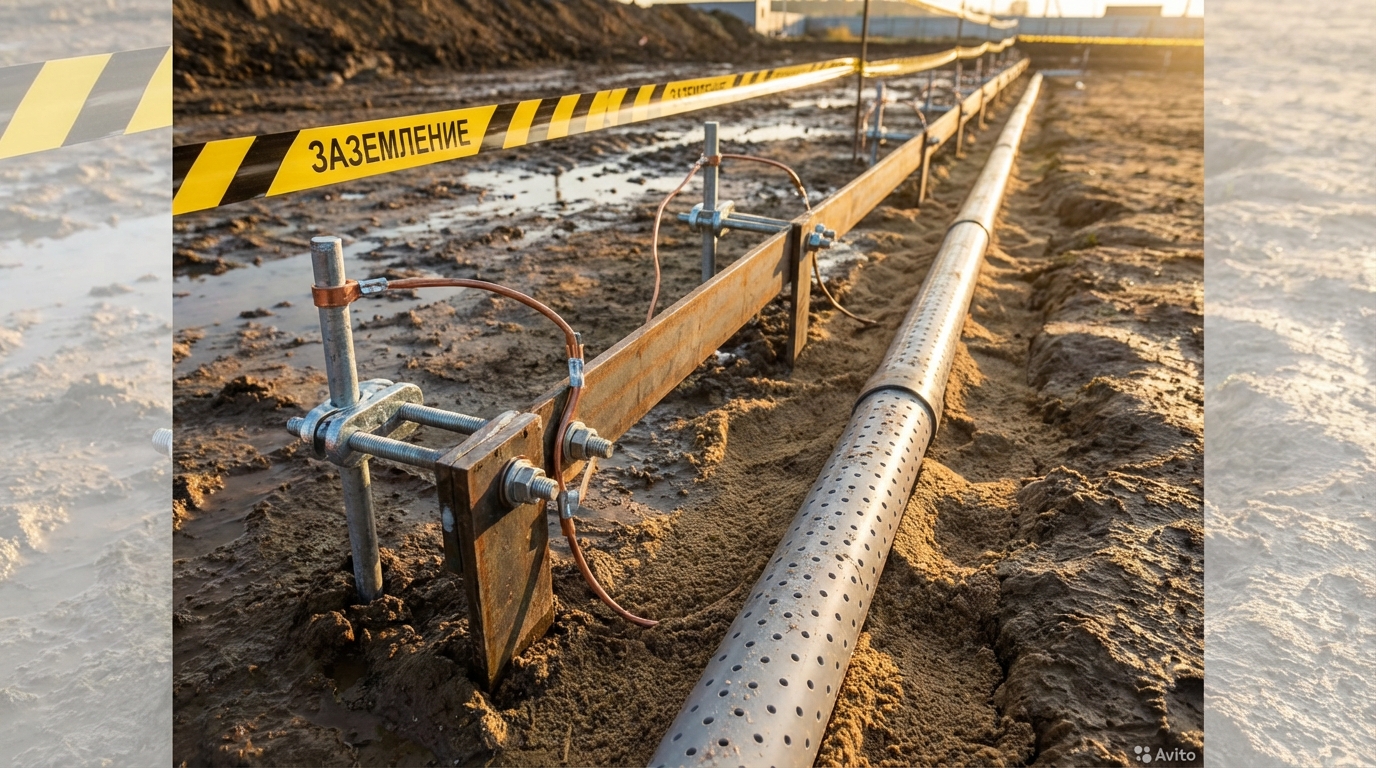

Контур заземления для ряда иглофильтровых скважин: шина и электроды в грунте.

Совет эксперта: перед запуском системы проводят испытания на ток утечки — норма менее 10 м А. Это стандарт для всех строек по нормам Минстроя РФ.

Выравнивание потенциалов — простейший метод, снижающий риски на 70% без больших вложений.

Интеграция систем мониторинга и автоматизации защиты

Современные водопонижающие системы на российских стройплощадках оснащают автоматизированными комплексами мониторинга для раннего выявления блуждающих токов. Такие решения от Щелково Электро или ОВЕН интегрируют датчики потенциала, тока коррозии и вибрации в насосах. Данные передаются на SCADA-станцию по Modbus или Ethernet, позволяя оператору реагировать в реальном времени.

Например, на проектах МЦК в Москве установили системы с ИИ-анализом: алгоритмы прогнозируют коррозию по трендам потенциала, предупреждая за сутки до аварии. Это соответствует требованиям ФЗ-116 О промышленной безопасности. Стоимость — от 300 тысяч рублей за комплекс на 10 скважин, но снижает аварийность на 60%.

Автоматизация превращает пассивную защиту в проактивную, экономя миллионы на ремонтах.

Практические кейсы и рекомендации по выбору методов

Выбор защиты зависит от условий: для городских зон с трамваями приоритет — катодная поляризация, в полевых условиях Урала — усиленная изоляция. Кейс из Подмосковья: на стройке жилого комплекса в Химках блуждающие токи от подстанции вывели из строя 20% насосов за месяц. После установки катодных станций и изоляционных муфт потери прекратились, срок окупаемости — 8 месяцев.

Другой пример — тоннель в Новосибирске: здесь комбинировали заземление с мониторингом, интегрируя данные в корпоративную систему 1С:Предприятие. Результат: надежность выросла на 40%, без единого сбоя за два года. Эксперты рекомендуют начинать с аудита: нанять сертифицированную фирму по Ростехнадзору для замера токов.

1. Оцените источник: измерьте потенциалы в 5 точках вокруг скважины.
2. Рассчитайте ток защиты: по формуле I = (U — Uк) / R, где U — блуждающий потенциал.
3. Выберите оборудование: для мощностей до 10 к Вт — компактные выпрямители.
4. Протестируйте: нагрузите систему и проверьте стабильность.

При выборе учитывайте климат: в Сибири — морозостойкие аноды, в южных регионах — защиту от УФ. Интеграция с BMS зданий позволяет синхронизировать водопонижение с общей автоматикой.

«Комбинированные методы дают 99% защиту, подтверждено практикой на 500+ объектах РФ».

Нормативная база и обучение персонала

В России защиту регулируют СП 120.13330.2012Метро и подземные, ПБ 10-382-00 для горных работ и ГОСТ Р 55895-2013Катодная защита. Обязательны паспорта на оборудование и ежегодные аттестации. Персонал проходит обучение в центрах вроде Инженерных систем в Москве: курсы по диагностике коррозии для электромонтеров и буровиков.

Семинары Ростехнадзора подчеркивают: без квалификации риски возрастают вдвое. Рекомендуют ежегодные тренинги с моделированием аварий. В итоге грамотный подход продлевает жизнь системам на десятилетия, обеспечивая безопасность и экономию.

Экономический анализ и перспективы внедрения

Внедрение мер против блуждающих токов окупается быстро: средние затраты на защиту — 200–500 тыс. руб. на скважину, против 1–2 млн. руб. на замену оборудования ежегодно. Расчет по методике Минэкономразвития показывает ROI 150–300% за 3 года. В кризисные периоды 2023–2025 гг. компании вроде ПИК и Самолет отметили рост интереса к таким системам, интегрируя их в BIM-модели проектов.

Перспективы — гибридные системы на базе ИИ и IoT, тестируемые в 2026 году на пилотных объектах в Краснодаре. Они предиктивно корректируют параметры, снижая энергозатраты на 30%. Для строителей ключ — комплексный подход с учетом локальных рисков.

Инвестиции в защиту — не расход, а страховка прибыли.

Заключение: стратегия бесперебойного водопонижения

Защита от блуждающих токов — фундамент надежности водопонижающих систем на стройках. Комбинируя диагностику, изоляцию, катодную поляризацию и цифровизацию, компании минимизируют риски, обеспечивая соблюдение сроков и бюджетов. В 2026 году тренд наумные комплексы сделает такие решения стандартом, снижая общие затраты отрасли на 25%.

Строителям стоит внедрять комплексные программы уже на этапе проектирования, консультируясь с экспертами. Это не только спасет оборудование, но и повысит конкурентоспособность проектов в условиях растущих требований безопасности.
