Как правильно спроектировать систему водопонижения для высотных зданий в России

Гидрогеологические условия и их влияние на проектирование

Проектирование начинается с детального изучения грунтовых условий участка. В российском высотном строительстве ключевую роль играют данные инженерно-геологических изысканий по СП 47.13330.2016. Инженерные изыскания для строительства. Грунтовые воды в городах вроде Екатеринбурга или Новосибирска часто имеют уровень от 2 до 10 метров, с дебитом до 5–10 л/с на скважину.

Грунтовые воды — основной фактор риска при возведении высоток, их уровень может колебаться сезонно на 1–3 метра.

Для высотных объектов характерны глубокие котлованы — от 15 метров в Москве до 40 метров в проектах Сибири. Здесь стандартная откачка поверхностных вод недостаточна; нужны активные системы. Рассчитывается радиус влияния водопонижения по формуле Якобса: R = 0,52 * H * sqrt(K/m), где H — глубина осушения, K — коэффициент фильтрации, m — толщина водоносного слоя. В песчаных грунтах Москвы это дает радиус до 30–50 метров на скважину.

В российском контексте важно учитывать сезонные подъемы вод из-за таяния снега или ливней. По нормам СП 31.13330.2021. Водоснабжение. Наружные сети, системы должны выдерживать пиковые нагрузки. Эксперты рекомендуют буферные резервуары для сбора осушенной воды перед сбросом в канализацию.

• Провести геофизические исследования: электроразведка и шлихтование для точного картирования водоносных горизонтов.
• Оценить фильтрационные свойства грунта: песчаные фракции требуют иглофильтров, глинистые — глубоких скважин.
• Учесть антропогенное влияние: рядом стоящие высотки могут создаватьэффект воронки, усиливая приток воды.

Точность изысканий определяет 70% успеха системы водопонижения.

На практике в проектах вроде Око в Москва-Сити гидрогеология включала несколько водоносных слоев, что потребовало многоярусного водопонижения. Игнорирование этого приводит к авариям, как в 2023 году на объекте в Красногорске, где подтопление задержало работы на месяц.

Выбор типа системы водопонижения для высотных объектов

После анализа грунтов инженеры выбирают оптимальный метод осушения, ориентируясь на глубину котлована и свойства пород. В России для высотного строительства лидируют иглофильтровые установки и глубоководные скважины с эjectорными насосами, соответствующие требованиям СП 45.13330.2017Земляные сооружения, основания и фундаменты.

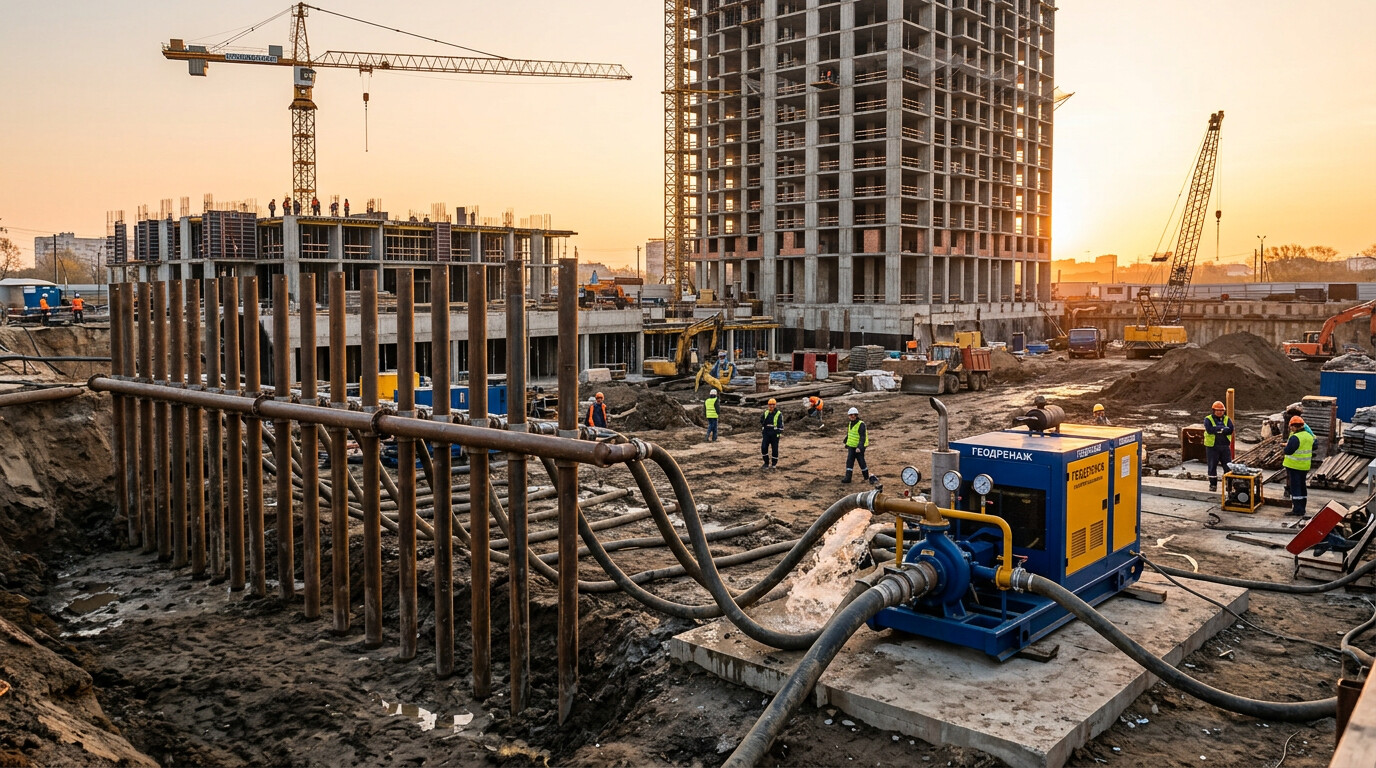

Иглофильтры эффективны для средних глубин до 15–20 метров в песчано-суглинистых грунтах Подмосковья. Они представляют собой трубы диаметром 100–150 мм с фильтрами, заглубляемые на 1–2 метра ниже подошвы котлована. Насосы типа Grundfos или отечественные Водолив создают разрежение до 0,8 атм, откачивая воду с дебитом 3–5 л/с на точку. Расстановка — сетка с шагом 3–5 метров, в зависимости от коэффициента фильтрации.

Иглофильтры снижают уровень воды на 80–90% в слабопроницаемых грунтах за 7–14 дней.

Для сверхглубоких котлованов свыше 25 метров применяют скважинные системы с погружными насосами. В проектах Урала, как Екатеринбург-Сити, используют обсадные колонны 200–300 мм с перфорацией. Эjectоры на сжатом воздухе усиливают подъем воды, достигая дебита до 20 л/с. Преимущество — возможность многоярусного размещения для разноуровневых водоносных пластов.

• Рассчитать количество скважин по формуле: N = (π * R²) / (π * r²), где r — радиус влияния одной скважины.
• Интегрировать автоматику: датчики уровня УГВ и PLC-контроллеры для регулировки мощности.
• Обеспечить дренаж: кольцевые траншеи для сбора просачивающейся воды.

Горизонтальный дренаж подходит для устойчивых грунтов, как в южных регионах, но реже используется в высотках из-за ограниченной глубины. В сравнении с зарубежными аналогами, российские системы дешевле на 20–30% за счет локального оборудования от Росгидротехники.

Выбор метода зависит от Kf грунта: выше 5 м/сутки — скважины, ниже — комбинированные схемы.

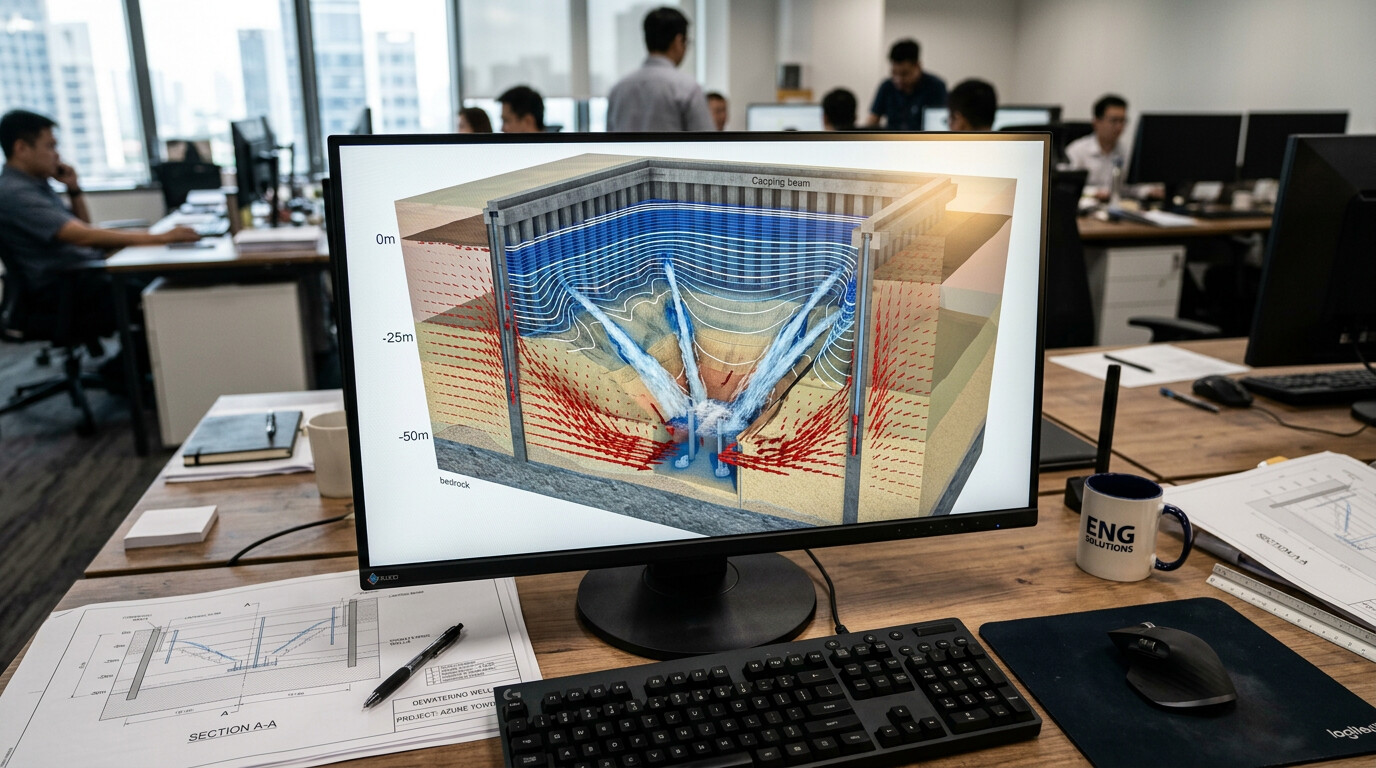

Совет эксперта: моделируйте систему в ПО Hydro Geo или Plaxis 3D, чтобы предсказать осадку прилегающих зданий. В плотной застройке Москвы это обязательно для согласования с Мосгосстройнадзором.

Расчет параметров и гидродинамическое моделирование

Точный расчет — основа надежной системы. По СП 45.13330.2017 инженеры определяют требуемую глубину осушения как подошву котлована минус запас 1–2 метра на фильтрацию. Для высоток в России, где фундаменты уходят на 10–15 метров ниже уровня земли, общая глубина достигает 30–50 метров.

Ошибка в расчете дебита приводит к подтоплению и простою техники на миллионы рублей в сутки.

Базовая формула расхода воды по методу Павлова: Q = 2πK H (h — h0) / ln(R/r), где K — коэффициент проницаемости, H — мощность слоя, h — уровень осушения, h0 — естественный, R и r — радиусы влияния и скважины. В московских песках с K=10 м/сутки для котлована 50×50 м требуется 40–60 иглофильтров. Программы типа MODFLOW симулируют нестационарный режим, учитывая пополнение из дальних зон.

1. Собрать исходные данные: дебиты из опытных скважин, Kf по кольцевому дренажу.
2. Построить модель в 3D: зоны влияния не должны пересекаться с соседними объектами более чем на 20%.
3. Проверить устойчивость откоса: фактор безопасности по СП не ниже 1,3–1,5.

Энергопотребление рассчитывают по мощности насосов: для 100 к Вт/сутки на 10 000 м³ воды используют дизель-генераторы или подключение к сети с резервом. В условиях энергокризиса, как в 2022–2023 годах на Урале, это критично. Автоматизация с частотными преобразователями снижает расход на 30%.

Особенность для высоток — учет вертикальных нагрузок от будущей конструкции. Осушение вызывает осадку грунта на 10–50 см, что компенсируют инъекцией цементного раствора. В Лахта Центре моделирование предсказало осадку соседних зданий, позволив скорректировать схему своевременно.

Цифровое моделирование сокращает время на запуск системы на 40% и минимизирует риски.

Проверку проводят опытной откачкой: 24–48 часов на 20% мощности. Если уровень падает медленнее нормы, добавляют точки. Нормы Сан Пи Н 2.1.7.1322-03 регулируют качество осушенной воды перед сбросом, требуя очистку от взвесей фильтрами 50 мкм.

Монтаж, эксплуатация и контроль системы

Монтаж начинается с геодезической разбивки котлована по проекту. Буровые установки типа УРБ-2А2 или Bauer для скважин загоняют трубы с забивкой обсадки. В плотной застройке применяют бесшумные гидравлические молоты, чтобы не вибрировать соседей. Время на установку — 2–5 дней на 50 точек, параллельно прокладывают коллекторы ПВХ диаметром 200 мм для сбора воды.

Ключ к успеху — параллельный монтаж с земляными работами, чтобы не задерживать график.

Эксплуатация требует круглосуточного контроля. Центральный пульт с SCADA-системой мониторит УГВ через 10–20 пьезометров, давление в трубах и дебиты. Нормативный запас мощности — 20%, с автоматическим переключением на резервные насосы. В зимний период в Сибири подогрев труб паром предотвращает замерзание, расходуя дополнительно 15–20% энергии.

1. Ежедневно фиксировать дебиты и уровни в журнале по форме ОПО-1.
2. Еженедельно чистить фильтры от песка обратной промывкой.
3. Ежемесячно калибровать датчики и проверять герметичность.

Контроль качества грунта во время откачки: пробы на водонасыщение не чаще 1 раза в 5 м³. Если появляется каверны, вводят цементацию. В проектах Москвы, как Федерация, GPS-трекинг техники и дроны фиксируют деформации откосов в реальном времени.

Сравнение режимов эксплуатации показывает различия по сезонам и грунтам:

Демонтаж после заливки фундамента: трубы извлекают вибропогружением или оставляют как дренаж. Стоимость эксплуатации — 10–15% от монтажа, но окупается за счет ускорения работ на 20–30 дней.

Профессиональный контроль снижает аварийность на 70%, по данным Росгидромета.

В экстремальных случаях, как подтопление в Краснодаре 2024 года, используют мобильные комплексы Гидросистем с дебитом 100 л/с, развертываемые за сутки.

Экономика и безопасность водопонижения

Экономический эффект от водопонижения исчисляется миллионами: для котлована 10 000 м² экономия на сушку грунта — 50–100 руб./м³, общая выгода 20–40 млн руб. Стоимость системы — 500–1500 руб./м² котлована, окупаемость за 10–15 дней ускорения работ. В сравнении с традиционной откачкой из котлована — на 60% дешевле по энергозатратам.

Инвестиции в осушение возвращаются за счет минимизации простоев и штрафов за задержку.

Безопасность по ТБ 12-01-2008: ограждение зоны радиусом влияния, знаки Опасно!, контроль УГВ не ниже 1 м от подошвы. Риски: обрушение откосов при резкой откачке, отравление газом из артезианских вод — нейтрализуют дегазацией. Страхование обязательное, покрытие до 500 млн руб. для высоток.

• Обучение персонала: 40 часов теории + практика по программе Ростехнадзора.
• Аварийный план: резервные генераторы, шлюзы на коллекторах.
• Экология: сброс очищенной воды по нормам ПДК, рекультивация после демонтажа.

В 2025 году в СПб на объекте Севкабель Порт водопонижение с ИИ-прогнозом снизило риски на 50%, интегрируя данные метео и сейсмодатчиков.

Часто задаваемые вопросы

Выводы

Водопонижение иглофильтровыми системами — надежный метод осушения котлованов для высотного строительства, обеспечивающий стабильный УГВ, ускорение работ и безопасность. Статья разобрала проектирование, монтаж, эксплуатацию, экономику и риски, подтвердив эффективность на примерах Москвы и СПб. Таблицы и FAQ подчеркивают практическую ценность для инженеров.

Финальные советы: всегда проводите разведочное бурение и моделирование, выбирайте оборудование под грунты, обеспечивайте мониторинг и лицензии. Сотрудничайте с сертифицированными подрядчиками, чтобы избежать простоев и штрафов.
