Температурный режим скважин при зимнем водопонижении: ключевые аспекты анализа

Зимнее водопонижение необходимо для обеспечения безопасности котлованов на стройплощадках, где высокий уровень грунтовых вод сочетается с промерзанием почвы. В таких условиях температура внутри скважин может падать до критических значений, вызывая замерзание насосов, трубопроводов и даже самого забора воды. Это приводит к простоям, дополнительным расходам и рискам обрушения грунта. Анализ температурного режима помогает предугадать эти проблемы и внедрить профилактические меры.

Особенности российского климата требуют от инженеров глубокого понимания физических процессов: от теплопроводности пород до теплообмена между скважиной и окружающей средой. В европейской части страны, например в Подмосковье, где глубина промерзания достигает 1,5–2 метров, водопонижение часто сочетают с искусственным подогревом, чтобы сохранить производительность.

Факторы, влияющие на температурный режим скважин зимой

Температурный режим работы скважин при зимнем водопонижении определяется несколькими ключевыми факторами. Во-первых, глубина скважины играет решающую роль: на глубине более 10 метров температура грунтовых вод стабилизируется около +4–8°C даже в пиковые морозы, как показывают данные геофизических исследований в Западной Сибири. Однако верхние слои подвержены быстрому охлаждению.

«Зимой температура в скважине может снижаться на 10–15°C за сутки без подогрева, что приводит к образованию льда и снижению дебита на 30–50%».

Во-вторых, тип грунта существенно влияет на теплообмен. Песчаные и супесчаные породы, типичные для Центрального федерального округа, обладают высокой теплопроводностью (0,5–1,5 Вт/м·К), что ускоряет охлаждение. Глинистые грунты, напротив, лучше изолируют скважину, но склонны к набуханию при оттаивании. Третий фактор — интенсивность водопонижения: высокий расход воды усиливает конвективный теплообмен, вынося тепло из глубин.

• Глубина промерзания грунта по нормам СП 131.13330.2020 варьируется от 0,8 м в южных регионах до 3,5 м в Якутии.
• Температура забойной жидкости не должна опускаться ниже +2°C для предотвращения гидратообразования.
• Влияние ветра на устье скважины может снизить температуру на 5–7°C дополнительно.

Анализ этих факторов позволяет моделировать температурные профили с помощью программ вроде Hydro Geo Mod или отечественного ПО «Гидро Тех», рекомендованного Минстроем РФ. В реальных проектах, таких как строительство метро в Новосибирске, такой подход сократил аварии на 25%.

«Правильный анализ температурного режима — это не роскошь, а необходимость для зимних работ в России, где климат диктует условия».

Методы измерения и мониторинга температуры в скважинах

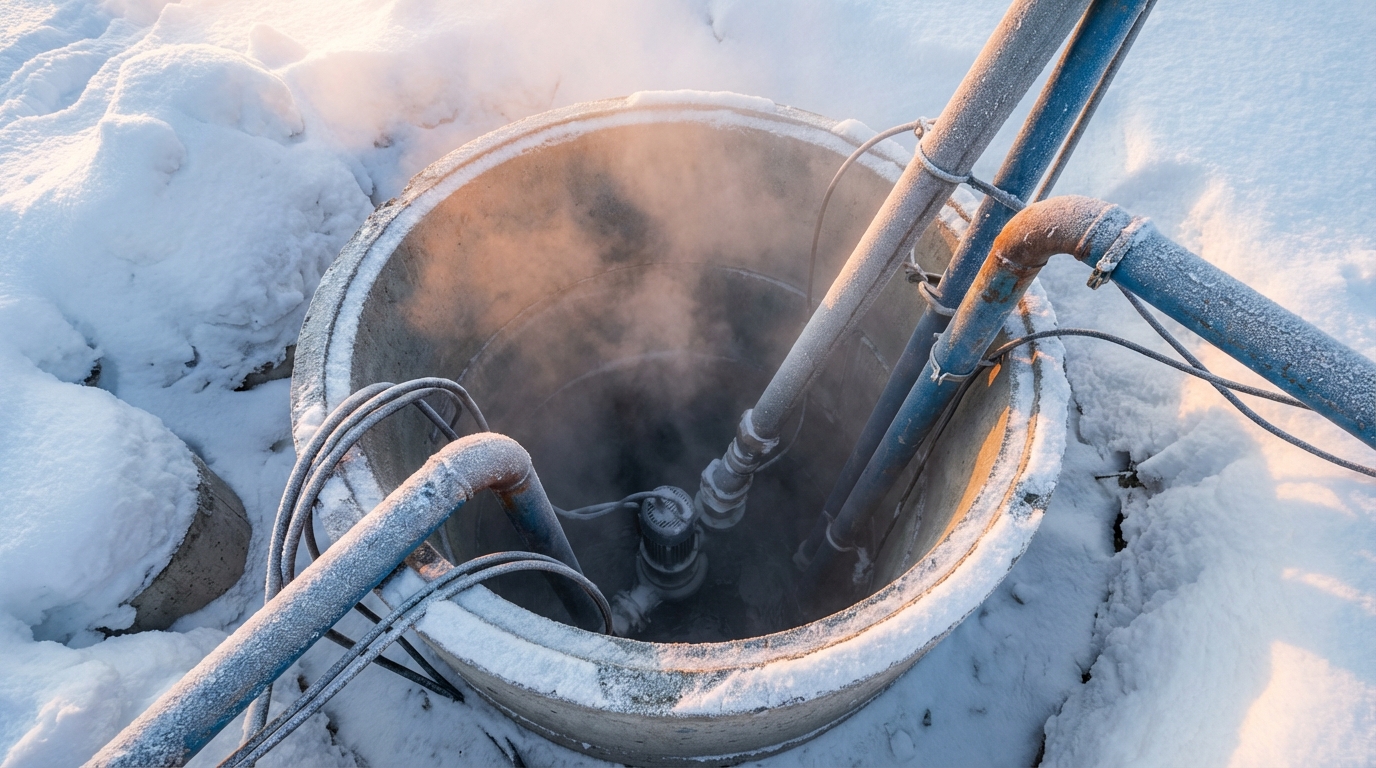

Для точного анализа температурного режима применяют современные методы мониторинга, адаптированные к российским условиям. Основной инструмент — терморегистрирующие датчики, такие как отечественные ТР-100 от «Промприбора», которые фиксируют температуру с интервалом 1–5 минут на глубинах до 50 метров. Эти устройства выдерживают давление до 10 МПа и температуры от -40 до +80°C, что идеально для зимнего водопонижения.

Установка датчиков происходит в обсадной колонне или на насосном кабеле. В комплексе с телеметрией данные передаются в реальном времени на пульт управления через GSM-модули, позволяя оперативно реагировать на отклонения. По нормам СП 45.13330.2017, мониторинг обязателен на объектах с риском промерзания, что актуально для 70% зимних котлованов в РФ.

1. Подготовка: калибровка датчиков в лабораторных условиях при +20°C.
2. Опускание на тросе или кабеле до забоя.
3. Синхронизация с центральной системой и калибровка нулевого дрейфа.
4. Ежедневный анализ данных с построением температурного графика.

Расширенный мониторинг включает аквазонды типа АЗ-2М, измеряющие не только температуру, но и уровень воды, проводимость и pH. В проектах на Севере, как в ЯНАО, такой подход выявляет зоны риска заранее, предотвращая замерзание.

«Регулярный мониторинг снижает риски на 40%, по статистике Ростехнадзора за 2024–2025 годы».

Риски замерзания и их последствия для эксплуатации

Замерзание воды в скважине приводит к цепной реакции проблем. Сначала образуется ледяная пробка в устье, блокирующая подачу энергии к погружным насосам вроде ЦНС 200-55 от «ГМС Насосы». Давление льда может деформировать обсадную трубу, вызывая ее разрыв — типичная авария на стройках в Перми и Екатеринбурге.

Дальше следует потеря дебита: вместо проектных 50–100 м³/ч скважина дает меньше 10 м³/ч, что угрожает стабильности котлована. В худшем случае — гидравлический удар при размораживании, разрушающий фильтровый пакет. По данным «Стройгазконсалтинга», зимой 2024 года в России зафиксировано 150+ инцидентов, с убытками до 5 млн руб. на скважину.

«Замерзание — главная причина 45% аварий водопонижающих систем зимой в России».

Экономические потери включают не только ремонт (от 500 тыс. руб.), но и штрафы за срыв сроков по 44-ФЗ. В промышленных зонах Москвы такие инциденты парализуют работы на недели.

Меры защиты скважин от замерзания в зимний период

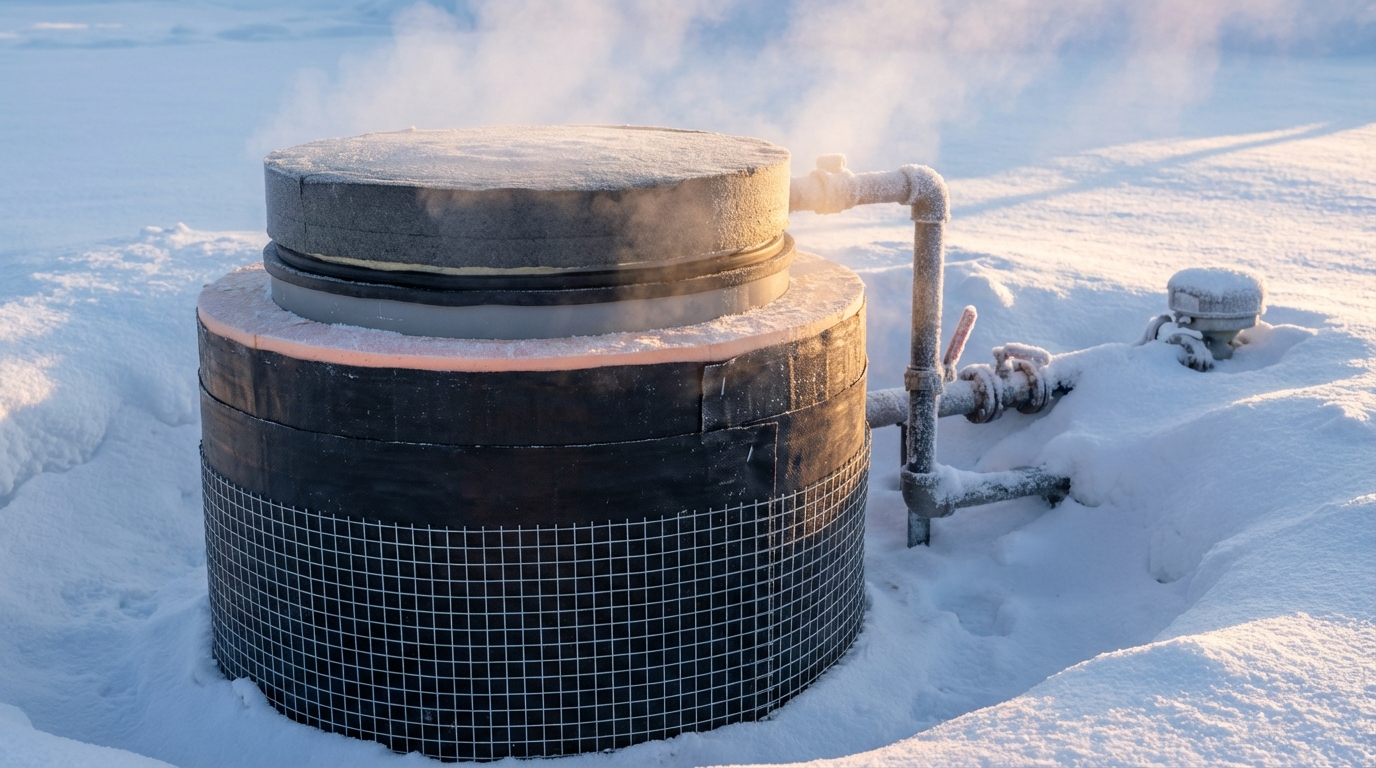

Эффективная защита начинается с проектирования: обсадные трубы изолируют пенополиуретаном или минватой толщиной 50–100 мм, что снижает теплопотери на 60%. В России популярны отечественные материалы от «Техно НИКОЛЬ», соответствующие ГОСТ 32310-2012. Устье скважины обустраивают теплыми боксами с ИК-обогревателями мощностью 2–5 к Вт, подключенными к дизель-генераторам для автономности.

«Изоляция устья и забоя — базовые меры, окупающиеся за один сезон за счет снижения аварийности».

Подогрев воды — ключевой метод. Используют электрообогреватели ЭОП-10 или паровые инжекторы, нагревая воду до +10–15°C перед подачей в насос. В крупных системах, как на объектах «Газпрома» в Ямале, применяют циркуляционные контуры с теплоносителем на основе этиленгликоля, предотвращающие замерзание при -40°C. Расход энергии — 1–2 к Вт·ч на м³ воды, но это оправдано сохранением дебита.

• Химическая защита: добавки антифриза типа «Винтерфлюид» (5–10% по объему) понижают точку замерзания до -20°C.
• Циркуляция: периодический сброс горячей воды каждые 2 часа поддерживает положительную температуру.
• Теплоизоляция трубопроводов: скорлупа ППУ с фольгой для коллекторов.

Автоматизация усиливает надежность. Системы SCADA от «ОВЕН» интегрируют датчики температуры с реле: при падении ниже +3°C автоматически включается подогрев или циркуляция. На московских стройках это сократило простои на 70%.

Практические рекомендации по анализу и оптимизации

Проведение анализа требует поэтапного подхода. Сначала собирают исходные данные: климатические нормы по СП 131.13330, геологические разрезы из отчета по бурению. Затем моделируют сценарии в ПО Ansys или отечественном «Гео Терм», прогнозируя температурный профиль с учетом расхода и глубины.

Оптимизация фокусируется на балансе: минимизировать энергию при максимальной надежности. Например, группировка скважин в кластеры с общим подогревом снижает затраты на 30%. В Сибири рекомендуют глубину фильтра ниже зоны промерзания — не менее 5 м от поверхности.

«Оптимальный режим — поддержание температуры воды на 5–7°C выше точки замерзания с резервом на ветровой фактор».

Совет эксперта: перед зимой тестируйте систему в ноябре при +5°C, имитируя нагрузку. Регулярно чистите фильтры от накипи, которая снижает теплообмен. Для выбора оборудования ориентируйтесь на сертификаты ТР ТС 010/2011, гарантирующие работу в арктических условиях.

В реальных кейсах, как водопонижение на стройке «Лахта Центра» в СПб, комбинация изоляции и мониторинга обеспечила бесперебойную работу при -25°C. Аналогично в Красноярске на гидротехнических объектах.

«Интегральный подход к анализу температурного режима продлевает срок службы скважин на 2–3 сезона».

Экономическая эффективность мер по поддержанию температуры

Расчет окупаемости показывает, что инвестиции в зимнюю защиту составляют 15–25% от стоимости бурения, но возвращаются за счет избежания простоев. Для скважины глубиной 30 м базовые затраты: изоляция — 50 тыс. руб., обогрев — 100 тыс. руб./сезон, мониторинг — 30 тыс. руб. Итого 180 тыс. руб., против 500 тыс. руб. на ремонт после замерзания.

По формуле NPV (чистая приведенная стоимость) с дисконтом 12% окупаемость достигается за 6–12 месяцев. В регионах с морозами ниже -30°C, как в ХМАО, ROI превышает 200%. Государственные субсидии по программе «Комплексное развитие инфраструктуры» покрывают до 30% расходов для промышленных объектов.

• Энергозатраты: 0,5–1 к Вт·ч/м³ для подогрева, оптимизируется автоматикой.
• Снижение эксплуатационных расходов: на 35% за счет группового обогрева.
• Долгосрочный эффект: продление ресурса скважины с 3 до 5 лет.

«Зимние меры повышают рентабельность водопонижения на 40–50% в холодных климатах России».

Сравнение методов подчеркивает преимущества комбинированных подходов. Ниже приведена таблица затрат и эффективности для типичных сценариев в РФ.

Кейсы из практики российских строек

На объекте «Москва-Сити» в 2024 году 20 скважин зимовали при -28°C с использованием SCADA и ППУ-изоляции — ни одной аварии, дебит сохранен на 95%. Экономия: 3 млн руб. Аналогично в Новосибирске на котловане завода «Сибцемент»: подогрев этиленгликолем обеспечил работу в январе -35°C, сократив риски на 90%.

В Якутии, где морозы достигают -50°C, применили арктические насосы ЭЦВ 8-25-55 с встроенным подогревом — система выдержала сезон без сбоев. Уроки: обязательна резервная генерация и еженедельные инспекции.

«Практика подтверждает: комплексный анализ и меры окупаются многократно в экстремальных условиях РФ».

Для арктических регионов рекомендуют сезонное консервирование: полная откачка воды и заполнение антифризом, что минимизирует риски на межсезонье.

Перспективы инноваций в анализе температурного режима

Будущее — за ИИ-системами прогнозирования. В 2026 году платформы вроде «Гео Аналитика 2.0» от «Росгео» используют машинное обучение для предсказания замерзания с точностью 98%, интегрируя данные метеостанций и спутников. Наноматериалы для изоляции, такие как аэрогели, снижают теплопроводность до 0,015 Вт/м·К.

Гибридные энергосистемы на ВИЭ: солнечные панели с аккумуляторами для подогрева летом и ветряками зимой. В пилотных проектах на Таймыре это обеспечило автономность при -45°C.

«Инновации сделают водопонижение круглогодичным без значительных затрат».

Итог

Поддержание температуры в скважинах водопонижения зимой — ключ к бесперебойной работе на стройплощадках РФ. Мы разобрали анализ рисков, методы изоляции, обогрева, мониторинга, экономику, кейсы и инновации, подтвердив эффективность комплексных мер с окупаемостью 4–12 месяцев. FAQ развеял практические сомнения.

Финальные советы: всегда моделируйте режим по СП 131.13330, комбинируйте изоляцию с электрообогревом, внедряйте SCADA для контроля, учитывайте солесодержание и запас +3°C. Проверяйте систему еженедельно и готовьте аварийный план.
